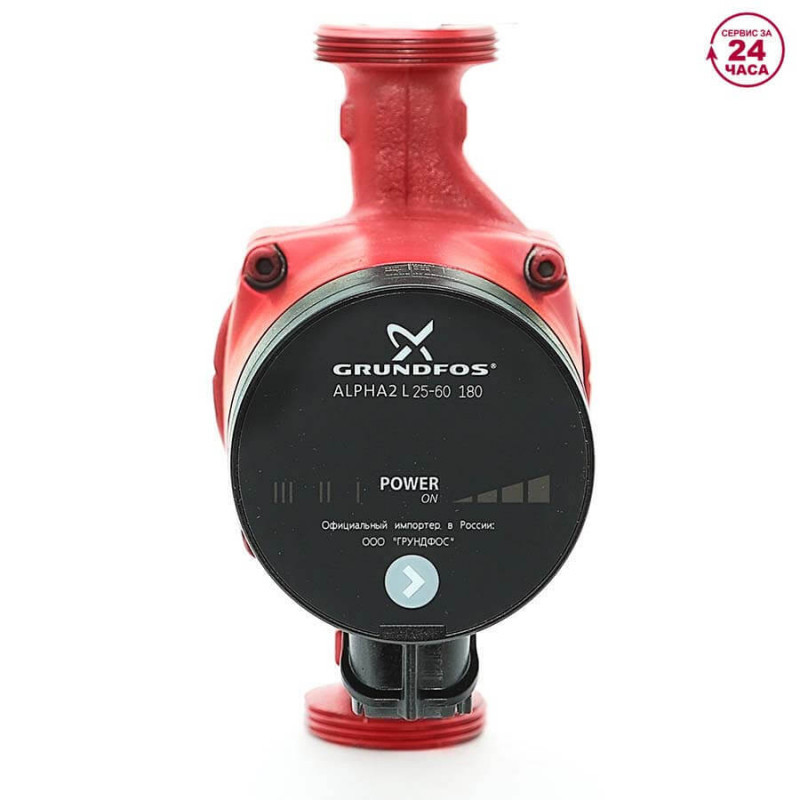

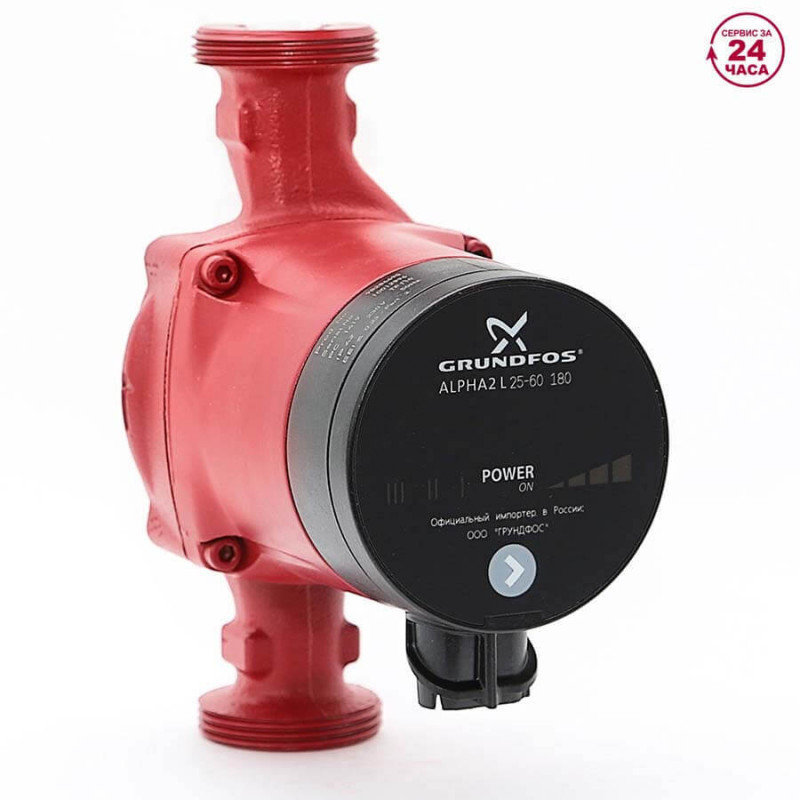

Циркуляционный насос Grundfos ALPHA2 L 25-60
- Производитель:
- Модель:8181
- 10000
Циркуляционный насос Grundfos ALPHA2 L 25-60 — это высокоэффективное решение для систем отопления, горячего водоснабжения, кондиционирования и охлаждения. Модель оснащена мокрым ротором, двигателем на постоянных магнитах и встроенным частотным преобразователем. Она ориентирована на длительную работу в непрерывном режиме и не требует внешних систем автоматики. Благодаря инновационной конструкции, это самый компактный насос Grundfos класса энергоэффективности «А», что позволяет монтировать его даже в ограниченном пространстве.
Ищете энергоэффективный, компактный и интеллектуальный насос для современной системы отопления? Модель ALPHA2 L 25-60 — это оптимальный выбор благодаря классу энергоэффективности А (EEI ≤ 0,23), 7 режимам работы и встроенному частотному преобразователю. Насос оснащен двигателем с постоянными магнитами, интуитивно понятным управлением одной клавишей, защитой от блокировки и ночным режимом. Идеальное решение для частных домов, коттеджей, квартир и коммерческих объектов, где требуется высокая энергоэффективность и надежность.
Преимущества циркуляционного насоса Grundfos ALPHA2 L 25-60
Отсутствие сальниковых уплотнений
Насос выполнен по технологии «мокрого ротора» — двигатель и рабочая часть объединены в единый герметичный узел, что полностью исключает течь.
Смазка подшипников жидкостью
Подшипники смазываются и охлаждаются перекачиваемой жидкостью, что обеспечивает долговечную и тихую работу без дополнительного обслуживания.
Стандартное присоединение G 1" (25 мм)
Универсальный размер подключения, совместимый с большинством систем отопления, упрощает замену устаревшего оборудования.
Самый компактный насос класса «А»
Инновационная конструкция с встроенной электроникой делает его самым компактным насосом Grundfos класса энергоэффективности «А».
Увеличенный напор до 6 метров
Обеспечивает эффективную циркуляцию в системах с большим гидравлическим сопротивлением, протяженных контурах и двухэтажных домах.
Интеллектуальное управление
7 режимов работы: фиксированные скорости, постоянное и пропорциональное давление. Встроенный частотный преобразователь и управление одной клавишей.
Общее описание и назначение
Циркуляционный насос Grundfos ALPHA2 L 25-60 — это высокоэффективное решение для систем отопления, горячего водоснабжения, кондиционирования и охлаждения. Модель оснащена мокрым ротором, двигателем на постоянных магнитах и встроенным частотным преобразователем. Она ориентирована на длительную работу в непрерывном режиме и не требует внешних систем автоматики. Благодаря инновационной конструкции, это самый компактный насос Grundfos класса энергоэффективности «А», что позволяет монтировать его даже в ограниченном пространстве.
Насос выполнен по технологии «мокрого ротора»: двигатель и рабочая часть объединены в единый герметичный узел. Это обеспечивает отсутствие сальниковых уплотнений вала, что исключает течь; смазку подшипников перекачиваемой жидкостью для долговечной и тихой работы; защищенный статор, изолированный от контакта с жидкостью герметичной гильзой.
Конструкция включает керамические вал и радиальные подшипники, графитовый упорный подшипник, гильзу ротора из нержавеющей стали и чугунный корпус. Насос оснащен встроенным частотным преобразователем, имеет 7 режимов работы и индикатор текущего режима на панели управления. Увеличенный напор до 6 метров и компактные размеры делают его идеальным выбором для современных систем отопления.
Конструктивные особенности и принцип работы
Насос выполнен по технологии «мокрого ротора»: двигатель и рабочая часть объединены в единый герметичный узел. Это обеспечивает ключевые преимущества:
- Отсутствие сальниковых уплотнений вала, что исключает течь
- Смазка подшипников перекачиваемой жидкостью для долговечной и тихой работы
- Защищенный статор, изолированный от контакта с жидкостью герметичной гильзой
Конструкция включает: керамические вал и радиальные подшипники, графитовый упорный подшипник, гильзу ротора из нержавеющей стали, чугунный корпус и коррозионно-стойкое рабочее колесо из композитного материала.
Электродвигатель: С постоянными магнитами, встроенный частотный преобразователь
Вал и подшипники: Керамические, увеличенный срок службы
Упорный подшипник: Угольный, долговечный
Материал корпуса ротора: Нержавеющая сталь
Защита: Встроенная тепловая защита, защита от блокировки
Принцип работы: высокоэффективный электродвигатель с постоянными магнитами и встроенным частотным преобразователем вращает рабочее колесо, создавая центробежную силу, которая перемещает жидкость по трубопроводу. Благодаря наличию 7 режимов работы, насос автоматически адаптируется под тип системы и обеспечивает оптимальную производительность с минимальным энергопотреблением.
Насос выполнен по технологии «мокрого ротора» — двигатель и рабочая часть объединены в единый герметичный узел, что обеспечивает отсутствие сальниковых уплотнений и исключает течь.

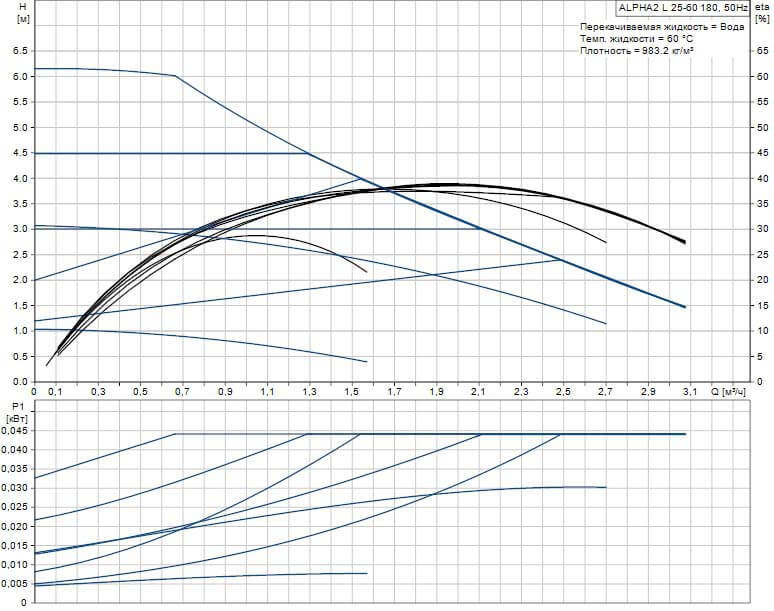

Режимы работы насоса Grundfos ALPHA2 L 25-60
Насос имеет 7 режимов работы, которые легко выбираются одной клавишей на панели управления. Встроенный частотный преобразователь автоматически регулирует скорость вращения в зависимости от реальной потребности системы, что обеспечивает высокую энергоэффективность. Индикатор на панели отображает текущий режим работы.
- Фиксированные скорости (3 режима) — насос работает на одной из трех постоянных скоростей. Применение: для систем, где требуется постоянная производительность, например, для загрузки бойлера или в однотрубных системах отопления без терморегулирующей арматуры. Примечание: этот режим также используется для удаления воздуха из насоса при первом пуске.
- Постоянное давление (2 режима) — насос поддерживает заданный постоянный перепад давления независимо от расхода теплоносителя. Применение: идеально подходит для коллекторных систем с переменным расходом, где требуется стабильное давление. Яркий пример — контуры теплого пола.
- Пропорциональное давление (2 режима) — насос изменяет (снижает) напор пропорционально уменьшению расхода в системе. Применение: оптимально для двухтрубных систем отопления, оснащенных термостатическими вентилями. Когда вентили прикрываются, насос автоматически снижает напор, экономя электроэнергию и снижая шум.
Основные сферы применения
- Системы отопления с переменным расходом — частные дома, коттеджи, многоквартирные здания
- Напольное отопление (теплые полы) — обеспечивает стабильную циркуляцию в низкотемпературных контурах
- Одно- и двухтрубные системы отопления — радиаторное отопление с любым типом разводки
- Системы горячего водоснабжения (ГВС) — поддержание температуры воды в контуре рециркуляции
- Системы охлаждения и кондиционирования — для перемещения охлажденной воды
Важные примечания по эксплуатации
- При использовании незамерзающих теплоносителей (гликолевых смесей) требуется пересчет рабочих параметров насоса из-за изменения плотности и вязкости жидкости. Насос рассчитан на работу с растворами воды с гликолем до 50%.
- Насос имеет 7 режимов работы, что позволяет адаптировать производительность под конкретный тип системы и экономить электроэнергию.
- Рекомендуется устанавливать насос на обратном трубопроводе (в холодной зоне) для продления срока службы уплотнений и подшипников.
- Для защиты от механических примесей рекомендуется установка фильтра грубой очистки перед насосом.
- Насос предназначен для работы только с чистой, невязкой, неагрессивной жидкостью.
- Ночной режим — функция автоматического переключения на пониженную мощность в ночное время для дополнительной экономии энергии.
Технические характеристики Grundfos ALPHA2 L 25-60
| Параметр | Значение |
|---|---|
| Модель | Grundfos ALPHA2 L 25-60 |
| Напряжение питания | 1×230 В, 50 Гц |
| Присоединение | Резьбовое G 1" (25 мм) |
| Максимальный напор | 6 м вод. ст. |
| Максимальный расход | ~3,0 м³/ч |
| Количество режимов работы | 7 |
| Класс энергоэффективности | A |
| Индекс энергоэффективности | EEI ≤ 0,23 |
| Потребляемая мощность | до 45 Вт (в зависимости от нагрузки) |
| Рабочее давление | 10 бар |
| Температура жидкости | от +2°C до +110°C |
| Уровень шума | менее 43 дБ |
| Класс защиты | IP44 |
| Материал корпуса | Чугун |
| Материал вала и подшипников | Керамика |
| Материал гильзы ротора | Нержавеющая сталь |
| Тип двигателя | С постоянными магнитами, встроенный частотный преобразователь |
| Функции | Защита от блокировки, ночной режим, управление одной клавишей |
| Гарантия | 5 лет |
Расшифровка маркировки ALPHA2 L 25-60
- ALPHA2 — серия высокоэффективных насосов с частотным регулированием
- L — серия Long Life с увеличенным сроком службы
- 25 — диаметр присоединения 25 мм (G 1")
- 60 — максимальный напор 6 метров водяного столба
Сравнение с другими моделями серии ALPHA2
Серия насосов ALPHA2 представлена несколькими моделями, различающимися присоединением и напором:
| Характеристика | ALPHA2 L 25-60 | ALPHA2 L 25-40 | ALPHA2 L 32-60 |
|---|---|---|---|
| Присоединение | G 1" (25 мм) | G 1" (25 мм) | G 1¼" (32 мм) |
| Макс. напор | 6 м | 4 м | 6 м |
| Макс. расход | ~3,0 м³/ч | ~2,5 м³/ч | ~4,5 м³/ч |
| Применение | Стандартные системы отопления | Системы с низким сопротивлением | Крупные системы с высоким расходом |
Монтаж и эксплуатация
Монтаж насоса должен производиться только квалифицированными специалистами с соблюдением местных норм и правил. Основные рекомендации по эксплуатации включают:
- Рабочее положение: Горизонтальное, с направлением потока согласно стрелке на корпусе. Вал насоса должен располагаться строго горизонтально. Допускается вертикальная установка (мотором вверх).
- Присоединение: Резьбовое соединение G 1" с использованием контргаек и уплотнителей для надежного и герметичного монтажа.
- Место установки: Рекомендуется устанавливать насос на обратной линии системы отопления (перед котлом) для продления срока службы.
- Защита системы: Рекомендуется установка фильтра грубой очистки перед насосом для защиты от механических примесей.
- Запорная арматура: Предусмотрите установку запорной арматуры до и после насоса для возможности демонтажа без слива теплоносителя.
- Электроподключение: Подключение к электросети 230 В с обязательным использованием защитного заземления. Специальный штекер ALPHA для простого монтажа.
- Удаление воздуха: Перед первым запуском необходимо удалить воздух из системы через воздухоотводчики. Используйте режим максимальной скорости для удаления воздуха из насоса.
- Обслуживание: Насос с мокрым ротором не требует регулярного обслуживания. Рекомендуется периодическая проверка работоспособности и отсутствия течей.
- Теплоносители: При использовании гликолевых смесей требуется пересчет рабочих параметров насоса из-за изменения плотности и вязкости жидкости. Не использовать агрессивные химические составы.
- Теплоизоляция: Потери тепла можно уменьшить изоляцией корпуса насоса (не закрывая клеммную коробку и панель управления).
Комплектация
Насос Grundfos ALPHA2 L 25-60 поставляется полностью готовым к работе и включает в себя:
- Циркуляционный насос Grundfos ALPHA2 L 25-60
- Корпус из чугуна с резьбовыми патрубками G 1"
- Комплект монтажных гаек с уплотнительными кольцами G 1"
- Керамические вал и радиальные подшипники
- Графитовый упорный подшипник
- Гильза ротора из нержавеющей стали
- Рабочее колесо из композитного материала
- Встроенный частотный преобразователь
- Панель управления с индикацией режимов работы
- Специальный штекер ALPHA для подключения
- 7 режимов работы (фиксированные скорости, постоянное и пропорциональное давление)
- Инструкция по монтажу и эксплуатации на русском языке
- Гарантийный талон (5 лет)
- Заводская упаковка
Частые вопросы о циркуляционном насосе Grundfos ALPHA2 L 25-60
Чем отличается ALPHA2 L 25-60 от ALPHA1 L 25-60?
Основное отличие — наличие встроенного частотного преобразователя и 7 режимов работы в ALPHA2 L. ALPHA1 L имеет 5 режимов работы и не имеет частотного преобразователя. ALPHA2 L обеспечивает более высокую энергоэффективность (EEI ≤ 0,23) и имеет расширенные функции, такие как ночной режим и защита от блокировки. Также ALPHA2 L поставляется с гарантией 5 лет.
Чем отличается ALPHA2 L 25-60 от ALPHA2 L 25-40?
Основное отличие — максимальный напор. Модель 25-60 развивает напор до 6 метров, что подходит для систем с повышенным гидравлическим сопротивлением и протяженных контуров. Модель 25-40 развивает напор до 4 метров и предназначена для систем с низким сопротивлением.
Какие режимы работы доступны на насосе ALPHA2 L 25-60?
Насос имеет 7 режимов работы: 3 фиксированные скорости, 2 режима постоянного давления и 2 режима пропорционального давления. Все режимы легко выбираются одной клавишей на панели управления.
Какая гарантия предоставляется на насос ALPHA2 L?
Официальная гарантия производителя составляет 5 лет с момента продажи при соблюдении условий эксплуатации, указанных в технической документации. Это подтверждает высокое качество и надежность оборудования.
Требует ли насос регулярного обслуживания?
Насос с конструкцией «мокрого ротора» не требует регулярного обслуживания. Подшипники смазываются и охлаждаются перекачиваемой жидкостью. Рекомендуется периодическая проверка работоспособности и отсутствия течей.
Что такое ночной режим?
Ночной режим — это функция автоматического переключения насоса на пониженную мощность в ночное время. Это обеспечивает дополнительную экономию электроэнергии и снижение уровня шума в жилых помещениях в ночные часы.
Можно ли использовать насос ALPHA2 L с гликолевым теплоносителем?
Да, насос рассчитан на работу с растворами воды с гликолем до 50%. При использовании гликолевых смесей требуется пересчет рабочих параметров насоса из-за изменения плотности и вязкости жидкости.
Модель ALPHA2 L 25-60 — это компактное, тихое и невероятно энергоэффективное решение для современных систем отопления и водоснабжения. Семь режимов работы с автоматической адаптацией, встроенный частотный преобразователь, двигатель с постоянными магнитами и класс энергоэффективности «А» (EEI ≤ 0,23) обеспечивают экономию электроэнергии до 80% по сравнению с насосами класса «D». Управление одной клавишей, ночной режим, защита от блокировки и 5-летняя гарантия делают его надежным выбором на долгие годы. Идеальное решение для модернизации систем отопления в частных домах, коттеджах, квартирах и коммерческих объектах.
| Номер модели | 98286490 |
| Тип насоса | Циркуляционный |
| Вид насоса | Поверхностный |
| Страна-производитель | Дания |
| Сервис за 24 часа | да |
| Гарантия | 60 мес. |
| Максимальный напор | 6 м |
| Высота | 18 см |
| Ширина | 9.5 см |
| Длина | 15.3 см |
| Вес | 2.3 кг |
| Материал корпуса | Чугун |
| Пропускная способность | 3 куб. м/час |
| Уровень шума | ниже 43 дБ |
| Максимальное рабочее давление | 10 бар |
| Класс защиты | IP 42 |
| Напряжение сети | 1 х 230 В |
| Минимальная потребляемая мощность | 5 Вт |
| Максимальная потребляемая мощность | 45 Вт |
| Качество воды | Чистая |
| Допустимая температура перекачиваемой жидкости | от 2°C до 110°C |
| Тип ротора | “мокрый” |
| Диаметр разъема соединения | 1 1/2" |
| Установка насоса | Горизонтальная |
| Монтажная длина | 180 мм |
