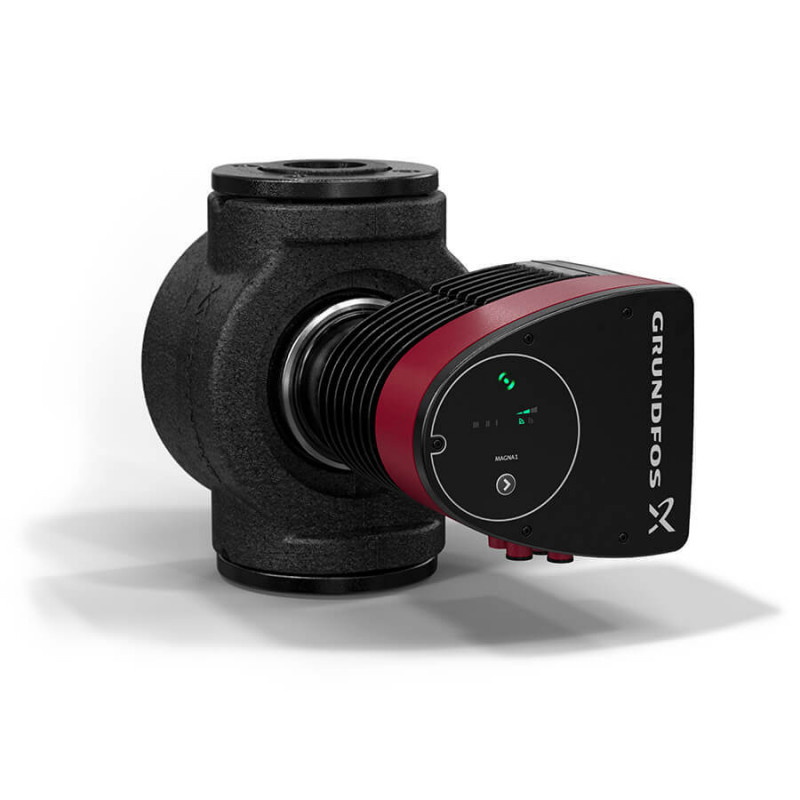

Grundfos MAGNA1 32-60 180

Универсальный циркуляционный насос с мокрым ротором и присоединением G 2″ (DN 32). Оптимальный баланс между производительностью и напором — расход до 12 м³/ч при напоре 6 метров. Идеальное решение для систем отопления и охлаждения коммерческих объектов, многоквартирных домов и производственных помещений, где требуется высокая пропускная способность и достаточное давление для преодоления гидравлического сопротивления.

• Класс энергоэффективности: A++ (EEI ≤ 0,20)
• Соответствие стандартам: EuP 2015, ErP
• Индекс энергоэффективности: ≤ 0,20
• Экономия электроэнергии: до 80%
• Гарантия производителя: 36 месяцев
• Страна производства: Дания

Основное назначение: Циркуляция чистой воды и гликольсодержащих жидкостей (до 50%) в системах отопления, кондиционирования, охлаждения, а также в системах, использующих возобновляемые источники энергии — тепловые насосы «грунт-вода» и солнечные коллекторы. Насос разработан для систем с переменным расходом и полностью соответствует требованиям EuP 2015 по энергоэффективности.

Ключевая особенность модели: MAGNA1 32-60 180 — оптимальное решение для систем, требующих одновременно широкого присоединения G 2″ (DN 32) и повышенного напора 6 метров. В отличие от модели 32-40 (напор 4 м), данный насос способен преодолевать более высокое гидравлическое сопротивление, а в сравнении с моделью 32-80 (напор 8 м) — предлагает более доступную цену при достаточной производительности для большинства объектов.

Прямая замена: Насос является энергоэффективной альтернативой насосам серии UPS 32-60. Благодаря стандартной монтажной длине 180 мм и резьбовому присоединению G 2″ установка возможна без переделки трубопроводной обвязки. Полная совместимость с существующими системами.

---

Области применения

MAGNA1 32-60 180 — универсальная модель для систем среднего и крупного масштаба. Обеспечивает эффективную циркуляцию в следующих контурах:

Центральное отопление | Системы кондиционирования | Центральное холодоснабжение | Тепловые насосы | Солнечные системы | Системы ГВС (рециркуляция) | Промышленное отопление | Котельные установки | Тепловые пункты (ИТП, ЦТП) | Системы напольного отопления | Фэнкойлы | Воздушно-отопительные агрегаты

Роли в системе отопления:

• Главный циркуляционный насос — для обеспечения циркуляции в основной системе котлового контура
• Насос для узлов смешения — для регулирования температуры в низкотемпературных контурах
• Насос для контура нагревательных поверхностей — системы напольного и стенового отопления
• Насос для контура охлаждающих поверхностей — системы чиллеров и фэнкойлов, охлаждаемые потолки и стены
• Насос для первичного контура — между источником тепла и распределительным коллектором
• Циркуляционный насос в системе ГВС — рециркуляция горячей воды в крупных зданиях

Ключевые преимущества MAGNA1 32-60 180

1. Оптимальные гидравлические характеристики
Максимальный напор 6 метров (60 дм) позволяет преодолевать гидравлическое сопротивление разветвленных систем отопления средней этажности. Максимальный расход 12 м³/ч (200 л/мин) обеспечивает достаточную производительность для объектов площадью до 1500-2000 м². Идеальный баланс между давлением и объемом перекачиваемой жидкости.

2. Увеличенное присоединение G 2″ (DN 32)
Широкий проходной канал обеспечивает минимальные потери давления на входе и выходе насоса. Позволяет эффективно работать в системах с большим расходом теплоносителя. Совместимость с трубопроводами Ду32.

3. Высокая энергоэффективность (класс A++)
Индекс энергоэффективности EEI ≤ 0,20 — соответствует жестким европейским стандартам EuP 2015. Четырехполюсный синхронный двигатель с постоянными магнитами обеспечивает КПД значительно выше, чем у традиционных асинхронных двигателей. Снижение энергопотребления до 80% по сравнению с нерегулируемыми насосами серии UPS.

4. 9 встроенных режимов управления

• 3 кривые пропорционального давления — для систем с переменным расходом (регулируемые клапаны, термостаты)
• 3 кривые постоянного давления — для систем с постоянным расходом (коллекторные системы, теплые полы)
• 3 фиксированные скорости — для традиционного режима работы, совместимость со старыми системами

Выбор оптимального режима осуществляется одной кнопкой под конкретные условия эксплуатации. Автоматическая адаптация к изменению нагрузки в системе обеспечивает максимальную экономию электроэнергии.

5. Интеллектуальный мониторинг и диагностика Grundfos Eye
Светодиодная индикация на внешней панели отображает текущий режим работы, неисправности и аварийные ситуации. Grundfos Eye обеспечивает визуальный контроль состояния насоса в реальном времени:
- Зеленый свет — нормальная работа
- Желтый свет — предупреждение, требуется обслуживание
- Красный свет — авария, остановка насоса
- Мигающий режим — процесс настройки или связи

6. Беспроводное управление через Grundfos GO Remote

• Инфракрасный порт для связи с модулем Grundfos MI и приложением Grundfos GO Remote
• Доступ к расширенным настройкам — статистика наработки, энергопотребление, количество пусков, журнал ошибок
• Функция переменной работы для сдвоенных насосов с автоматическим переключением каждые 24 часа
• Экспорт данных для анализа эффективности работы системы
• Дистанционная диагностика без демонтажа и отключения насоса

7. Интеграция с системами диспетчеризации

• Цифровой вход для удаленного пуска/остановки
• Релейный выход для подключения к системе аварийной сигнализации
• Возможность интеграции посредством CIM/CIU модулей в SCADA-системы
• Поддержка протоколов: Modbus RTU, BACnet, PROFIBUS, LON (через внешние модули)

8. Тихая работа и отсутствие обслуживания

• Уровень шума ниже 43 дБ — бесшумная работа, пригодная для установки в жилых помещениях и административных зданиях
• Конструкция «мокрый ротор» — подшипники смазываются и охлаждаются перекачиваемой жидкостью
• Отсутствие торцевых уплотнений — исключена вероятность протечек
• Не требует технического обслуживания в течение всего срока службы
• Керамические подшипники — повышенная износостойкость и долговечность
• Срок службы — более 10 лет в штатном режиме эксплуатации

9. Комплектация и монтаж

• Теплоизоляционные кожухи для систем отопления поставляются в комплекте
• Электростатическая окраска чугунного корпуса — повышенная коррозионная стойкость
• Защита от перегрева и сухого хода — встроенная электронная защита двигателя
• Универсальный монтаж — горизонтальная или вертикальная установка
• Плоские прокладки в комплекте для герметичного подключения
• Клеммная коробка с поворотным механизмом для удобства подключения

MAGNA1 32-60 180 является оптимальным выбором для большинства коммерческих объектов, обеспечивая наилучшее соотношение производительности, напора и энергопотребления.

Сравнение с предыдущим поколением (UPS 32-60)

• Энергопотребление: Снижение до 80% благодаря двигателю с постоянными магнитами и частотному регулированию. UPS 32-60 потребляет 245 Вт на максимальной скорости, MAGNA1 32-60 — всего 175 Вт при большей производительности.
• Режимы работы: 9 интеллектуальных режимов против 3 фиксированных скоростей.
• Диагностика: Световая индикация Grundfos Eye и журнал ошибок — полная информация о состоянии насоса.
• Управление: Дистанционное через GO Remote, интеграция с SCADA — возможность удаленного мониторинга и настройки.
• Срок службы: Увеличенный ресурс благодаря отсутствию сальников и керамическим подшипникам.
• Присоединение: Сохранена полная совместимость — G 2″ без изменения монтажной длины 180 мм.

Экономический эффект

Благодаря автоматической адаптации к переменному расходу и высокоэффективному синхронному двигателю с постоянными магнитами, насос MAGNA1 32-60 180 позволяет снизить энергопотребление на 40-80% по сравнению с устаревшими нерегулируемыми насосами серии UPS 32-60. Индекс энергоэффективности EEI ≤ 0,20 — один из лучших показателей в классе циркуляционных насосов с присоединением 2″.

Пример расчета экономии: При круглогодичной работе насоса UPS 32-60 (245 Вт) и стоимости электроэнергии 6 руб./кВт·ч годовые затраты составляют около 12 900 руб. Замена на MAGNA1 32-60 (среднее потребление 100 Вт в адаптивном режиме) снижает затраты до 5 250 руб. в год. Экономия — более 7 500 руб. ежегодно. Окупаемость инвестиций — менее 2 лет.

Рекомендуемые области применения

• Системы отопления многоквартирных домов — главный циркуляционный насос в ИТП (индивидуальных тепловых пунктах)
• Центральные тепловые пункты (ЦТП) — циркуляция в распределительных сетях
• Котельные установки — первичный и вторичный контуры котлов
• Торговые и офисные центры — системы отопления и охлаждения
• Гостиницы и спортивные комплексы — круглогодичное отопление и ГВС
• Производственные помещения — воздушное отопление, калориферы
• Системы теплых полов — распределительные коллекторы с большим количеством контуров

Итог:

Grundfos MAGNA1 32-60 180 — это универсальное, оптимальное решение в линейке MAGNA1 с присоединением G 2″ (DN 32). Насос предлагает идеальный баланс между производительностью (12 м³/ч) и напором (6 м), что делает его наилучшим выбором для большинства коммерческих объектов и многоквартирных домов.

Сочетание высокой энергоэффективности класса A++ (EEI 0,20), интеллектуального управления с 9 режимами работы, датского качества и официальной гарантии 36 месяцев обеспечивает не только комфорт и надежность, но и значительную экономию эксплуатационных расходов на протяжении всего срока службы.

Идеальный выбор для замены устаревшего оборудования UPS 32-60 без переделки системы, а также для новых проектов, где требуется оптимальное соотношение цены, производительности и энергоэффективности.
