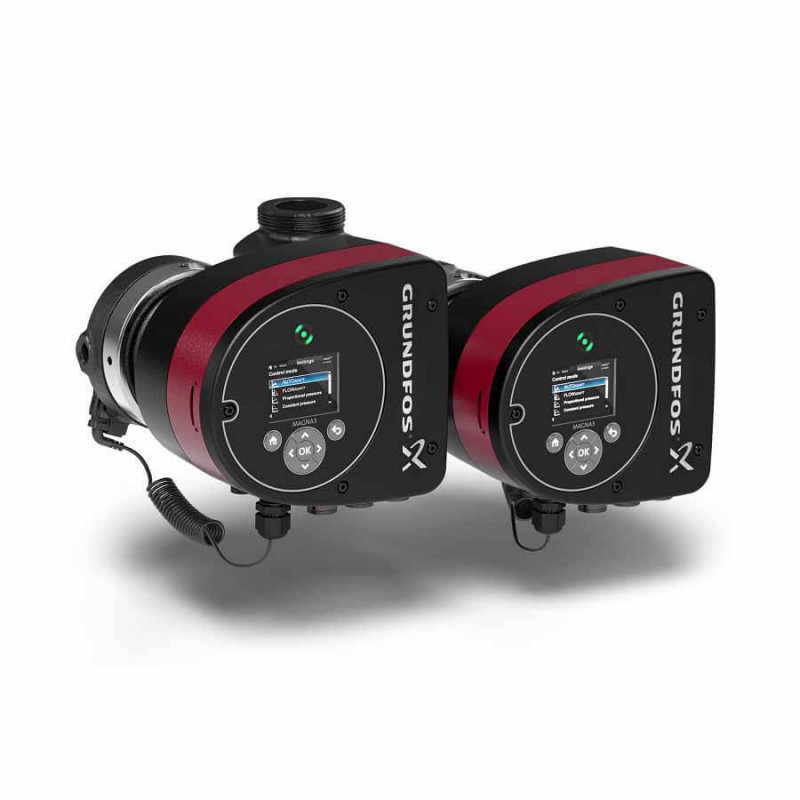

Циркуляционный насос Grundfos MAGNA3 D 32-100

Современные сдвоенные бесщеточные насосы GRUNDFOS MAGNA3 D 32-100 с мокрым ротором представляют собой компактное и высоконадежное решение для систем отопления и горячего водоснабжения, где требуется автоматическое регулирование напора при изменении потребляемого расхода. Два насосных блока в одном корпусе обеспечивают 100% резервирование: при отказе одного насоса второй автоматически включается в работу, гарантируя бесперебойную циркуляцию. Насос доступен в двух модификациях: с резьбовым присоединением G 2" (монтажная длина 180 мм, арт. 97924452) и с фланцевым присоединением DN32 (монтажная длина 220 мм, арт. 97924453).

Насосы серии MAGNA3 являются одними из самых эффективных в своем классе. Индекс энергоэффективности (EEI) составляет всего 0,18, что соответствует классу IE5. Благодаря интеллектуальной электронике отпадает необходимость в сложных настройках — достаточно установить насос и оставить заводские параметры с режимом AUTOadapt, и оборудование самостоятельно проанализирует систему и найдет оптимальные настройки для максимальной экономии энергии и комфорта.

Ключевые преимущества модели MAGNA3 D 32-100

• Сдвоенное исполнение (D): Два насоса в одном корпусе обеспечивают 100% резервирование и возможность каскадной работы для покрытия пиковых нагрузок. Головные части связываются посредством радиосвязи и меняются друг с другом каждые 24 часа или в случае аварии одной из головных частей.
• Передовая энергоэффективность (IE5): Индекс энергоэффективности ≤ 0,18. Насос потребляет на 50–70% меньше электроэнергии по сравнению с устаревшими моделями. Минимальная потребляемая мощность составляет всего 9 Вт, максимальная — 169-180 Вт в зависимости от модификации.
• Интеллектуальный режим AUTOadapt: Автоматически подбирает оптимальную кривую работы, анализируя реальные потребности системы в реальном времени. Является заводской настройкой и рекомендован для большинства систем отопления.
• Режим FLOWadapt + функция FLOWlimit: Уникальная функция, объединяющая адаптивное регулирование перепада давления с возможностью ограничения максимального расхода. Это позволяет точно настроить систему, уменьшает потребность в дроссельных клапанах и гарантирует, что максимальный расход никогда не будет превышен.
• Встроенные датчики и измерительные приборы: Интегрированные датчик перепада давления и температуры (Pt1000), а также возможность мониторинга тепловой энергии встроены непосредственно в насос, что исключает необходимость установки дополнительного оборудования.
• Цветной TFT‑дисплей: Усовершенствованный интерфейс пользователя с графическим меню диагональю 4 дюйма отображает все текущие параметры: напор, расход, температуру, потребляемую мощность. Дисплей также ведет журнал истории работы с возможностью просмотра предыдущих режимов и ошибок.
• Инновационная конструкция: Хомут всего с одним винтом позволяет легко менять положение головной части насоса, что значительно упрощает монтаж в ограниченном пространстве. Подшипники смазываются перекачиваемой жидкостью, обеспечивая длительный срок службы без технического обслуживания.
• Внешнее управление и интеграция: Поддержка аналогового входа 0-10 В / 4-20 мА для внешнего управления, три цифровых входа, два релейных выхода для сигнализации, возможность установки модулей CIM для подключения к системам диспетчеризации (BACnet, LON, Modbus, PROFIBUS) и интеграции со SCADA-системами.
• Беспроводная связь: Возможность подключения к Grundfos GO Remote для настройки и диагностики через смартфон, а также беспроводная функция работы с несколькими насосами.
• Режимы управления: Пропорциональное давление, постоянное давление, постоянная температура, постоянная кривая, автоматический ночной режим, режим регулирования с постоянным перепадом температур.
• Современный двигатель: 4-полюсный синхронный электродвигатель с постоянными магнитами (PM-двигатель) со встроенным частотным преобразователем обеспечивает высокий КПД и плавное регулирование скорости вращения.
• Индикатор Grundfos Eye: Световая индикация на панели управления отображает информацию о текущем состоянии насоса.

Конструкционные особенности

Материал корпуса	Чугун (EN-GJL-200 / ASTM A48-200B / EN-GJL-250)
Материал рабочего колеса	Технополимер PES 30% GF
Материал вала	Керамика
Материал кожуха ротора	Композиционный материал, армированный углеродным волокном
Опорный диск подшипника и оболочка ротора	Нержавеющая сталь
Кожух статора	Алюминиевый сплав
Охлаждение силовой электроники	Воздушное

Дополнительные характеристики

• Уровень шума: до 54 дБ
• Номинальный расход: 4,75 м³/ч
• Номинальный напор: 7,608 м
• Сертификация: CE, VDE, EAC, CN ROHS, WEEE
• Количество фаз: однофазный
• Внешняя защита двигателя: не требуется
• Цифровые входы: 3 x DI
• Релейные выходы: 2 x DO (беспотенциальные перекидные контакты, 250 В, 2 А)
• Аналоговый вход: 1 x AI (0-10 В / 4-20 мА)
• Объем поставки: 0,053-0,055 м³

Области применения

• Системы отопления: Радиаторное и напольное отопление в многоквартирных домах, административных зданиях, коммерческих объектах.
• Системы горячего водоснабжения (ГВС): Рециркуляция горячей воды в гостиницах, больницах, спорткомплексах.
• Системы охлаждения и кондиционирования: Чиллеры, фанкойлы, закрытые контуры охлаждения.
• Системы с переменным расходом: Идеальное решение для систем, где требуется автоматическая адаптация к изменяющимся условиям.
• Объекты с высокими требованиями к надежности: где недопустимы перерывы в циркуляции благодаря 100% резервированию.

Комплектация

• Сдвоенный насос Grundfos MAGNA3 D 32-100 в сборе (два насосных модуля).
• Теплоизоляционный кожух (для снижения теплопотерь).
• Инструкция по монтажу и эксплуатации на русском языке.
• Уплотнительные прокладки.
• Поставляется в заводской упаковке.

Расшифровка маркировки MAGNA3 D 32-100

• MAGNA3 — серия и поколение насоса с электронным управлением.
• D — сдвоенное исполнение (Duplex, дубль-насос).
• 32 — номинальный диаметр всасывающего патрубка, мм (соответствует резьбе G 2" или фланцу DN32).
• 100 — максимальный напор, дм (10 метров).
• F — фланцевое исполнение (для модификации 220 мм).

Соответствие стандартам

• Сертификация: CE, VDE, EAC, CN ROHS, соответствие требованиям ТР ТС.
• Стандарты: IEC 34-5 (класс защиты), IEC 85 (класс изоляции).
• Соответствие требованиям: ErP 2015 (EuP 2015), Commission Regulation (EC) No 641/2009.

Важно: Указанная температура перекачиваемой жидкости от -10°C до +110°C соответствует спецификации Grundfos для модели MAGNA3 D 32-100. Для систем с низкозамерзающими жидкостями (гликоль до 50%) необходима корректировка гидравлических характеристик. Сдвоенные насосы допускают как параллельную работу обоих насосов для увеличения производительности, так и режим резервирования (100% standby) с автоматическим чередованием каждые 24 часа. Минимальное давление на входе для предотвращения кавитации должно соответствовать требованиям инструкции по монтажу.

* Продукция сертифицирована на соответствие техническим регламентам Таможенного союза (ТР ТС), имеет сертификаты CE, VDE, EAC. Производитель оставляет за собой право изменять характеристики без уведомления, однако актуальная информация всегда представлена на официальном сайте Grundfos.
