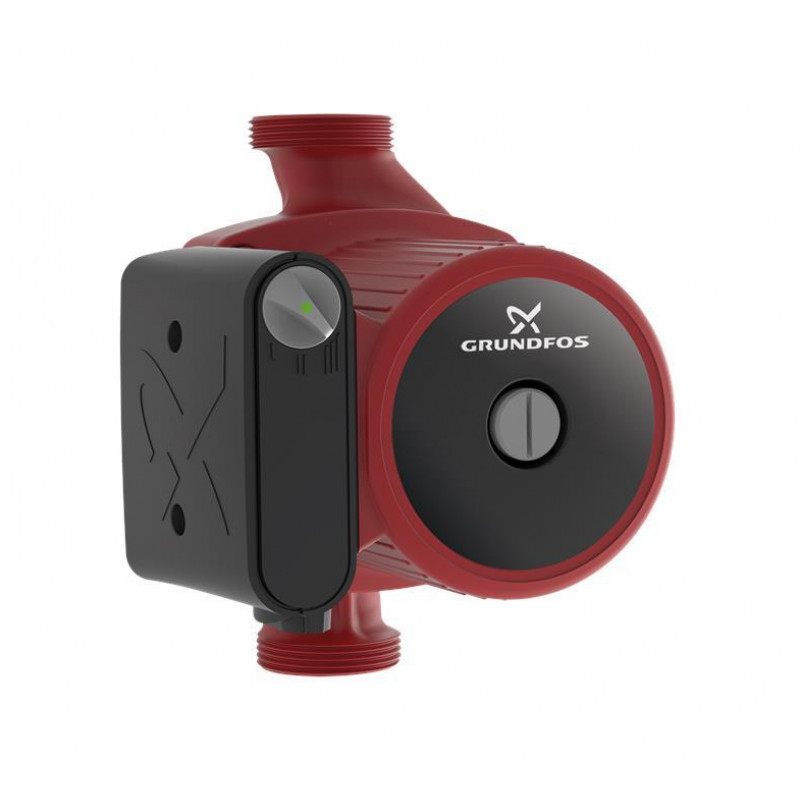

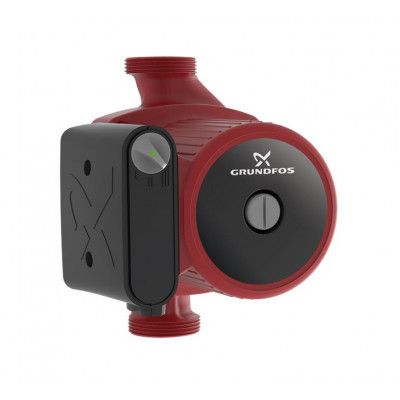

Grundfos UPS 25-125 180
- Производитель:
- Модель:7980
- Артикул:52588344
- 100
Циркуляционный насос Grundfos UPS 25-125 180 предназначен для эффективной циркуляции воды или теплоносителей на основе гликоля в системах отопления, горячего водоснабжения (ГВС), а также в контурах охлаждения, кондиционирования и «теплого пола» средних и крупных объектов.
Ищете мощное, надежное и энергоэффективное решение с резьбовым подключением для магистральных систем с повышенным гидравлическим сопротивлением? Модель UPS 25-125 180 — это оптимальный выбор благодаря резьбовому соединению G 1½", монтажной длине 180 мм и проверенной технологии «мокрого ротора». Насос работает практически бесшумно, не требует обслуживания, а наличие трех скоростей позволяет адаптировать производительность под любые гидравлические системы. Увеличенный напор до 12,5 метров водяного столба делает его идеальным решением для систем с большим количеством радиаторов, протяженных контуров, вертикальных стояков и высоким гидравлическим сопротивлением в частных домах, коттеджах, многоквартирных домах и коммерческих объектах.
Преимущества циркуляционного насоса Grundfos UPS 25-125 180
Отсутствие сальниковых уплотнений
Насос выполнен по технологии «мокрого ротора» — двигатель и рабочая часть объединены в единый герметичный узел, что полностью исключает течь.
Смазка подшипников жидкостью
Подшипники смазываются и охлаждаются перекачиваемой жидкостью, что обеспечивает долговечную и тихую работу без дополнительного обслуживания.
Резьбовое соединение G 1½
Обеспечивает надежное и герметичное подключение к трубопроводам, упрощая монтаж и демонтаж оборудования. Подходит для стандартных фитингов.
Монтажная длина 180 мм
Увеличенная монтажная длина для интеграции в системы со стандартными межосевыми расстояниями, упрощает замену устаревшего оборудования аналогичного типоразмера.
Три скорости вращения
Гибкая настройка производительности под конкретные требования системы (отопление, ГВС, теплый пол) для оптимизации энергопотребления.
Увеличенный напор до 12,5 м
Развивает напор до 12,5 метров водяного столба, что позволяет эффективно работать в системах с высоким гидравлическим сопротивлением, протяженных контурах и вертикальных стояках.
Общее описание и назначение
Циркуляционный насос Grundfos UPS 25-125 180 предназначен для эффективной циркуляции воды или теплоносителей на основе гликоля в системах отопления, кондиционирования воздуха, а также в контурах горячего водоснабжения, охлаждения и «теплого пола» средних и крупных объектов.
Насос выполнен по технологии «мокрого ротора»: двигатель и рабочая часть объединены в единый герметичный узел. Это обеспечивает отсутствие сальниковых уплотнений вала, что исключает течь; смазку подшипников перекачиваемой жидкостью для долговечной и тихой работы; защищенный статор, изолированный от контакта с жидкостью герметичной гильзой.
Конструкция включает керамические вал и радиальные подшипники, графитовый упорный подшипник, гильзу ротора из нержавеющей стали, чугунный корпус и коррозионно-стойкое рабочее колесо из композитного материала PES/PP. Насос является трехскоростным, что позволяет подобрать оптимальный режим работы для каждой конкретной системы (отопление, ГВС, теплый пол) и экономить электроэнергию. Увеличенный напор до 12,5 метров делает его идеальным выбором для систем с большим количеством радиаторов, протяженных контуров, вертикальных стояков и высоким гидравлическим сопротивлением.
Конструктивные особенности и принцип работы
Насос выполнен по технологии «мокрого ротора»: двигатель и рабочая часть объединены в единый герметичный узел. Это обеспечивает ключевые преимущества:
- Отсутствие сальниковых уплотнений вала, что исключает течь
- Смазка подшипников перекачиваемой жидкостью для долговечной и тихой работы
- Защищенный статор, изолированный от контакта с жидкостью герметичной гильзой
Конструкция включает: керамические вал и радиальные подшипники, графитовый упорный подшипник, гильзу ротора из нержавеющей стали, опорный подшипник из нержавеющей стали, чугунный корпус с антикоррозионным покрытием и коррозионно-стойкое рабочее колесо из композитного материала PES/PP.
Насос оснащен однофазным электродвигателем 230 В с мокрым ротором и защищенным статором. Конструкция не имеет сальниковых уплотнений, вместо этого используются два уплотнительных кольца. Смазка подшипников осуществляется непосредственно перекачиваемой жидкостью, что обеспечивает длительный срок службы и минимальное техническое обслуживание.
Принцип работы: электродвигатель вращает рабочее колесо, создавая центробежную силу, которая перемещает жидкость по трубопроводу. Благодаря наличию трех скоростей, пользователь может регулировать напор и расход в зависимости от гидравлического сопротивления системы.
Насос выполнен по технологии «мокрого ротора» — двигатель и рабочая часть объединены в единый герметичный узел, что обеспечивает отсутствие сальниковых уплотнений и исключает течь.
Основные сферы применения
- Системы отопления: Индивидуальные и центральные системы в частных домах, коттеджах, многоквартирных домах и коммерческих объектах. Идеально подходит для систем с высоким гидравлическим сопротивлением, протяженных контуров и вертикальных стояков.
- Системы горячего водоснабжения (ГВС): Для циркуляции в контурах рециркуляции горячей воды.
- Системы «теплый пол»: Обеспечивает эффективную циркуляцию теплоносителя в контурах большой площади.
- Системы кондиционирования и охлаждения: Для циркуляции хладагента в двухтрубных системах и холодильных установках.
- Солнечные тепловые системы: Циркуляция теплоносителя в гелиосистемах.
- Системы с тепловыми насосами: Для циркуляции теплоносителя в контурах тепловых насосов.
- Промышленные системы: С гликольсодержащими теплоносителями.
Важные примечания по эксплуатации
- Для систем ГВС, где важна коррозионная стойкость, рекомендуется применять модель в корпусе из нержавеющей стали или бронзы.
- При использовании незамерзающих теплоносителей (гликолевых смесей) требуется пересчет рабочих параметров насоса из-за изменения плотности и вязкости жидкости.
- Насос имеет три скорости, что позволяет адаптировать производительность под конкретные условия системы и экономить электроэнергию.
- Рекомендуется устанавливать насос на обратном трубопроводе (в холодной зоне) для продления срока службы уплотнений и подшипников.
- Для защиты от механических примесей рекомендуется установка фильтра грубой очистки перед насосом.
Технические характеристики Grundfos UPS 25-125 180
| Параметр | Значение |
|---|---|
| Модель | Grundfos UPS 25-125 180 |
| Напряжение питания | 1×230 В, 50 Гц |
| Монтажная длина | 180 мм |
| Присоединение | Резьбовое G 1½" |
| Максимальный напор | 12,5 м вод. ст. |
| Максимальный расход | ~8 м³/ч |
| Количество скоростей | 3 |
| Тип двигателя | Однофазный, мокрый ротор |
| Рабочее давление | 10 бар |
| Температура жидкости | от +2°C до +110°C |
| Класс защиты | IP44 |
| Материал корпуса | Чугун |
| Материал вала | Керамика |
| Материал радиальных подшипников | Керамика |
| Материал упорного подшипника | Графит |
| Материал гильзы ротора | Нержавеющая сталь |
| Материал рабочего колеса | Композитный PES/PP |
| Тип монтажа | Горизонтальный |
| Вес | ~6,5 кг |
| Гарантия | 24 месяца |
Сравнение с моделями серии UPS 180
Серия насосов UPS с монтажной длиной 180 мм представлена несколькими моделями, различающимися присоединением, напором и производительностью:
| Характеристика | UPS 25-125 180 | UPS 25-80 180 | UPS 32-125 180 |
|---|---|---|---|
| Присоединение | G 1½" | G 1½" | G 2" |
| Макс. напор | 12,5 м | 8 м | 12,5 м |
| Макс. расход | ~8 м³/ч | ~6 м³/ч | ~12 м³/ч |
| Применение | Системы с высоким сопротивлением | Стандартные системы | Крупные системы, промышленные объекты |
Монтаж и эксплуатация
Монтаж насоса должен производиться только квалифицированными специалистами с соблюдением местных норм и правил. Основные рекомендации по эксплуатации включают:
- Рабочее положение: Горизонтальное, с направлением потока согласно стрелке на корпусе. Вал насоса должен располагаться строго горизонтально. Допускается вертикальная установка (мотором вверх).
- Присоединение: Резьбовое соединение G 1½" с использованием контргаек и уплотнителей для надежного и герметичного монтажа.
- Место установки: Рекомендуется устанавливать насос на обратной линии системы отопления (перед котлом) для продления срока службы.
- Защита системы: Рекомендуется установка фильтра грубой очистки перед насосом для защиты от механических примесей.
- Запорная арматура: Предусмотрите установку запорной арматуры до и после насоса для возможности демонтажа без слива теплоносителя.
- Электроподключение: Подключение к электросети 230 В с обязательным использованием защитного заземления. Однофазный двигатель не требует дополнительной защиты.
- Удаление воздуха: Перед первым запуском необходимо удалить воздух из системы через воздухоотводчики. Заполните систему теплоносителем перед запуском.
- Обслуживание: Насос с мокрым ротором не требует регулярного обслуживания. Рекомендуется периодическая проверка работоспособности и отсутствия течей.
- Теплоносители: При использовании гликолевых смесей требуется пересчет рабочих параметров насоса из-за изменения плотности и вязкости жидкости. Не использовать агрессивные химические составы.
Комплектация
Насос Grundfos UPS 25-125 180 поставляется полностью готовым к работе и включает в себя:
- Циркуляционный насос Grundfos UPS 25-125 180 с монтажной длиной 180 мм
- Корпус из чугуна с резьбовыми патрубками G 1½"
- Комплект монтажных гаек с уплотнительными кольцами G 1½"
- Керамические вал и радиальные подшипники
- Графитовый упорный подшипник
- Гильза ротора из нержавеющей стали
- Опорный подшипник из нержавеющей стали
- Коррозионно-стойкое рабочее колесо из композитного материала PES/PP
- Вал из нержавеющей стали
- Клеммная коробка с клеммами для подключения и переключателем скоростей (3 скорости)
- Защитная крышка клеммной коробки
- Инструкция по монтажу и эксплуатации на русском языке
- Гарантийный талон (24 месяца)
- Заводская упаковка
Частые вопросы о циркуляционном насосе Grundfos UPS 25-125 180
Для каких систем подходит насос UPS 25-125 180?
Насос предназначен для систем отопления с высоким гидравлическим сопротивлением в частных домах, коттеджах, многоквартирных домах и коммерческих объектах, систем горячего водоснабжения (рециркуляция ГВС), контуров «теплый пол» большой площади, систем кондиционирования и охлаждения, солнечных тепловых систем, систем с тепловыми насосами и промышленных систем с гликольсодержащими теплоносителями.
Какая монтажная длина у насоса?
Монтажная длина насоса составляет 180 мм, что позволяет устанавливать его в системах со стандартными межосевыми расстояниями.
Какое присоединение у насоса?
Насос оснащен резьбовым соединением G 1½" и поставляется в комплекте с монтажными гайками и уплотнительными кольцами.
Сколько скоростей у насоса и как их переключать?
Насос имеет три скорости вращения. Для переключения скорости необходимо снять крышку клеммной коробки и переставить перемычку на соответствующие контакты (позиции I, II, III согласно схеме на крышке).
Какой максимальный напор развивает насос?
Насос развивает максимальный напор до 12,5 метров водяного столба, что позволяет эффективно работать в системах с высоким гидравлическим сопротивлением, протяженных контурах и вертикальных стояках.
Можно ли устанавливать насос вертикально?
Да, насос можно устанавливать вертикально при условии, что вал двигателя находится в горизонтальном положении (мотором вверх).
Какие материалы используются в конструкции?
Керамические вал и радиальные подшипники, графитовый упорный подшипник, гильза ротора из нержавеющей стали, опорный подшипник из нержавеющей стали, чугунный корпус с антикоррозионным покрытием, коррозионно-стойкое рабочее колесо из композитного материала PES/PP.
Требует ли насос регулярного обслуживания?
Насос с конструкцией мокрого ротора не требует регулярного обслуживания. Подшипники смазываются и охлаждаются перекачиваемой жидкостью. Рекомендуется периодическая проверка работоспособности и отсутствия течей.
Какое напряжение питания требуется для насоса?
Насос подключается к однофазной сети 230 В, 50 Гц и не требует дополнительной защиты.
Какая гарантия предоставляется на насос?
Официальная гарантия производителя составляет 24 месяца с момента продажи при соблюдении условий эксплуатации, указанных в технической документации.
Модель UPS 25-125 180 — это мощное, надежное и энергоэффективное решение для задач циркуляции в системах с высоким гидравлическим сопротивлением. Резьбовое соединение G 1½", увеличенная монтажная длина 180 мм и технология «мокрого ротора» с керамическими подшипниками и гильзой из нержавеющей стали гарантируют долговечную и бесшумную работу. Увеличенный напор до 12,5 метров позволяет эффективно работать в системах с большим количеством радиаторов, протяженных контурах и вертикальных стояках. Наличие трех скоростей обеспечивает гибкую настройку производительности, экономя электроэнергию. Сочетание качественных материалов, продуманной конструкции и проверенной технологии мокрого ротора делает этот насос оптимальным выбором для систем отопления, ГВС, теплых полов, кондиционирования и промышленных систем с гликольсодержащими теплоносителями в частных домах, коттеджах, многоквартирных домах и коммерческих объектах.
| Параметр | Значение |
| Количество скоростей | 3 |
| Макс гидростатический напор | 125 дм |
| TF класс | 60 |
| Данные на фирменной табличке | EAC |
| Материалы | |
| Корпус насоса | Чугун, EN-JL1030 , ASTM 30 B |
| Рабочее колесо | Составной, PES/PP |
| Монтаж | |
| Макс.T окр.среды при темп-ре жидкости 80°C | 80 °C |
| Макс. рабочее давление | 10 бар |
| Соединение труб | G 1 1/2 |
| Допустимое давление | PN 10 |
| Монтажная длина | 180 мм |
| Диаметр разъема соединения | 1 1/2" |
| Установка насоса | Горизонтальная |
| Жидкость | |
| Диапазон температур жидкости | 2 .. 60 °C |
| Температура перекачиваемой жидкости | 60 °C |
| Плотность | 983.2 кг/м³ |
| Данные электрооборудования | |
| Потребляемая мощность при скорости 1 | 135 Вт |
| Потребляемая мощность при скорости 2 | 210 Вт |
| Макс. потребляемая мощность | 270 Вт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 1 x 230 V |
| Ток при частоте вращения 1 | 0.61 A |
| Ток при частоте вращения 2 | 0.93 A |
| Ток при скорости 3 | 1.18 A |
| Размер конденсатора - работа | 6 мкФ |
| Класс защиты (IEC 34-5) | X2D |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | CONTACT |
| Тепловая защита | Внутренняя |
| Устройства управления | |
| Положение коробки выводов | 9H |
| Другое | |
| Нетто вес | 4.4 кг |
| Брутто вес | 4.6 кг |
| Объем упаковки | 0.006 м³ |
| Страна происхождения | CN |
| ТН ВЭД ЕАЭС Код | 8413703000 |
