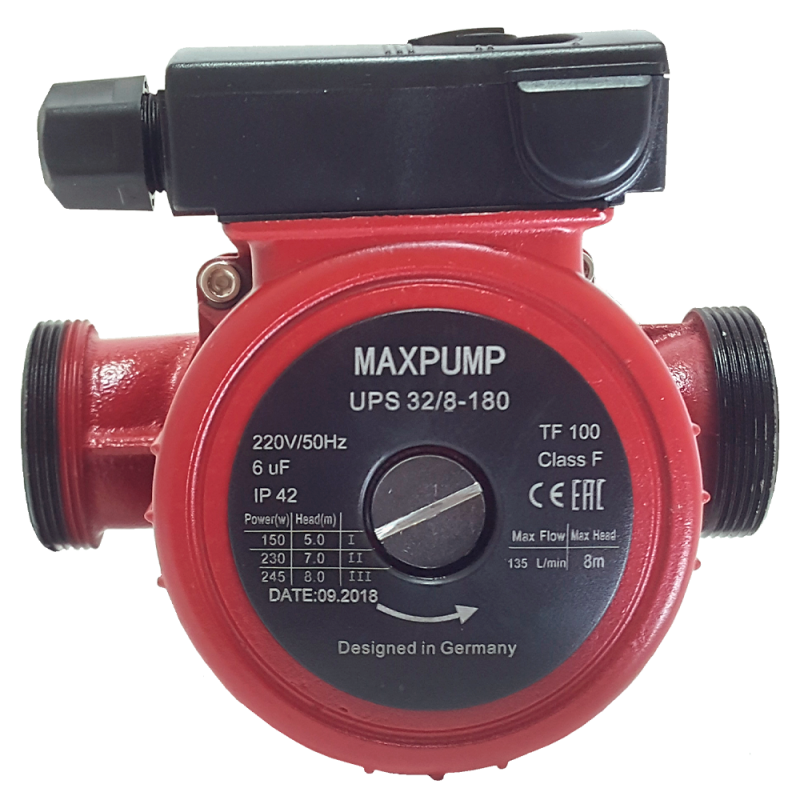

Циркуляционный насос MAXPUMP UPS 32/8-180
- Производитель:
- Модель:3438
- 10
Циркуляционный насос MAXPUMP UPS 32/8-180 предназначен для эффективной циркуляции воды или теплоносителей на основе гликоля в системах отопления, горячего водоснабжения (ГВС), а также в контурах охлаждения и кондиционирования средних и крупных объектов.
Ищете мощное, надежное и доступное решение с резьбовым подключением для магистральных систем с повышенным гидравлическим сопротивлением? Модель MAXPUMP UPS 32/8-180 — это оптимальный выбор благодаря резьбовому соединению G 2", монтажной длине 180 мм и проверенной технологии «мокрого ротора». Насос работает практически бесшумно, не требует обслуживания, а наличие трех скоростей позволяет адаптировать производительность под любые гидравлические системы. Увеличенный напор до 8 метров водяного столба и производительность до 8,1 м³/ч делают его идеальным решением для систем с большим количеством радиаторов, протяженных контуров и высоким гидравлическим сопротивлением. Насос поставляется с расширенной гарантией 5 лет, что подтверждает высокое качество и надежность оборудования.
Преимущества циркуляционного насоса MAXPUMP UPS 32/8-180
Отсутствие сальниковых уплотнений
Насос выполнен по технологии «мокрого ротора» — двигатель и рабочая часть объединены в единый герметичный узел, что полностью исключает течь.
Смазка подшипников жидкостью
Подшипники смазываются и охлаждаются перекачиваемой жидкостью, что обеспечивает долговечную и тихую работу без дополнительного обслуживания.
Резьбовое соединение G 2"
Обеспечивает надежное и герметичное подключение к трубопроводам большого диаметра, упрощая монтаж и демонтаж оборудования. Подходит для стандартных фитингов.
Монтажная длина 180 мм
Увеличенная монтажная длина для интеграции в системы со стандартными межосевыми расстояниями, упрощает замену устаревшего оборудования аналогичного типоразмера.
Три скорости вращения
Гибкая настройка производительности под конкретные требования системы (отопление, ГВС, теплый пол) для оптимизации энергопотребления.
Гарантия 5 лет
Расширенная гарантия производителя подтверждает высокое качество и надежность насоса, обеспечивая уверенность в долговечной работе оборудования.
Общее описание и назначение
Циркуляционный насос MAXPUMP UPS 32/8-180 предназначен для эффективной циркуляции воды или теплоносителей на основе гликоля в системах отопления, кондиционирования воздуха, а также в контурах горячего водоснабжения и охлаждения средних и крупных объектов.
Насос выполнен по технологии «мокрого ротора»: двигатель и рабочая часть объединены в единый герметичный узел. Это обеспечивает отсутствие сальниковых уплотнений вала, что исключает течь; смазку подшипников перекачиваемой жидкостью для долговечной и тихой работы; защищенный статор, изолированный от контакта с жидкостью герметичной гильзой.
Конструкция включает керамические вал и радиальные подшипники, графитовый упорный подшипник, гильзу ротора из нержавеющей стали и чугунный корпус. Насос является трехскоростным, что позволяет подобрать оптимальный режим работы для каждой конкретной системы (отопление, ГВС, теплый пол) и экономить электроэнергию. Увеличенный напор до 8 метров и производительность до 8,1 м³/ч делают его идеальным выбором для систем с большим количеством радиаторов, протяженных контуров или высоким гидравлическим сопротивлением.
Конструктивные особенности и принцип работы
Насос выполнен по технологии «мокрого ротора»: двигатель и рабочая часть объединены в единый герметичный узел. Это обеспечивает ключевые преимущества:
- Отсутствие сальниковых уплотнений вала, что исключает течь
- Смазка подшипников перекачиваемой жидкостью для долговечной и тихой работы
- Защищенный статор, изолированный от контакта с жидкостью герметичной гильзой
Конструкция включает: керамические вал и радиальные подшипники, графитовый упорный подшипник, гильзу ротора из нержавеющей стали, чугунный корпус с антикоррозионным покрытием, рабочее колесо из технополимера и вал из нержавеющей стали.
Принцип работы: электродвигатель вращает рабочее колесо, создавая центробежную силу, которая перемещает жидкость по трубопроводу. Благодаря наличию трех скоростей, пользователь может регулировать напор и расход в зависимости от гидравлического сопротивления системы. Насос работает в непрерывном режиме S1.
Насос выполнен по технологии «мокрого ротора» — двигатель и рабочая часть объединены в единый герметичный узел, что обеспечивает отсутствие сальниковых уплотнений и исключает течь.
Основные сферы применения
- Системы отопления: Индивидуальные и центральные системы в частных домах, коттеджах, многоквартирных домах и коммерческих объектах. Идеально подходит для систем с повышенным гидравлическим сопротивлением.
- Системы горячего водоснабжения (ГВС): Для циркуляции в контурах рециркуляции горячей воды.
- Системы «теплый пол»: Обеспечивает эффективную циркуляцию теплоносителя в контурах большой площади.
- Модернизация и замена: Подходит для замены устаревших насосов с аналогичными монтажными размерами (180 мм).
Важные примечания по эксплуатации
- Для систем ГВС, где важна коррозионная стойкость, рекомендуется применять модель в корпусе из нержавеющей стали или бронзы.
- При использовании незамерзающих теплоносителей (гликолевых смесей) требуется пересчет рабочих параметров насоса из-за изменения плотности и вязкости жидкости.
- Насос имеет три скорости, что позволяет адаптировать производительность под конкретные условия системы и экономить электроэнергию.
- Рекомендуется устанавливать насос на обратном трубопроводе (в холодной зоне) для продления срока службы уплотнений и подшипников.
- Для защиты от механических примесей рекомендуется установка фильтра грубой очистки перед насосом.
Технические характеристики MAXPUMP UPS 32/8-180
| Параметр | Значение |
|---|---|
| Модель | MAXPUMP UPS 32/8-180 |
| Бренд | MAXPUMP |
| Серия | UPS |
| Напряжение питания | 220 В, 50 Гц |
| Монтажная длина | 180 мм |
| Присоединение | Резьбовое G 2" |

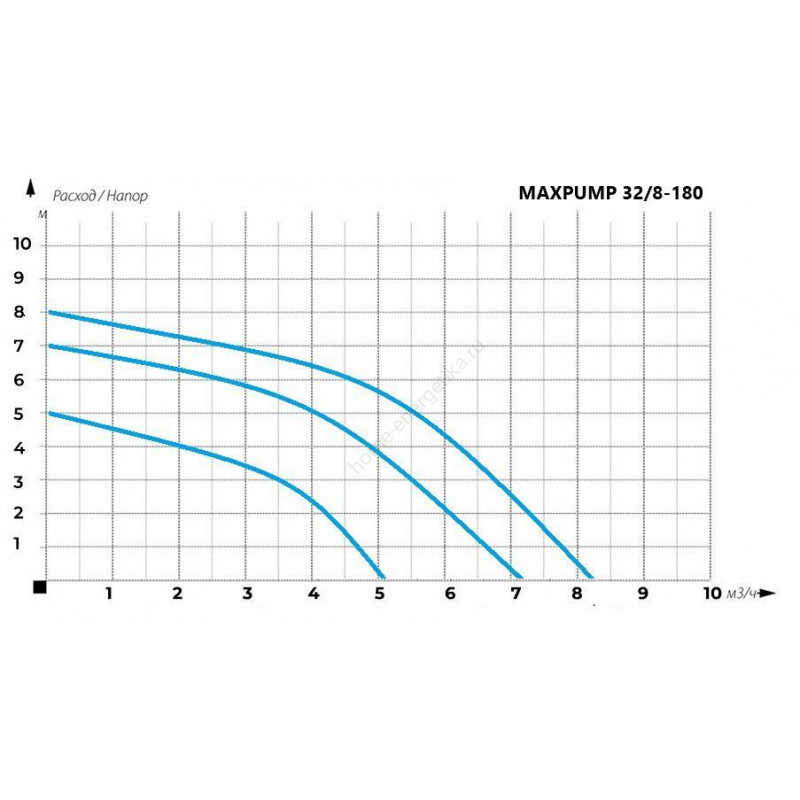

| Максимальный напор | 5 / 7 / 8 м вод. ст. (в зависимости от скорости) |
| Максимальный расход | 8,1 м³/ч |
| Номинальная производительность | 2,02 м³/ч |
| Номинальный напор | 1,25 / 1,75 / 2 м |
| Количество скоростей | 3 |
| Потребляемая мощность | 150 / 230 / 245 Вт |
| Режим работы | S1 (непрерывный) |
| Рабочее давление | 10 бар |
| Температура жидкости | от 0°C до +110°C |
| Класс защиты | IP44 / B |
| Материал корпуса | Чугун |
| Материал крыльчатки | Технополимер |
| Качество воды | Чистая |
| Метод установки | Поверхностный |
| Производитель | Германия, КНР |
| Срок службы | 5 лет |
| Гарантия | 5 лет |
Сравнение с моделями серии MAXPUMP UPS
Серия насосов MAXPUMP UPS представлена несколькими моделями, различающимися присоединением, напором и производительностью:
| Характеристика | MAXPUMP UPS 32/8-180 | MAXPUMP UPS 25/6-130 | MAXPUMP UPS 32/6-180 |
|---|---|---|---|
| Присоединение | G 2" | G 1½" | G 1½" |
| Монтажная длина | 180 мм | 130 мм | 180 мм |
| Макс. напор | 8 м | 6 м | 6 м |
| Макс. расход | 8,1 м³/ч | 3,36 м³/ч | ~5,5 м³/ч |
| Применение | Крупные системы с высоким сопротивлением | Стандартные системы | Средние системы |

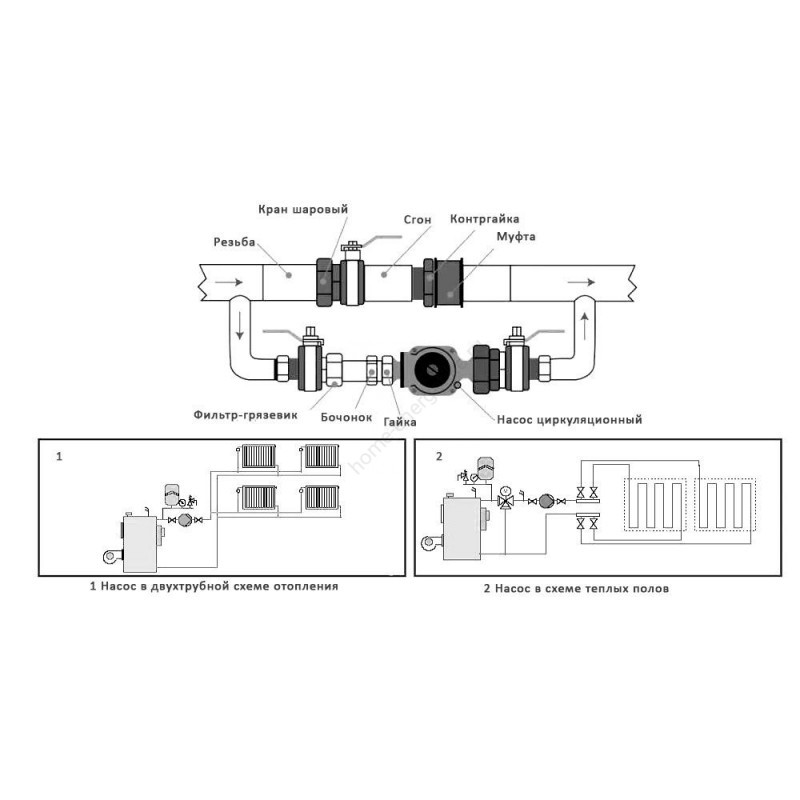

Монтаж и эксплуатация
Монтаж насоса должен производиться только квалифицированными специалистами с соблюдением местных норм и правил. Основные рекомендации по эксплуатации включают:
- Рабочее положение: Горизонтальное, с направлением потока согласно стрелке на корпусе. Вал насоса должен располагаться строго горизонтально. Допускается вертикальная установка (мотором вверх).
- Присоединение: Резьбовое соединение G 2" с использованием контргаек и уплотнителей для надежного и герметичного монтажа.
- Место установки: Рекомендуется устанавливать насос на обратной линии системы отопления (перед котлом) для продления срока службы.
- Защита системы: Рекомендуется установка фильтра грубой очистки перед насосом для защиты от механических примесей.
- Запорная арматура: Предусмотрите установку запорной арматуры до и после насоса для возможности демонтажа без слива теплоносителя.
- Электроподключение: Подключение к электросети 220 В с обязательным использованием защитного заземления.
- Удаление воздуха: Перед первым запуском необходимо удалить воздух из системы через воздухоотводчики. Заполните систему теплоносителем перед запуском.
- Обслуживание: Насос с мокрым ротором не требует регулярного обслуживания. Рекомендуется периодическая проверка работоспособности и отсутствия течей.
- Теплоносители: При использовании гликолевых смесей требуется пересчет рабочих параметров насоса из-за изменения плотности и вязкости жидкости. Использовать только чистую воду или разрешенные производителем теплоносители.
Комплектация
Насос MAXPUMP UPS 32/8-180 поставляется полностью готовым к работе и включает в себя:
- Циркуляционный насос MAXPUMP UPS 32/8-180 с монтажной длиной 180 мм
- Корпус из чугуна с резьбовыми патрубками G 2"
- Комплект монтажных гаек с уплотнительными кольцами G 2"
- Керамические вал и радиальные подшипники
- Графитовый упорный подшипник
- Гильза ротора из нержавеющей стали
- Рабочее колесо из технополимера
- Вал из нержавеющей стали

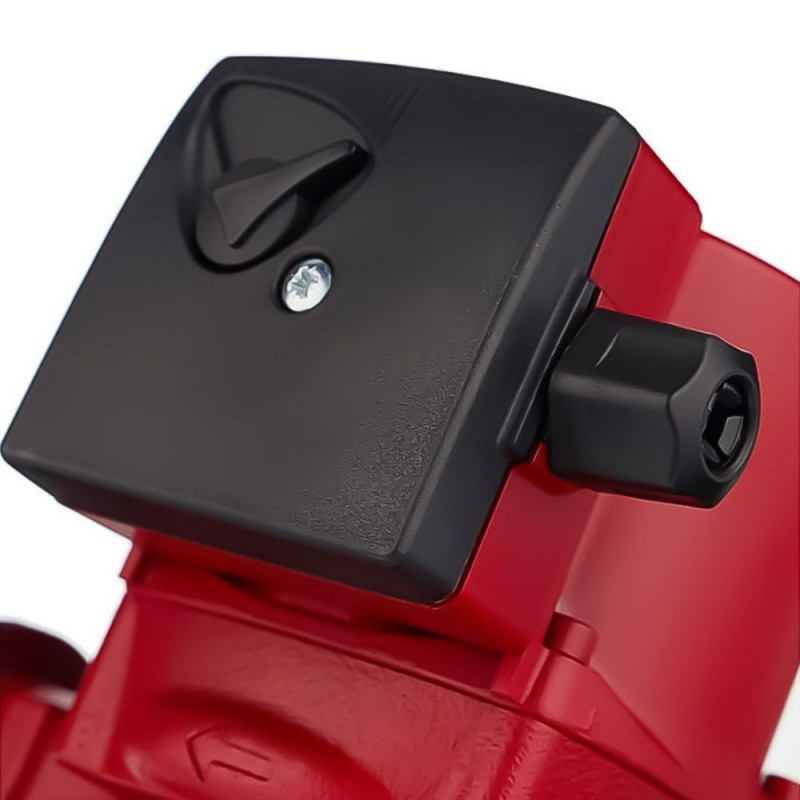

- Клеммная коробка с клеммами для подключения и переключателем скоростей (3 скорости)
- Защитная крышка клеммной коробки
- Инструкция по монтажу и эксплуатации на русском языке
- Гарантийный талон (5 лет)
- Заводская упаковка
Частые вопросы о циркуляционном насосе MAXPUMP UPS 32/8-180
Для каких систем подходит насос MAXPUMP UPS 32/8-180?
Насос предназначен для систем отопления с повышенным гидравлическим сопротивлением в частных домах, коттеджах, многоквартирных домах и коммерческих объектах, систем горячего водоснабжения (рециркуляция ГВС), контуров «теплый пол» большой площади, а также для модернизации существующих систем.
Какая монтажная длина у насоса?
Монтажная длина насоса составляет 180 мм, что является стандартным размером для резьбовых насосов и упрощает установку или замену оборудования.
Какое присоединение у насоса?
Насос оснащен резьбовым соединением G 2" и поставляется в комплекте с монтажными гайками и уплотнительными кольцами.
Сколько скоростей у насоса и как их переключать?
Насос имеет три скорости вращения. Для переключения скорости необходимо снять крышку клеммной коробки и переставить перемычку на соответствующие контакты (позиции I, II, III согласно схеме на крышке). На каждой скорости насос развивает разный напор: 5 / 7 / 8 метров.
Какой максимальный напор развивает насос?
Насос развивает максимальный напор до 8 метров водяного столба, что позволяет эффективно работать в системах с повышенным гидравлическим сопротивлением и протяженных контурах.
Какая потребляемая мощность у насоса?
Потребляемая мощность насоса составляет 150 / 230 / 245 Вт в зависимости от выбранной скорости.
Какие материалы используются в конструкции?
Керамические вал и радиальные подшипники, графитовый упорный подшипник, гильза ротора из нержавеющей стали, чугунный корпус с антикоррозионным покрытием, рабочее колесо из технополимера, вал из нержавеющей стали.
Требует ли насос регулярного обслуживания?
Насос с конструкцией мокрого ротора не требует регулярного обслуживания. Подшипники смазываются и охлаждаются перекачиваемой жидкостью. Рекомендуется периодическая проверка работоспособности и отсутствия течей.
Какая гарантия предоставляется на насос?
Производитель предоставляет расширенную гарантию 5 лет с момента продажи при соблюдении условий эксплуатации, указанных в технической документации. Срок службы насоса также составляет 5 лет.
Можно ли использовать насос с незамерзающим теплоносителем?
Да, но при использовании гликолевых смесей требуется пересчет рабочих параметров насоса из-за изменения плотности и вязкости жидкости. Рекомендуется использовать только разрешенные производителем теплоносители.
Модель MAXPUMP UPS 32/8-180 — это мощное, надежное и доступное решение для задач циркуляции в системах с повышенным гидравлическим сопротивлением. Резьбовое соединение G 2", увеличенная монтажная длина 180 мм и технология «мокрого ротора» с керамическими подшипниками и гильзой из нержавеющей стали гарантируют долговечную и бесшумную работу. Увеличенный напор до 8 метров и производительность до 8,1 м³/ч позволяют эффективно работать в системах с большим количеством радиаторов и протяженных контурах. Наличие трех скоростей обеспечивает гибкую настройку производительности, экономя электроэнергию. Расширенная гарантия 5 лет подтверждает высокое качество и надежность оборудования. Идеальный выбор для модернизации систем отопления, ГВС и теплых полов в частных домах, коттеджах, многоквартирных домах и коммерческих объектах.
