Насос канализационный Grundfos APG.50.92.3
- Производитель:
- Модель:3910
- 10
Grundfos APG.50.92.3 — это погружной канализационный насос с режущим механизмом, предназначенный для перекачивания сточных вод, воды со шламом и илом, грунтовых вод, а также бытовых сточных вод из санузлов ресторанов, гостиниц, кемпингов и т.п. Насосы APG оснащены измельчающим механизмом, который разрезает поддающиеся разрушению твёрдые включения на мелкие части, что позволяет отводить их по трубам относительно небольшого диаметра.
Насос выполнен в виде вертикального одноступенчатого чугунного погружного агрегата с 3-фазным электродвигателем. В конструкции предусмотрены сдвоенное торцевое уплотнение и масляная камера, заполненная нетоксичным маслом. Подшипники качения снабжены смазкой на весь срок эксплуатации и не требуют обслуживания. Насос имеет радиальный нагнетательный патрубок DN 50 и может использоваться как в переносном виде (на опоре), так и в стационарном (с автоматической трубной муфтой).
Модель APG.50.92.3 относится к типовому ряду APG (P2 = 9,2 кВт, 3 фазы). Насос поставляется с рукояткой для переноса. Гарантия 1 год.
Преимущества насоса Grundfos APG.50.92.3
Режущий механизм
Измельчающий механизм из высококачественной закалённой специальной стали разрезает твёрдые включения на мелкие части, снижая риск засора и позволяя использовать трубы меньшего диаметра.
3-фазный двигатель
Трёхфазный 2-полюсный электродвигатель с номинальной скоростью 2900 об/мин, частотой 50 Гц, классом изоляции H и степенью защиты IP68.
Сдвоенное торцевое уплотнение
Насос имеет сдвоенное торцевое уплотнение и масляную камеру, заполненную нетоксичным маслом. Подшипники качения снабжены смазкой на весь срок эксплуатации.

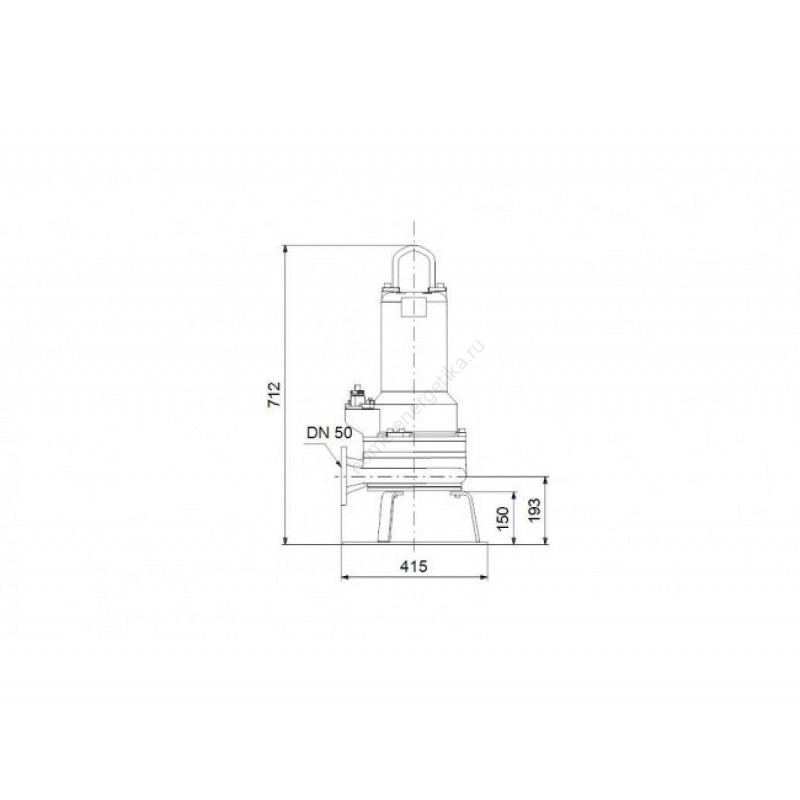

Патрубок DN 50
Радиальный нагнетательный патрубок DN 50. Насос готов к использованию как в переносном виде (на опоре), так и в стационарном (с автоматической трубной муфтой).
Чугунный корпус
Корпус насоса и рабочее колесо выполнены из чугуна EN-JL1040 ASTM 35 B. Конструкция рассчитана на стационарный и переносной монтаж.
Длина кабеля 10 м
Насос поставляется с сетевым кабелем длиной 10 м со свободным концом. Все изделия проходят приёмо-сдаточные испытания на заводе-изготовителе.
| Модель | Мощность P2 | Число фаз | Патрубок | Степень защиты | Класс изоляции |
|---|---|---|---|---|---|
| APG.50.92.3 | 9,2 кВт | 3 | DN 50 | IP68 | H |
Типовое обозначение: APG.50.92.3 — AP (канализационный насос Grundfos), G (режущий механизм на всасывании), 50 (номинальный диаметр напорного патрубка, мм), 92 (P2 = 9,2 кВт), 3 (число фаз электродвигателя). Данные приведены по паспорту насосов APG.
Для каких задач подходит этот насос
Grundfos APG.50.92.3 — решение для перекачивания сточных вод:
- Сточные воды: бытовые и промышленные сточные воды, в том числе с фекалиями.
- Вода со шламом и илом: перекачивание загрязнённых жидкостей.
- Грунтовые воды: откачивание грунтовых вод.
- Бытовые стоки: санузлы ресторанов, гостиниц, кемпингов и т.п.
- Стационарный и переносной монтаж: на опоре или с автоматической трубной муфтой.
Технические характеристики Grundfos APG.50.92.3
| Параметр | Значение |
|---|---|
| Модель | Grundfos APG.50.92.3 |
| Производитель | Grundfos |
| Артикул | 96835731 |
| Тип | Погружной канализационный насос с режущим механизмом, вертикальный одноступенчатый |
| Мощность P2 | 9,2 кВт |
| Число фаз электродвигателя | 3 |
| Номинальная скорость | 2900 об/мин |
| Промышленная частота | 50 Гц |
| Напорный патрубок | DN 50 |
| Материал корпуса насоса | Чугун EN-JL1040 ASTM 35 B |
| Материал рабочего колеса | Чугун EN-JL1040 ASTM 35 B |
| Рабочая жидкость | Вода |
| Диапазон температур жидкости | от 0 °C до +40 °C |
| Плотность | 998,2 кг/м³ |
| Кинематическая вязкость | 1 мм²/с |
| Степень защиты (IP) | IP68 |
| Класс изоляции | H |
| Длина кабеля | 10 м |
| Уплотнение | Сдвоенное торцевое уплотнение, масляная камера с нетоксичным маслом |
| Подшипники | Подшипники качения со смазкой на весь срок эксплуатации, не требуют обслуживания |
| Уровень звукового давления | от 60 до 110 дБ(А) |
| Гарантия | 1 год |
Эксплуатационные ограничения
- Температура жидкости: от 0 °C до +40 °C.
- Рабочая жидкость: вода.
- Максимальная глубина погружения при установке: 20 м.
- Максимальное число пусков в час: 15.
- Минимальный уровень отключения насоса: всегда выше корпуса насоса.
- Режим эксплуатации: повторно-кратковременный.
- pH перекачиваемой жидкости: от 4 до 10 (для стационарных установок).
- Не допускается: работа насоса на закрытую задвижку.
Комплектация насоса Grundfos APG.50.92.3
- Погружной канализационный насос Grundfos APG.50.92.3 — 1 шт.
- Сетевой кабель длиной 10 м со свободным концом.
- Рукоятка для переноса (скоба для подъёма).
- Паспорт, руководство по монтажу и эксплуатации.
- Гарантийный талон — срок гарантии 1 год.
К насосам APG в качестве принадлежности поставляются шкафы управления для контроля уровня: LC 108 для установок с одним насосом, LCD 108 для установок с двумя насосами. Реле уровня (поплавковые выключатели) приобретаются отдельно. Внешний вид и комплектация могут незначительно отличаться в зависимости от партии поставки. Уточняйте детали у менеджера.
Рекомендации по монтажу и эксплуатации
Важно! Монтаж и обслуживание насоса должны выполняться квалифицированными специалистами. Эксплуатация оборудования должна производиться персоналом, владеющим необходимыми знаниями и опытом работы.
- Перед установкой: проверьте уровень масла в масляной камере. Убедитесь в свободном ходе рабочего колеса насоса. Осмотрите состояние торцевого уплотнения, уплотнительных колец и кабельного ввода.
- Установка: насос может монтироваться на автоматической трубной муфте (стационарно) или на кольцевом основании (переносно). При установке на илистую или неровную поверхность установите его на кирпичи. Очистите резервуар/колодец от камней, щебня, обломков перед опусканием насоса.
- Трубопровод: присоедините напорный трубопровод к патрубку DN 50. При использовании трубопровода устанавливайте арматуру в следующем порядке, начиная от насоса: напорное соединение и необходимые фитинги, обратный клапан, задвижка. Для облегчения обслуживания установите резьбовое соединение или гибкую муфту.

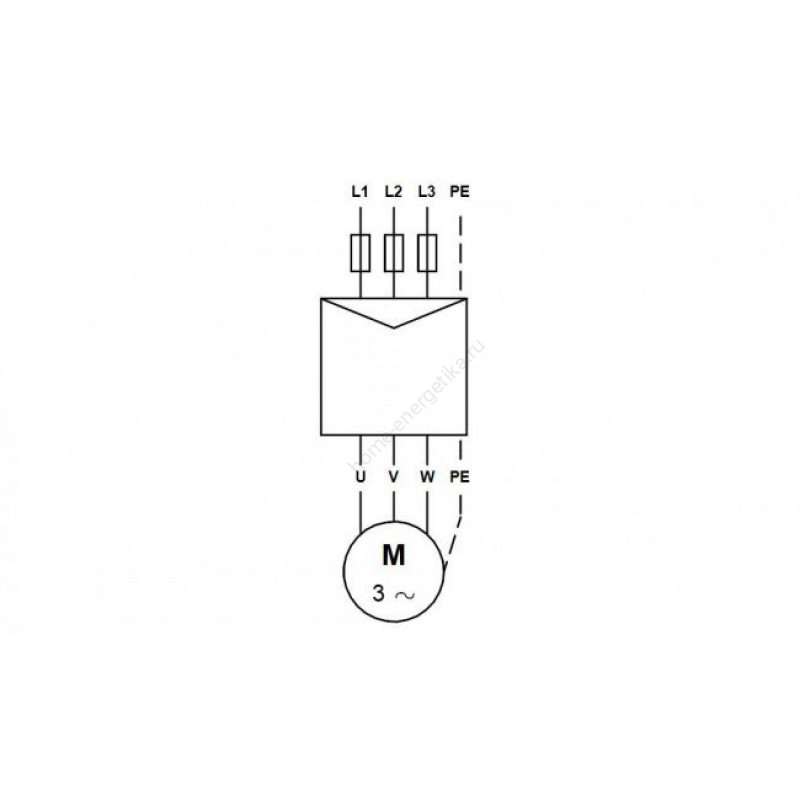

- Электрическое подключение: подключение к трёхфазной сети должно выполняться специалистом через отдельный защитный автомат электродвигателя. Насосы APG настроены на пуск методом «звезда-треугольник». Рабочее напряжение и частота указаны на фирменной табличке; допуск колебания напряжения — в пределах ±5%.
- Проверка направления вращения: перед пуском проверьте направление вращения. Правильным считается вращение по часовой стрелке, если смотреть на двигатель сверху. Если направление неправильное, поменяйте местами любые две фазы кабеля питания.
- Запуск: насос должен быть полностью погружён в рабочую жидкость. Откройте имеющиеся задвижки, проверьте установки реле уровня, включите насос. Не допускайте работы насоса на закрытую задвижку.
- Эксплуатация: минимальный уровень отключения насоса должен всегда находиться выше корпуса насоса. Насос предназначен только для повторно-кратковременного режима эксплуатации (максимум 15 пусков в час).
- Техническое обслуживание: при нормальном режиме эксплуатации насос необходимо проверять как минимум один раз в год. При высоком содержании твёрдых веществ или большой концентрации песка в перекачиваемой жидкости проверку выполняйте чаще. После 3000 часов работы замените масло (Shell Ondina 15 или аналогичное).
- Хранение: оборудование следует хранить в сухих помещениях с температурой 5–25 °C. При хранении насосного агрегата необходимо прокручивать рабочее колесо не реже одного раза в месяц. Максимальный назначенный срок хранения — 2 года.
Частые вопросы о насосе Grundfos APG.50.92.3
Для каких жидкостей предназначен насос?
Насос предназначен для перекачивания сточных вод (в том числе с фекалиями), воды со шламом и илом, грунтовых вод, а также бытовых сточных вод из санузлов ресторанов, гостиниц, кемпингов и т.п. Рабочая жидкость — вода с температурой от 0 °C до +40 °C.
Какое питание требуется для насоса?
Насос оснащён 3-фазным электродвигателем, работает от сети 50 Гц. Насосы APG настроены на пуск методом «звезда-треугольник». Допуск колебания напряжения — в пределах ±5% от значения на фирменной табличке.
Какой патрубок используется?
Насос имеет радиальный нагнетательный патрубок DN 50. Может использоваться как в переносном виде (на опоре), так и в стационарном (с автоматической трубной муфтой).
Какие материалы контактируют с водой?
Корпус насоса и рабочее колесо выполнены из чугуна EN-JL1040 ASTM 35 B. Насос имеет сдвоенное торцевое уплотнение и масляную камеру, заполненную нетоксичным маслом. Подшипники качения снабжены смазкой на весь срок эксплуатации.
Какая гарантия предоставляется на насос?
На насос Grundfos APG.50.92.3 предоставляется гарантия 1 год.
Итог: Grundfos APG.50.92.3 — это погружной канализационный насос с режущим механизмом, вертикальный одноступенчатый чугунный агрегат с 3-фазным электродвигателем мощностью P2 = 9,2 кВт. Насос оснащён сдвоенным торцевым уплотнением, масляной камерой с нетоксичным маслом и подшипниками качения со смазкой на весь срок эксплуатации. Радиальный нагнетательный патрубок DN 50, степень защиты IP68, класс изоляции H, кабель 10 м. Насос подходит для перекачивания сточных вод, воды со шламом и илом, грунтовых вод и бытовых стоков, может использоваться как в переносном, так и в стационарном исполнении. Максимальная глубина погружения — 20 м, максимальное число пусков в час — 15.
Данное описание носит информационный характер. Перед покупкой и монтажом обязательно уточните параметры вашей системы и проконсультируйтесь со специалистом.
