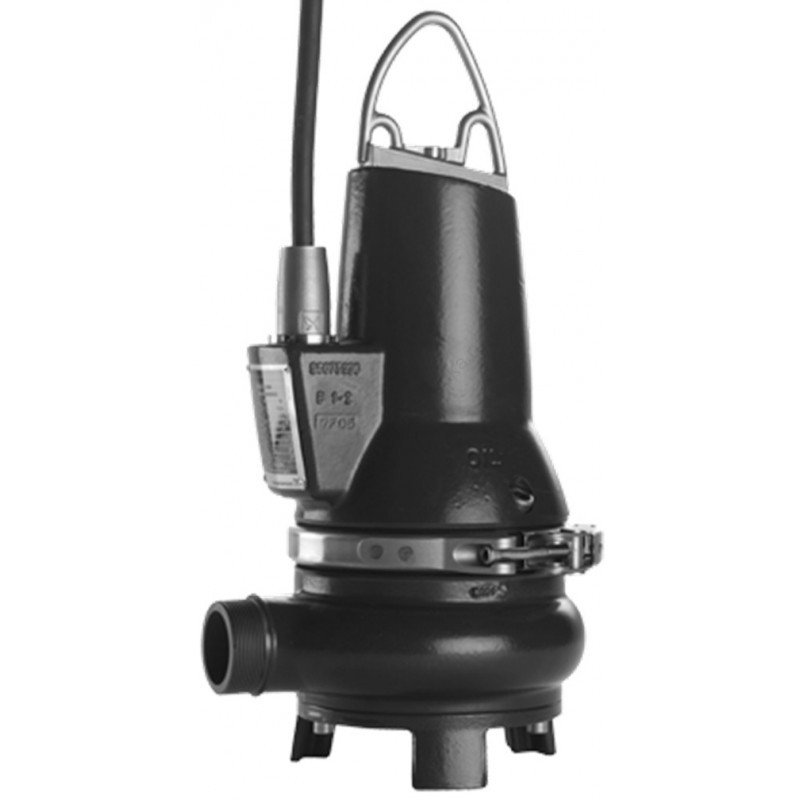

Насос канализационный Grundfos EF30.50.06.EX.2.1.502

График рабочих характеристик (50 Гц)

Типовое обозначение: EF30.50.06.EX.2.1.502 — EF (насос для сточных вод Grundfos), 30 (свободный проход 30 мм), 50 (номинальный диаметр напорного патрубка, мм), 06 (P2 = 0,6 кВт), EX (взрывозащищённое исполнение), 2 (2 полюса), 1 (однофазный электродвигатель), 50 (50 Гц), 2 (230 В, прямой пуск). Данные приведены по каталогу Grundfos DP/EF/SL1/SLV.

Для каких задач подходит этот насос

Grundfos EF30.50.06.EX.2.1.502 — решение для отведения дренажных и канализационных стоков:

• Дренаж и отведение поверхностных вод: с небольшими загрязнениями.
• Отведение воды с волокнистыми включениями: например, из прачечных.
• Отведение сточных вод от зданий: кроме стоков из туалетов.
• Отведение сточных вод от промышленных зданий: кроме стоков из туалетов.
• Частные дома, фермы, небольшие промышленные предприятия.
• Потенциально взрывоопасные среды: благодаря взрывозащищённому исполнению (Ex).

Технические характеристики Grundfos EF30.50.06.EX.2.1.502

Эксплуатационные ограничения

• Температура жидкости: от 0 °C до +40 °C (для взрывозащищённого исполнения — не выше +40 °C).
• Рабочая жидкость: вода.
• Максимальная глубина погружения при установке: 10 м.
• Максимальное рабочее давление: 6 бар.
• Максимальное число пусков в час: 30.
• Макс. размер твёрдых включений: 30 мм.
• pH перекачиваемой жидкости: от 4 до 10.
• Режим эксплуатации: периодический (S3), при полном погружении — непрерывный (S1).
• Не допускается: работа насоса на закрытую задвижку; перекачивание горючих жидкостей.
• Особые условия для взрывозащищённого исполнения: болты, используемые при замене, должны быть класса А2-70 или выше; уровень жидкости должен регулироваться двумя реле уровня останова; постоянно подключённый кабель должен быть защищён и выведен на клеммы за пределами потенциально взрывоопасной зоны.

Комплектация насоса Grundfos EF30.50.06.EX.2.1.502

• Погружной канализационный насос Grundfos EF30.50.06.EX.2.1.502 — 1 шт.
• Сетевой кабель длиной 10 м со свободным концом.
• Напорный патрубок R 2" для подсоединения к трубопроводу или гибкому шлангу.
• Паспорт, руководство по монтажу и эксплуатации.
• Гарантийный талон — срок гарантии 1 год.

Рекомендации по монтажу и эксплуатации

1. Перед установкой: проверьте уровень масла в масляной камере. Убедитесь в свободном ходе рабочего колеса насоса. Осмотрите состояние торцевого уплотнения, уплотнительных колец и кабельного ввода.
2. Установка: насос может монтироваться на автоматической трубной муфте (стационарно) или использоваться для переносной погружной установки. При установке на илистую или неровную поверхность установите его на кирпичи. Очистите резервуар/колодец от камней, щебня, обломков перед опусканием насоса.
3. Трубопровод: присоедините напорный трубопровод к патрубку R 2". При использовании трубопровода устанавливайте арматуру в следующем порядке, начиная от насоса: напорное соединение и необходимые фитинги, обратный клапан, задвижка. Для облегчения обслуживания установите резьбовое соединение или гибкую муфту.
4. Электрическое подключение: подключение к однофазной сети 1×230 В должно выполняться специалистом через отдельный защитный автомат электродвигателя. Допустимое отклонение напряжения — +6/−10%. Насосы поставляются с 10 м кабелем, конец кабеля свободный. Рабочий конденсатор — 30 мкФ, 450 В.
5. Проверка направления вращения: насосы с однофазными электродвигателями имеют заводское соединение, обеспечивающее правильное направление вращения. Перед пуском проверьте направление вращения. Если направление неправильное, поменяйте местами любые две фазы кабеля питания.
6. Запуск: насос должен быть полностью погружён в рабочую жидкость. Откройте имеющиеся задвижки, проверьте установки реле уровня, включите насос. Не допускайте работы насоса на закрытую задвижку и работы всухую.
7. Эксплуатация: насос предназначен для периодической эксплуатации (S3). При полном погружении может также эксплуатироваться в непрерывном режиме (S1). Максимальное число пусков в час — 30.
8. Техническое обслуживание: при нормальном режиме эксплуатации насос необходимо проверять через каждые 3000 часов работы или как минимум один раз в год. При высоком содержании твёрдых веществ или большой концентрации песка в перекачиваемой жидкости проверку выполняйте чаще. После 3000 часов работы замените масло (Shell Ondina 917 или аналогичное).
9. Хранение: оборудование следует хранить в сухих помещениях с температурой от −30 °C до +60 °C. Максимальный назначенный срок хранения — 2 года. При хранении насосного агрегата необходимо прокручивать рабочее колесо не реже одного раза в месяц.

Данное описание носит информационный характер. Перед покупкой и монтажом обязательно уточните параметры вашей системы и проконсультируйтесь со специалистом.
