Насос канализационный Grundfos EF30.50.11.E.EX.2.1.502
- Производитель:
- Модель:3921
- 10

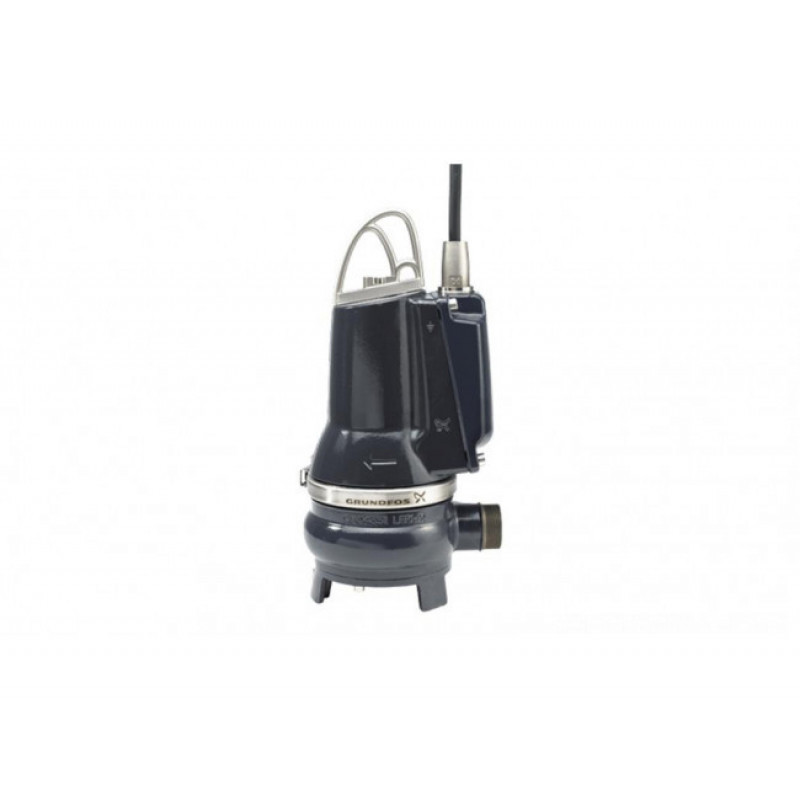

Grundfos EF30.50.11.E.EX.2.1.502 — это погружной канализационный насос с полуоткрытым одноканальным рабочим колесом во взрывозащищённом исполнении (Ex) с электронным блоком управления AUTOADAPT, предназначенный для отведения дренажных и канализационных стоков от частных домов, ферм, небольших промышленных предприятий. Насосы EF оснащены полуоткрытым рабочим колесом, обеспечивающим перекачивание воды с твёрдыми включениями размером до 30 мм.
Насос выполнен в компактном исполнении, что делает его подходящим как для временной, так и для постоянной установки. Насос оснащён стальным разъёмом с полиуретановым сердечником, который обеспечивает герметичное соединение — жидкость не сможет проникнуть в электродвигатель через кабельный ввод. Хомут между насосной частью и корпусом электродвигателя даёт возможность быстро разобрать и собрать насос без дополнительных инструментов.
Картриджевая конструкция уплотнения вала сокращает время на обслуживание насоса и увеличивает продолжительность его работы. Оно быстро заменяется без применения специальных инструментов. Электродвигатель — погружной асинхронный, класс нагревостойкости изоляции F (155 °C), оснащён двумя термовыключателями для защиты двигателя во время работы. Насосы поставляются с напорным патрубком для подсоединения к трубопроводу или гибкому шлангу. Предназначены для свободной или стационарной установки, а также переносной эксплуатации. Гарантия 1 год.
Преимущества насоса Grundfos EF30.50.11.E.EX.2.1.502
Взрывозащищённое исполнение (Ex)
Насос поставляется во взрывозащищённом исполнении и предназначен для эксплуатации в потенциально взрывоопасных средах. Класс взрывозащиты — Ex d IIB T4 / Ex n IIB T4.
Электронный блок AUTOADAPT
Модель с индексом E оснащена встроенным электронным блоком AUTOADAPT с датчиками уровня и электро-механической защитой двигателя. Встроенная защита останавливает насос при перегрузке на 5 минут; для перезагрузки необходимо отключить питание на 1 минуту.
Двигатель 1,1 кВт, 1×230 В
Однофазный асинхронный электродвигатель P2 = 1,1 кВт, номинальная скорость 2830 об/мин, напряжение 1×230 В, частота 50 Гц. Класс изоляции F (155 °C).
Картриджевое уплотнение вала
Картриджевая конструкция уплотнения вала сокращает время на обслуживание насоса и увеличивает продолжительность его работы. Оно быстро заменяется без применения специальных инструментов.
Быстрая разборка
Хомут между насосной частью и корпусом электродвигателя даёт возможность быстро разобрать и собрать насос без дополнительных инструментов.
Кабель 10 м
Насос поставляется с сетевым кабелем длиной 10 м. Все изделия проходят приёмо-сдаточные испытания на заводе-изготовителе.
График рабочих характеристик (50 Гц)

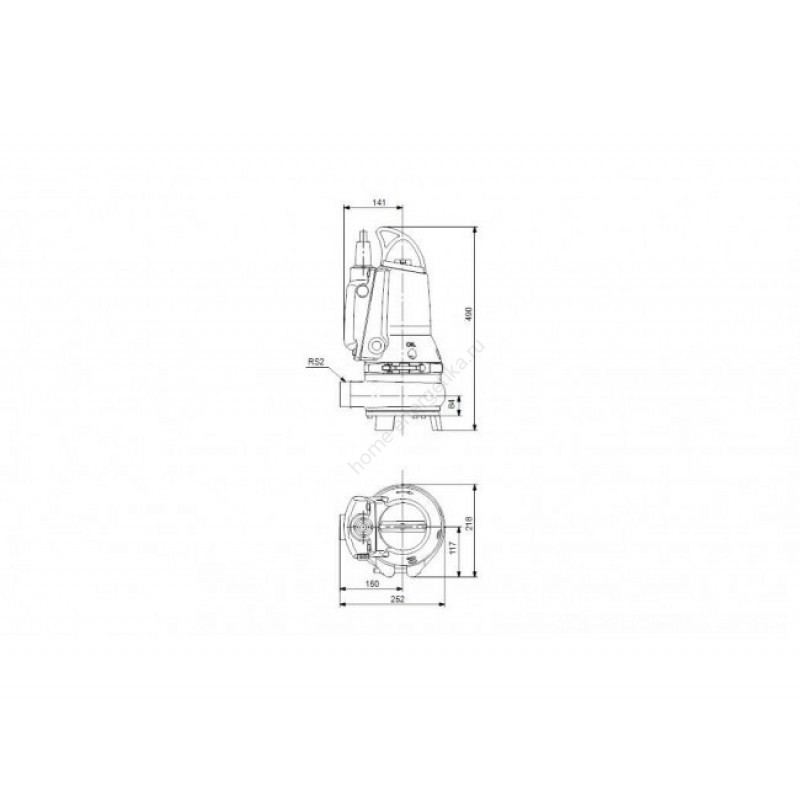

| Модель | Мощность P2 | Число фаз | Патрубок | Степень защиты | Класс изоляции |
|---|---|---|---|---|---|
| EF30.50.11.E.EX.2.1.502 | 1,1 кВт | 1 | R 2" | IP68 | F |
Типовое обозначение: EF30.50.11.E.EX.2.1.502 — EF (насос для сточных вод Grundfos), 30 (свободный проход 30 мм), 50 (номинальный диаметр напорного патрубка, мм), 11 (P2 = 1,1 кВт), E (электронное исполнение с функциями AUTOADAPT), EX (взрывозащищённое исполнение), 2 (2 полюса), 1 (однофазный электродвигатель), 50 (50 Гц), 2 (230 В, прямой пуск). Данные приведены по каталогу Grundfos DP/EF/SL1/SLV.
Для каких задач подходит этот насос
Grundfos EF30.50.11.E.EX.2.1.502 — решение для отведения дренажных и канализационных стоков:
- Дренаж и отведение поверхностных вод: с небольшими загрязнениями.
- Отведение воды с волокнистыми включениями: например, из прачечных.
- Отведение сточных вод от зданий: кроме стоков из туалетов.
- Отведение сточных вод от промышленных зданий: кроме стоков из туалетов.
- Частные дома, фермы, небольшие промышленные предприятия.
- Потенциально взрывоопасные среды: благодаря взрывозащищённому исполнению (Ex).
Технические характеристики Grundfos EF30.50.11.E.EX.2.1.502
| Параметр | Значение |
|---|---|
| Модель | Grundfos EF30.50.11.E.EX.2.1.502 |
| Производитель | Grundfos |
| Артикул | 96878446 |
| Тип | Погружной канализационный насос с полуоткрытым одноканальным рабочим колесом, взрывозащищённое исполнение (Ex), с электронным блоком AUTOADAPT |
| Класс взрывозащиты | Ex d IIB T4 / Ex n IIB T4 |
| Номинальная мощность P2 | 1,1 кВт |
| Потребляемая мощность P1 | 1,6 кВт |
| Номинальное напряжение | 1×230 В |
| Частота | 50 Гц |
| Номинальный ток | 7,4 А |
| Номинальная скорость | 2830 об/мин |
| Количество полюсов | 2 |
| Cos φ (полная нагрузка) | 0,97 |
| Cos φ (3/4 нагрузки) | 0,96 |
| Cos φ (1/2 нагрузки) | 0,89 |
| КПД двигателя (полная нагрузка) | 67% |
| КПД двигателя (3/4 нагрузки) | 66% |
| КПД двигателя (1/2 нагрузки) | 60% |
| Крутящий момент заторможенного ротора | 6,5 Нм |
| Момент инерции | 0,0037 кг·м² |
| Макс. число пусков в час | 30 |
| Напорный патрубок | R 2" |
| Макс. размер твёрдых включений | 30 мм |
| Материал корпуса насоса | Чугун EN-GJL-250 |
| Материал рабочего колеса | Чугун EN-GJS-500-7 (полуоткрытое одноканальное) |
| Рабочая жидкость | Вода |
| Диапазон температур жидкости | от 0 °C до +40 °C (для взрывозащищённого исполнения — не выше +40 °C) |
| Степень защиты (IP) | IP68 |
| Класс изоляции | F (155 °C) |
| Защита электродвигателя | Термовыключатель (2 шт.), встроенный электронный блок AUTOADAPT |
| Длина кабеля | 10 м |
| Допустимое отклонение напряжения | +6 / −10% |
| Уровень звукового давления | < 70 дБ(А) |
| Гарантия | 1 год |
Эксплуатационные ограничения
- Температура жидкости: от 0 °C до +40 °C (для взрывозащищённого исполнения — не выше +40 °C).
- Рабочая жидкость: вода.
- Максимальная глубина погружения при установке: 10 м.
- Максимальное рабочее давление: 6 бар.
- Максимальное число пусков в час: 30.
- Макс. размер твёрдых включений: 30 мм.
- pH перекачиваемой жидкости: от 4 до 10.
- Режим эксплуатации: периодический (S3), при полном погружении — непрерывный (S1).
- Не допускается: работа насоса на закрытую задвижку; перекачивание горючих жидкостей.
- Особые условия для взрывозащищённого исполнения: болты, используемые при замене, должны быть класса А2-70 или выше; уровень жидкости должен регулироваться двумя реле уровня останова; постоянно подключённый кабель должен быть защищён и выведен на клеммы за пределами потенциально взрывоопасной зоны.
Комплектация насоса Grundfos EF30.50.11.E.EX.2.1.502
- Погружной канализационный насос Grundfos EF30.50.11.E.EX.2.1.502 — 1 шт.
- Сетевой кабель длиной 10 м со свободным концом.
- Напорный патрубок R 2" для подсоединения к трубопроводу или гибкому шлангу.
- Паспорт, руководство по монтажу и эксплуатации.
- Гарантийный талон — срок гарантии 1 год.
Насосы EF могут быть установлены на автоматической трубной муфте или использоваться для переносной эксплуатации. Модель с индексом «E» оснащена встроенной системой управления AUTOADAPT; для изменения настроек используется модуль передачи данных Grundfos CIU и система дистанционного управления Grundfos GO. Для взрывозащищённого исполнения применяются специальные шкафы управления с защитой двигателя класса расцепления 10. Внешний вид и комплектация могут незначительно отличаться в зависимости от партии поставки. Уточняйте детали у менеджера.
Рекомендации по монтажу и эксплуатации
Важно! Монтаж и обслуживание насоса должны выполняться квалифицированными специалистами. Эксплуатация оборудования должна производиться персоналом, владеющим необходимыми знаниями и опытом работы. Для взрывозащищённого исполнения необходимо соблюдать дополнительные требования безопасности.
- Перед установкой: проверьте уровень масла в масляной камере. Убедитесь в свободном ходе рабочего колеса насоса. Осмотрите состояние торцевого уплотнения, уплотнительных колец и кабельного ввода.

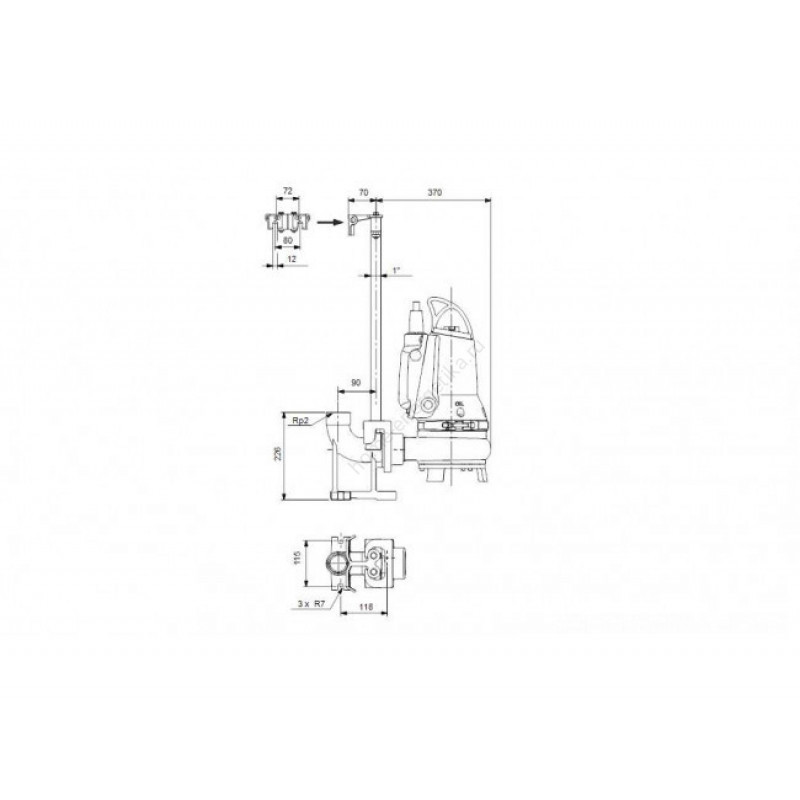

- Установка: насос может монтироваться на автоматической трубной муфте (стационарно) или использоваться для переносной погружной установки. При установке на илистую или неровную поверхность установите его на кирпичи. Очистите резервуар/колодец от камней, щебня, обломков перед опусканием насоса.
- Трубопровод: присоедините напорный трубопровод к патрубку R 2". При использовании трубопровода устанавливайте арматуру в следующем порядке, начиная от насоса: напорное соединение и необходимые фитинги, обратный клапан, задвижка. Для облегчения обслуживания установите резьбовое соединение или гибкую муфту.

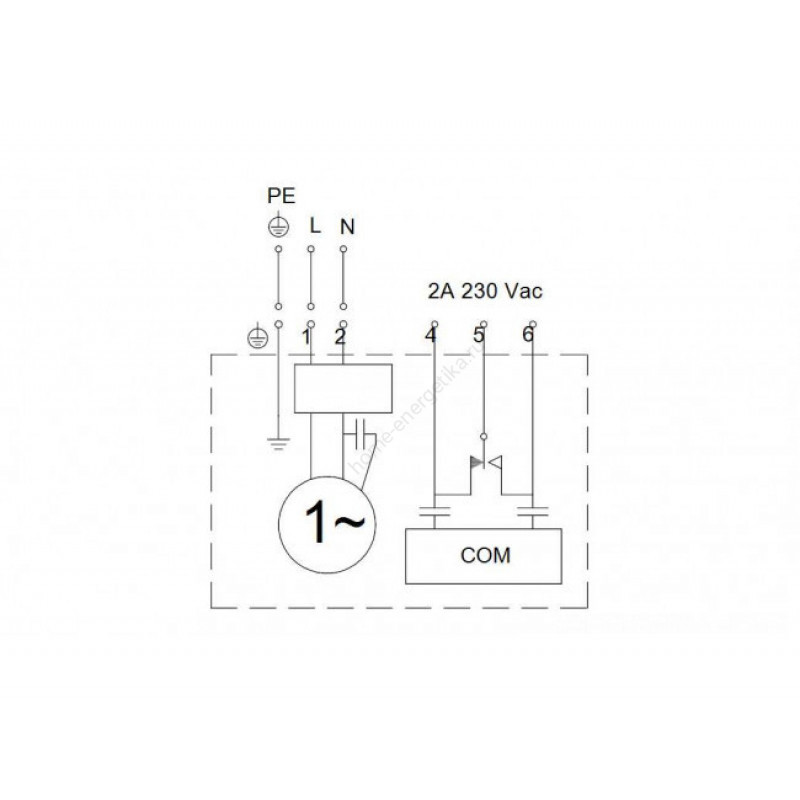

- Электрическое подключение: подключение к однофазной сети 1×230 В должно выполняться специалистом через отдельный защитный автомат электродвигателя. Допустимое отклонение напряжения — +6/−10%. Насосы поставляются с 10 м кабелем, конец кабеля свободный. Рабочий конденсатор — 30 мкФ, 450 В.
- Проверка направления вращения: насосы с однофазными электродвигателями имеют заводское соединение, обеспечивающее правильное направление вращения. Перед пуском проверьте направление вращения. Если направление неправильное, поменяйте местами любые две фазы кабеля питания.
- Запуск: насос должен быть полностью погружён в рабочую жидкость. Откройте имеющиеся задвижки, проверьте установки реле уровня, включите насос. Не допускайте работы насоса на закрытую задвижку и работы всухую.
- Эксплуатация: насос предназначен для периодической эксплуатации (S3). При полном погружении может также эксплуатироваться в непрерывном режиме (S1). Максимальное число пусков в час — 30. Встроенная защита AUTOADAPT останавливает насос при перегрузке на 5 минут; для перезагрузки отключите питание на 1 минуту.
- Техническое обслуживание: при нормальном режиме эксплуатации насос необходимо проверять через каждые 3000 часов работы или как минимум один раз в год. При высоком содержании твёрдых веществ или большой концентрации песка в перекачиваемой жидкости проверку выполняйте чаще. После 3000 часов работы замените масло (Shell Ondina 917 или аналогичное).
- Хранение: оборудование следует хранить в сухих помещениях с температурой от −30 °C до +60 °C. Максимальный назначенный срок хранения — 2 года. При хранении насосного агрегата необходимо прокручивать рабочее колесо не реже одного раза в месяц.
Частые вопросы о насосе Grundfos EF30.50.11.E.EX.2.1.502
Для каких жидкостей предназначен насос?
Насос предназначен для дренажных и поверхностных вод с небольшими загрязнениями, воды с волокнистыми включениями (например, из прачечных), сточных вод от зданий (кроме стоков из туалетов) и сточных вод от промышленных зданий (кроме стоков из туалетов). Рабочая жидкость — вода с температурой от 0 °C до +40 °C (для взрывозащищённого исполнения — не выше +40 °C).
Какое питание требуется для насоса?
Насос оснащён 1-фазным электродвигателем, работает от сети 1×230 В, 50 Гц. Номинальный ток — 7,4 А. Допустимое отклонение напряжения — +6/−10%. Потребляемая мощность P1 — 1,6 кВт, номинальная мощность P2 — 1,1 кВт. Рабочий конденсатор — 30 мкФ, 450 В.
Что означает индекс «E» в обозначении?
Индекс E означает электронное исполнение с функциями AUTOADAPT: встроенные датчики уровня и электро-механическая защита двигателя. Встроенная защита останавливает насос при перегрузке на 5 минут; для перезагрузки необходимо отключить питание на 1 минуту. Для изменения настроек используется модуль передачи данных Grundfos CIU и система дистанционного управления Grundfos GO.
Какой патрубок используется?
Насос имеет напорный патрубок R 2" для подсоединения к трубопроводу или гибкому шлангу. Может использоваться для свободной или стационарной установки, а также переносной эксплуатации.
Какие материалы контактируют с водой?
Корпус насоса выполнен из чугуна EN-GJL-250, рабочее колесо — из чугуна EN-GJS-500-7 (полуоткрытое одноканальное). Насос имеет картриджевое уплотнение вала. Электродвигатель оснащён двумя термовыключателями. Степень защиты — IP68, класс изоляции — F (155 °C).
Какая гарантия предоставляется на насос?
На насос Grundfos EF30.50.11.E.EX.2.1.502 предоставляется гарантия 1 год.
Итог: Grundfos EF30.50.11.E.EX.2.1.502 — это погружной канализационный насос с полуоткрытым одноканальным рабочим колесом во взрывозащищённом исполнении с электронным блоком AUTOADAPT, предназначенный для отведения дренажных и канализационных стоков. Насос оснащён 1-фазным электродвигателем мощностью P2 = 1,1 кВт (1×230 В, 50 Гц, 2830 об/мин), картриджевым уплотнением вала и двумя термовыключателями. Напорный патрубок R 2", максимальный размер твёрдых включений — 30 мм, степень защиты IP68, класс изоляции F, кабель 10 м. Насос подходит для дренажа и отведения поверхностных вод, воды с волокнистыми включениями, сточных вод от зданий и промышленных зданий (кроме стоков из туалетов), а также для потенциально взрывоопасных сред. Максимальная глубина погружения — 10 м, максимальное число пусков в час — 30.
Данное описание носит информационный характер. Перед покупкой и монтажом обязательно уточните параметры вашей системы и проконсультируйтесь со специалистом.
