Насос канализационный Grundfos SE1.110.200.100.4.52M.H.EX.51D
- Производитель:
- Модель:4546
- 10
Grundfos SE1.110.200.100.4.52M.H.EX.51D — это несамовсасывающий одноступенчатый центробежный насос во взрывозащищённом исполнении, предназначенный для перекачивания сточных вод, технологических вод и неочищенных сточных вод, не пропущенных через решётку, в потенциально взрывоопасных условиях. Насос рассчитан на периодическую и непрерывную эксплуатацию. Охлаждающий кожух обеспечивает возможность работы насоса, установленного в погруженном или «сухом» положении, без охлаждения электродвигателя. Вращающееся рабочее колесо S-tube® обеспечивает свободный сферический проход твёрдых частиц до 110 мм и подходит для сточных вод с содержанием сухих веществ до 3%.
Система регулирования зазора рабочего колеса SmartTrim позволяет обеспечивать максимальную производительность в течение всего срока службы. При монтаже на автоматической трубной муфте система уплотнения SmartSeal обеспечивает герметичное соединение. Насос поставляется в комплекте с электродвигателем Grundfos Blueflux® с высоким КПД, изготовленным из деталей, имеющих класс энергоэффективности IE3.
Ключевые особенности: исполнение H — сухая установка в горизонтальном положении (с охлаждающим кожухом); исполнение EX — взрывозащищённое исполнение с маркировкой Ex db eb h mb IIB T4, T3 Gb. Рабочее колесо — чугун EN-GJL-250 (стандартное исполнение). Насос широко применяется в муниципальных системах водоотведения, промышленных насосных станциях и на очистных сооружениях. Гарантия 1 год (у некоторых поставщиков — 2 года, уточняйте).
Преимущества насоса Grundfos SE1.110.200.100.4.52M.H.EX.51D
Взрывозащищённое исполнение
Маркировка взрывозащиты Ex db eb h mb IIB T4, T3 Gb. Насос предназначен для эксплуатации в потенциально взрывоопасных условиях (зоны 1 и 2). Использование должно быть согласовано с местными контролирующими организациями.
Рабочее колесо S-tube®
Закрытое одноканальное рабочее колесо S-tube® из чугуна EN-GJL-250 обеспечивает свободный проход твёрдых включений до 110 мм и высокую устойчивость к засорению. Подходит для сточных вод с содержанием сухих веществ до 3%. Простая конструкция без режущих элементов снижает износ и стоимость жизненного цикла.
Двигатель Grundfos Blueflux® (IE3)
Электродвигатель Grundfos Blueflux® с высоким КПД, изготовленный из деталей класса энергоэффективности IE3. Мощность P2 = 10 кВт (P1 = 12 кВт). Напряжение 3 × 380–415 В / 660–690 В, 50 Гц. Номинальный ток 23–21 / 13–13 А. Пуск «звезда-треугольник» (Y/D). Частота вращения 1482 об/мин.
Напор до 13 м
Максимальный гидростатический напор 13 м при максимальной подаче до 103 л/с (370,8 м³/ч). Максимальное рабочее давление — PN 10. Максимальная глубина установки — 20 м.
Надёжные уплотнения вала
Первичное уплотнение вала — SiC/SiC, вторичное — SiC/Carbon. Картриджное исполнение уплотнения упрощает обслуживание и замену без специальных инструментов.
Системы SmartTrim и SmartSeal
Система регулирования зазора рабочего колеса SmartTrim позволяет легко восстановить заводскую установку зазора и поддерживать высокий КПД без демонтажа насоса. Система уплотнения SmartSeal (при монтаже на автоматической трубной муфте) обеспечивает полностью герметичное соединение между насосом и коленом-основанием.

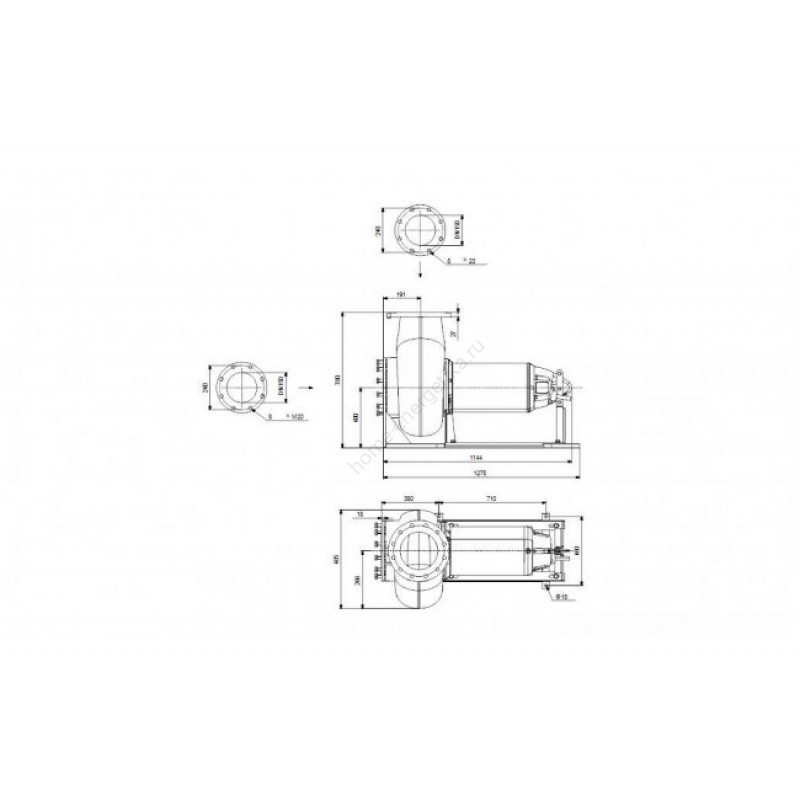

Сухая горизонтальная установка (H)
Исполнение H предназначено для сухой установки в горизонтальном положении. Охлаждающий кожух обеспечивает возможность работы без внешнего охлаждения электродвигателя. Насос предназначен для периодической и непрерывной эксплуатации (до 20 пусков в час).
| Модель | Мощность P2 | Макс. подача / напор | ||
|---|---|---|---|---|
| кВт | л.с. (прибл.) | л/с | м | |
| SE1.110.200.100.4.52M.H.EX.51D | 10 | ~13,6 | 103 | 13 |
Характеристики соответствуют классу 3B2 по ISO 9906:2012. Q = производительность, H = общий манометрический напор. Максимальная подача — 103 л/с (370,8 м³/ч).
Для каких задач подходит этот насос
Grundfos SE1.110.200.100.4.52M.H.EX.51D — взрывозащищённое решение для перекачивания загрязнённых сточных вод в муниципальных, промышленных и коммунальных системах:
- Муниципальные системы водоотведения: перекачивание бытовых и промышленных сточных вод.
- Промышленные насосные станции: технологические воды и неочищенные стоки, в том числе во взрывоопасных зонах.
- Очистные сооружения: подача стоков с твёрдыми и волокнистыми включениями.
- Канализационные системы: перекачивание неочищенных сточных вод, не пропущенных через решётку.
- Сухая горизонтальная установка (H): благодаря охлаждающему кожуху насос может работать в сухом положении без внешнего охлаждения.
Технические характеристики Grundfos SE1.110.200.100.4.52M.H.EX.51D
| Параметр | Значение |
|---|---|
| Модель | Grundfos SE1.110.200.100.4.52M.H.EX.51D |
| Артикул | 98179892 |
| Тип | Несамовсасывающий одноступенчатый центробежный насос для сточных вод (сухая горизонтальная установка), с охлаждающим кожухом, взрывозащищённое исполнение |
| Маркировка взрывозащиты | Ex db eb h mb IIB T4, T3 Gb |
| Тип монтажа | H — сухая установка в горизонтальном положении |
| Мощность (P2) | 10 кВт (P1 = 12 кВт) |
| Максимальный напор | 13 м |
| Максимальная производительность | 103 л/с (370,8 м³/ч) |
| Напряжение / частота | 3 × 380–415 В (D) / 660–690 В (Y), 50 Гц |
| Номинальный ток | 23–21 / 13–13 А |
| Способ пуска | «Звезда-треугольник» (Y/D) |
| Класс энергоэффективности | IE3 (двигатель Grundfos Blueflux®) |
| Частота вращения | 1482 об/мин (4 полюса) |
| Патрубок (вход/выход) | DN 200, фланец DIN, PN 10 |
| Материал корпуса насоса | Серый чугун EN-GJL-250 (EN 1561) |
| Материал рабочего колеса | Чугун EN-GJL-250 (стандартное исполнение), тип S-tube® |
| Первичное уплотнение вала | SiC/SiC |
| Вторичное уплотнение вала | SiC/Carbon |
| Степень защиты (IP) | IP68 |
| Класс изоляции | H (180 °C) |
| Максимальный размер частиц | 110 мм |
| Содержание сухих веществ | до 3% |
| Температура жидкости | 0 … +40 °C |
| Максимальное рабочее давление | PN 10 |
| Максимальная глубина установки | 20 м |
| Максимальное число пусков в час | 20 |
| Допуск по характеристикам | ISO 9906:2012 3B2 |
| Длина кабеля | 10 м (S1BN8-F) |
| Вес (нетто) | 425 кг (по данным Lenntech); у некоторых поставщиков — 468 кг |
| Гарантия | 1 год (у некоторых поставщиков — 2 года, уточняйте) |
Эксплуатационные ограничения
- Температура жидкости: от 0 °C до +40 °C.
- Максимальное рабочее давление: PN 10.
- Максимальная глубина установки: 20 м.
- Твёрдые частицы: до 110 мм.
- Содержание сухих веществ: до 3%.
- Режим работы: периодический и непрерывный (до 20 пусков в час).
- Требования к жидкости: сточные воды, технологические воды, неочищенные сточные воды, не пропущенные через решётку.
- Установка: сухая горизонтальная (тип H) или погружная (благодаря охлаждающему кожуху).
- Взрывозащита: эксплуатация в потенциально взрывоопасных условиях должна быть согласована с местными контролирующими организациями.
Комплектация насоса Grundfos SE1.110.200.100.4.52M.H.EX.51D
- Канализационный насос Grundfos SE1.110.200.100.4.52M.H.EX.51D — 1 шт.
- Кабель электропитания — 10 м (S1BN8-F).
- Встроенные датчики: датчик влажности (moisture sensor).
- Уплотнительные кольца и крепёжные винты (по комплектации поставщика).
- Паспорт и руководство по монтажу и эксплуатации.
Насос имеет взрывобезопасное исполнение. Соединение трубопровода — фланец DIN, вход/выход DN 200, PN 10. Для горизонтальной установки может потребоваться опора (арт. 98113366). Внешний вид и комплектация могут незначительно отличаться в зависимости от партии поставки. Уточняйте детали у менеджера.
Рекомендации по монтажу и эксплуатации
Важно! Монтаж и обслуживание насоса должны выполняться квалифицированными специалистами. Эксплуатация во взрывоопасных зонах должна соответствовать местным нормам и правилам.
- Перед установкой: убедитесь, что фундамент или опора достаточно прочны для веса насоса (~425 кг). Проверьте целостность корпуса, патрубков и кабеля. Убедитесь в соответствии маркировки взрывозащиты условиям эксплуатации.
- Установка: насос предназначен для сухой горизонтальной установки (тип H). Максимальная глубина установки — 20 м (при погружном варианте). Обеспечьте достаточное пространство для обслуживания.
- Трубопровод: присоедините трубопровод к фланцу DN 200 (DIN, PN 10). Убедитесь в герметичности соединений и отсутствии натяжения на патрубках насоса.
- Электрическое подключение: подключение к трёхфазной сети 380–415 В должно выполняться специалистом. Пуск — «звезда-треугольник» (Y/D). Номинальный ток 23–21 / 13–13 А. Обязательно используйте автоматический выключатель и УЗО. Для взрывозащищённого исполнения используйте кабели и вводы, соответствующие требованиям Ex.
- Запуск: проверьте направление вращения (для трёхфазных двигателей). Убедитесь, что насос не работает всухую (для «сухой» установки). Не включайте насос без жидкости!
- Эксплуатация: следите за показаниями манометра и амперметра. Не допускайте работы насоса при закрытой задвижке на напорной линии. При появлении шума, вибрации или перегрева остановите насос.
- Техническое обслуживание: регулярно проверяйте состояние уплотнений, отсутствие утечек и нагрев двигателя. Благодаря быстросъёмному хомуту демонтаж насоса для осмотра выполняется без специальных инструментов. При обслуживании во взрывоопасной зоне соблюдайте требования Ex-безопасности.
- Хранение: при длительном хранении слейте воду из корпуса, обработайте внутренние поверхности антикоррозийным составом и храните в сухом месте при температуре не ниже +5 °C.
Частые вопросы о насосе Grundfos SE1.110.200.100.4.52M.H.EX.51D
Какой максимальный расход и напор у насоса?
Максимальная производительность составляет 103 л/с (370,8 м³/ч), максимальный напор — 13 м.
Для каких жидкостей предназначен насос?
Насос предназначен для сточных вод, технологических вод и неочищенных сточных вод, не пропущенных через решётку. Рабочее колесо S-tube® обеспечивает проход твёрдых частиц до 110 мм и подходит для стоков с содержанием сухих веществ до 3%. Температура жидкости — от 0 °C до +40 °C.
Что означает индекс H в типовом обозначении?
Индекс H означает, что насос предназначен для сухой установки в горизонтальном положении (с охлаждающим кожухом, без необходимости внешнего охлаждения электродвигателя).
В чём отличие исполнения EX от стандартного?
Исполнение EX означает взрывозащищённое исполнение с маркировкой Ex db eb h mb IIB T4, T3 Gb. Такое исполнение предназначено для эксплуатации в потенциально взрывоопасных условиях (зоны 1 и 2). В стандартном исполнении (без EX) насос не имеет взрывозащиты.
Что означают системы SmartTrim и SmartSeal?
SmartTrim — система регулирования зазора рабочего колеса, позволяющая восстанавливать заводскую установку зазора без демонтажа насоса и поддерживать высокий КПД. SmartSeal — система уплотнения автоматической трубной муфты, обеспечивающая полностью герметичное соединение между насосом и коленом-основанием.
Какая гарантия предоставляется на насос?
Гарантия составляет 1 год (у некоторых поставщиков указана гарантия 2 года). Рекомендуем уточнить актуальные условия гарантии у менеджера при покупке.
Итог: Grundfos SE1.110.200.100.4.52M.H.EX.51D — это трёхфазный взрывозащищённый канализационный насос с рабочим колесом S-tube®, способный обеспечить подачу до 103 л/с при напоре до 13 м. Двигатель Grundfos Blueflux® (IE3, 380–415 В, IP68, класс изоляции H, пуск «звезда-треугольник»), корпус из чугуна EN-GJL-250, рабочее колесо S-tube® из чугуна, уплотнения SiC/SiC и SiC/Carbon, быстросъёмный хомут из нержавеющей стали, охлаждающий кожух, системы SmartTrim и SmartSeal делают его подходящим для муниципальных, промышленных и коммунальных задач: перекачивания сточных вод, технологических вод и неочищенных стоков. Маркировка взрывозащиты Ex db eb h mb IIB T4/T3 Gb позволяет использовать насос в потенциально взрывоопасных условиях. Исполнение H — сухая горизонтальная установка, что упрощает интеграцию в существующие системы.
Данное описание носит информационный характер. Перед покупкой и монтажом обязательно уточните параметры вашей системы и проконсультируйтесь со специалистом. Обратите внимание на расхождение в источниках по весу (425 кг / 468 кг) и максимальной глубине установки (20 м / 7 м для невзрывозащищённой версии). Для получения точных кривых и электрических характеристик используйте Grundfos Product Center. Эксплуатация во взрывоопасных зонах должна быть согласована с местными контролирующими организациями.
