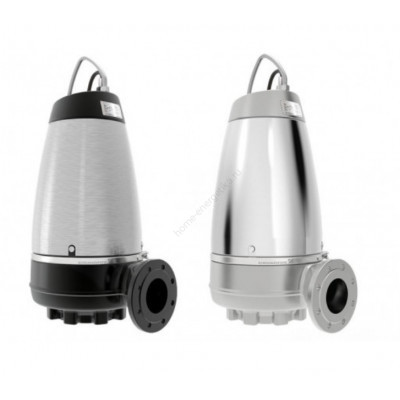

Насос канализационный Grundfos SE1.80.100.40.EX.4.51D.B
- Производитель:
- Модель:4363
- 10
Grundfos SE1.80.100.40.EX.4.51D.B — это несамовсасывающий одноступенчатый центробежный канализационный насос, предназначенный для перекачивания сточных вод, технологических вод и неочищенных сточных вод, не пропущенных через решетку. Насос предназначен для периодической и непрерывной эксплуатации. Безжидкостная система охлаждения, не требующая технического обслуживания, обеспечивает возможность использования насоса при установке в погруженном положении или «сухой» установке.
Рабочее колесо S-tube® обеспечивает свободный сферический проход твердых частиц до 80 мм и подходит для сточных вод с содержанием сухих веществ до 3%. Уникальная система монтажа с помощью хомута из нержавеющей стали позволяет быстро и легко выполнять демонтаж насоса с узла электродвигателя для технического обслуживания и осмотра. Соединение трубопровода обеспечивается с использованием фланца DIN.
Насос укомплектован электродвигателем Grundfos Blueflux® с высоким КПД. Исполнение EX — взрывозащищённое (Ex cd IIB T4/T3). Исполнение B — второе поколение конструкции. Модель оснащена картриджным торцевым уплотнением (первичное SiC/SiC, вторичное CARBON/CERAMICS). Гарантия 1 год.
Преимущества насоса Grundfos SE1.80.100.40.EX.4.51D.B
Взрывозащищённое исполнение (EX)
Исполнение EX обеспечивает взрывозащиту (Ex cd IIB T4/T3) для эксплуатации в потенциально взрывоопасных условиях [citation:2][citation:9]. Надёжная защита электродвигателя благодаря системе двойного картриджевого торцевого уплотнения.
Двигатель 4 кВт
4-полюсный электродвигатель мощностью 4 кВт (P2), P1 — 4,9 кВт. Питание 3×380–415 В, степень защиты IP68, класс изоляции F, частота вращения 1460 об/мин [citation:2][citation:9].
Напор до 17,1 метров
Максимальный гидростатический напор 17,1 м при подаче до 51,1 л/с [citation:2]. Оптимален для небольших и средних канализационных станций.
Рабочее колесо S-tube®
Закрытое канальное рабочее колесо с трубчатой проточной частью обеспечивает свободный проход частиц до 80 мм и высокий гидравлический КПД (до 71%) без риска засорения [citation:2].
Гибкая установка (погружная / сухая)
Безжидкостная система охлаждения позволяет эксплуатировать насос как в погруженном положении, так и при «сухой» установке без дополнительного охлаждения двигателя [citation:2].
Быстросъёмный хомут
Уникальная система монтажа с помощью хомута из нержавеющей стали позволяет быстро и легко выполнять демонтаж насоса с узла электродвигателя для технического обслуживания и осмотра без специальных инструментов.
Для каких задач подходит этот насос
Grundfos SE1.80.100.40.EX.4.51D.B — решение для муниципальных, промышленных и коммунальных задач:
- Городские канализационные насосные станции: перекачивание неочищенных городских сточных вод.
- Очистные сооружения: первичные и вторичные отстойники, перекачивание осадка и ила.
- Ливневые насосные станции: отвод дождевых и талых вод.
- Промышленные предприятия: перекачивание технологических и промышленных сточных вод, в том числе во взрывоопасных зонах.
- Многоквартирные дома и общественные здания: хозяйственно-бытовые сточные воды.
Технические характеристики Grundfos SE1.80.100.40.EX.4.51D.B
| Параметр | Значение |
|---|---|
| Модель | Grundfos SE1.80.100.40.EX.4.51D.B |
| Производитель | Grundfos |
| Артикул | 96048073 |
| Тип | Несамовсасывающий одноступенчатый центробежный канализационный насос с безжидкостной системой охлаждения, для погружной или сухой установки, взрывозащищённый (EX) |
| Мощность (P2) | 4 кВт |
| Номинальная потребляемая мощность (P1) | 4,9 кВт |
| Максимальный гидростатический напор | 17,1 м |
| Максимальная производительность | 51,1 л/с (184 м³/ч) |
| Напряжение / частота | 3×380–415 В, 50 Гц |
| Номинальный ток | 10,0–10,2 А |
| Пусковой ток | 67 А |
| Количество полюсов | 4 |
| Номинальная частота вращения | 1460 об/мин |
| Коэффициент мощности (cos φ) | 0,73 (при полной нагрузке) |
| Способ пуска | Звезда/треугольник (Y/D) |
| Патрубки (DN) | Всасывающий: DN 100, Нагнетательный: DN 100 |
| Материал корпуса насоса | Серый чугун EN-GJL-250 (EN 1561) |
| Материал рабочего колеса | Чугун |
| Тип рабочего колеса | Закрытое канальное S-tube® (одноканальное) |
| Первичное уплотнение вала | SiC/SiC |
| Вторичное уплотнение вала | CARBON/CERAMICS |
| Максимальный размер твердых частиц | 80 мм |
| Содержание сухих веществ | до 3% |
| Охлаждающий кожух | Да |
| Исполнение насоса | EX — взрывозащищённое (Ex cd IIB T4/T3) |
| Степень защиты (IP) | IP68 |
| Класс изоляции | F |
| Максимальная температура жидкости | 0 … +40 °C |
| Максимальная глубина погружения | 20 м |
| Допуски по рабочим характеристикам | ISO 9906:2012, класс 3B2 |
| Режим работы | Продолжительный S1 / до 20 пусков в час |
| Длина кабеля | 10 м (LYNIFLEX) |
| Вес (нетто) | ~158 кг |
| Гарантия | 1 год |
Эксплуатационные ограничения
- Температура жидкости: от 0 °C до +40 °C.
- Максимальная глубина погружения: 20 м.
- Твердые частицы: до 80 мм.
- Режим работы: продолжительный S1, до 20 пусков в час.
- Требования к жидкости: сточные воды, технологические воды, неочищенные сточные воды с содержанием сухих веществ до 3%.
- Установка: погружная или сухая (благодаря безжидкостной системе охлаждения).
Комплектация насоса Grundfos SE1.80.100.40.EX.4.51D.B
- Канализационный насос Grundfos SE1.80.100.40.EX.4.51D.B — 1 шт.
- Кабель питания — стандартная длина 10 м (LYNIFLEX).
- Инструкция по эксплуатации — на русском языке.
- Гарантийный талон — срок гарантии 1 год.
По запросу доступны исполнения с кабелем другой длины, датчиками Pt1000 (исполнения с датчиками), а также различные варианты монтажных принадлежностей (автоматическая трубная муфта 96090994, кольцевое основание). Внешний вид и комплектация могут незначительно отличаться в зависимости от партии поставки. Уточняйте детали у менеджера.
Рекомендации по монтажу и эксплуатации
Важно! Монтаж и обслуживание насоса должны выполняться квалифицированными специалистами. Взрывозащищённое исполнение требует особого соблюдения норм и правил эксплуатации во взрывоопасных зонах.
- Перед установкой: убедитесь, что фундамент или опора достаточно прочны для веса насоса (~158 кг) и вибраций. Проверьте целостность корпуса и патрубков.
- Установка: насос может эксплуатироваться как в погруженном положении, так и при «сухой» установке благодаря безжидкостной системе охлаждения. Обеспечьте достаточное пространство для обслуживания двигателя.
- Трубопровод: присоедините всасывающий и нагнетательный трубопроводы к патрубкам DN 100. Для эффекта самоочистки скорость потока в трубопроводе должна быть больше 1 м/с. Убедитесь в герметичности соединений.
- Электрическое подключение: подключение к трехфазной сети 380–415 В должно выполняться специалистом через автоматический выключатель и устройство защитного отключения (УЗО). Пуск звезда/треугольник (Y/D).
- Запуск: перед первым запуском проверьте направление вращения рабочего колеса. Благодаря безжидкостной системе охлаждения допускается как погружённая, так и «сухая» установка.
- Эксплуатация: следите за показаниями манометра и амперметра. Не допускайте работы насоса при закрытой задвижке на напорной линии. При появлении шума или вибрации остановите насос.
- Техническое обслуживание: регулярно проверяйте состояние уплотнения, отсутствие утечек и нагрев двигателя. Благодаря быстросъёмному хомуту из нержавеющей стали демонтаж насоса для обслуживания выполняется быстро и без специальных инструментов.
- Хранение: при длительном хранении (более 1 месяца) слейте воду из корпуса, обработайте внутренние поверхности антикоррозийным составом и храните в сухом месте при температуре не ниже +5 °C.
Частые вопросы о насосе Grundfos SE1.80.100.40.EX.4.51D.B
Какой максимальный расход и напор у насоса?
Максимальный гидростатический напор SE1.80.100.40.EX.4.51D.B составляет 17,1 метра, максимальная производительность — 51,1 л/с (184 м³/ч).
Для каких жидкостей предназначен насос?
Насос предназначен для сточных вод, технологических вод и неочищенных сточных вод, не пропущенных через решетку. Рабочее колесо S-tube® обеспечивает свободный проход твердых частиц до 80 мм. Содержание сухих веществ — до 3%. Температура перекачиваемой жидкости — от 0 °C до +40 °C.
Какое питание требуется для насоса?
Насос оснащён трехфазным двигателем и работает от сети 3×380–415 В, 50 Гц. Мощность двигателя P2 — 4 кВт, P1 — 4,9 кВт. Способ пуска — звезда/треугольник (Y/D).
Какие материалы контактируют с водой?
Корпус насоса выполнен из серого чугуна EN-GJL-250, рабочее колесо — из чугуна, первичное уплотнение — SiC/SiC, вторичное — CARBON/CERAMICS.
Какая гарантия предоставляется на насос?
На насос Grundfos SE1.80.100.40.EX.4.51D.B предоставляется официальная гарантия 1 год с момента покупки. Гарантийное обслуживание осуществляется через официальных дилеров компании Grundfos.
Итог: Grundfos SE1.80.100.40.EX.4.51D.B — это канализационный насос с безжидкостной системой охлаждения, способный работать как в погруженном, так и в «сухом» положении, во взрывозащищённом исполнении EX, обеспечивающий напор до 17,1 метра и подачу до 51,1 л/с. Двигатель 4 кВт (IP68, класс изоляции F), рабочее колесо S-tube® с проходом до 80 мм, быстросъёмный хомут из нержавеющей стали и картриджное уплотнение SiC/SiC делают его подходящим для муниципальных, промышленных и коммунальных задач, включая взрывоопасные зоны.
Данное описание носит информационный характер. Перед покупкой и монтажом обязательно уточните параметры вашей системы и проконсультируйтесь со специалистом.
