Насос канализационный Grundfos SEV.80.80.40.4.51D
- Производитель:
- Модель:4576
- 10
Grundfos SEV.80.80.40.4.51D — это несамовсасывающий одноступенчатый центробежный канализационный насос с свободно-вихревым рабочим колесом SuperVortex, предназначенный для перекачивания сточных вод, технологических вод и неочищенных сточных вод, не пропущенных через решётку. Насос предназначен для периодической и непрерывной эксплуатации.
Насос выполнен с безжидкостной системой охлаждения, не требующей технического обслуживания, что обеспечивает возможность использования насоса как при установке в погружённом положении, так и при «сухой» установке. Эффективное рабочее колесо SuperVortex обеспечивает проход длинных волокон и твёрдых частиц до 80 мм и подходит для сточных вод с содержанием сухих веществ до 5%.
Уникальная система монтажа с помощью хомута из нержавеющей стали позволяет быстро и легко выполнять демонтаж насоса с узла электродвигателя для технического обслуживания и осмотра — не требуются никакие специальные инструменты. Соединение трубопровода обеспечивается с использованием фланца DIN. Гарантия 1 год.
Преимущества насоса Grundfos SEV.80.80.40.4.51D
Рабочее колесо SuperVortex
Свободно-вихревое рабочее колесо SuperVortex обеспечивает проход длинных волокон и твёрдых частиц до 80 мм, подходит для сточных вод с содержанием сухих веществ до 5%.
Безжидкостная система охлаждения
Безжидкостная система охлаждения с замкнутым контуром не требует технического обслуживания и обеспечивает возможность использования насоса как при погружённой, так и при «сухой» установке.
Двигатель 4 кВт, 3×380–415 В
Трёхфазный асинхронный электродвигатель P2 = 4 кВт, 4 полюса, номинальная скорость 1475 об/мин, напряжение 3×380–415 В, частота 50 Гц. Класс изоляции H (180 °C).
Двойное картриджевое уплотнение вала
Надёжная защита электродвигателя от попадания перекачиваемой жидкости за счёт системы двойного картриджевого торцевого уплотнения вала.
Быстрая разборка
Система монтажа с помощью хомута из нержавеющей стали позволяет быстро и легко выполнять демонтаж насоса с узла электродвигателя для технического обслуживания. Специальные инструменты не требуются.
Класс энергоэффективности IE3
Электродвигатели выполнены на основе компонентов класса энергоэффективности IE3 и соответствуют самым современным стандартам. Степень защиты — IP68.

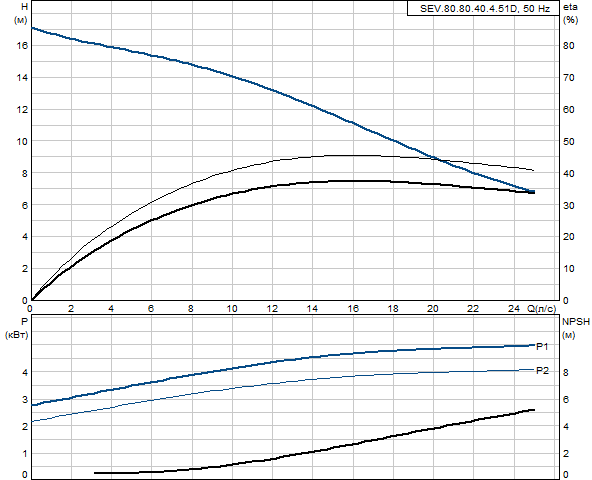

График рабочих характеристик (50 Гц)
| Модель | Мощность P2 | Число фаз | Патрубок | Степень защиты | Класс изоляции |
|---|---|---|---|---|---|
| SEV.80.80.40.4.51D | 4 кВт | 3 | DN 80 | IP68 | H |
Типовое обозначение: SEV.80.80.40.4.51D — SE (канализационный насос с охлаждающим кожухом), V (свободно-вихревое рабочее колесо SuperVortex), 80 (максимальный размер твёрдых включений, мм), 80 (номинальный диаметр напорного патрубка, мм), 40 (P2 = 4,0 кВт), 4 (4 полюса), 51D (3×380–415 В, звезда/треугольник), D (сухой монтаж в вертикальном положении). Данные приведены по каталогу Grundfos SE и SL 9–30 кВт.
Для каких задач подходит этот насос
Grundfos SEV.80.80.40.4.51D — решение для перекачивания сточных вод в муниципальных, бытовых и промышленных системах:
- Дренажные и грунтовые воды.
- Хозяйственно-бытовые сточные воды.
- Городские сточные воды.
- Промышленные сточные воды.
- Техническая и охлаждающая вода.
- Городские канализационные насосные станции, насосные станции на очистных сооружениях, ливневые насосные станции, общественные здания, многоквартирные дома, заводы и промышленные предприятия.
Технические характеристики Grundfos SEV.80.80.40.4.51D
| Параметр | Значение |
|---|---|
| Модель | Grundfos SEV.80.80.40.4.51D |
| Производитель | Grundfos |
| Артикул | 96047797 |
| Тип | Погружной канализационный насос с свободно-вихревым рабочим колесом SuperVortex |
| Номинальная мощность P2 | 4 кВт |
| Потребляемая мощность P1 | 5,2 кВт |
| Номинальное напряжение | 3×380–415 В |
| Частота | 50 Гц |
| Номинальный ток | 9,5–8,5 А |
| Номинальная скорость | 1475 об/мин |
| Количество полюсов | 4 |
| Метод пуска | Y/D (звезда/треугольник) |
| Cos φ (полная нагрузка) | 0,84 |
| Cos φ (3/4 нагрузки) | 0,74 |
| Cos φ (1/2 нагрузки) | 0,63 |
| КПД двигателя (полная нагрузка) | 88% |
| КПД двигателя (3/4 нагрузки) | 88% |
| КПД двигателя (1/2 нагрузки) | 86% |
| Момент инерции | 0,049 кг·м² |
| Макс. вращающий момент | 137 Нм |
| Напорный патрубок | DN 80 |
| Макс. размер твёрдых включений | 80 мм |
| Макс. содержание сухих веществ | до 5% |
| Материал корпуса насоса | Чугун EN-GJL-250 |
| Материал рабочего колеса | Чугун EN-GJL-250 (SuperVortex) |
| Рабочая жидкость | Сточные воды, технологические воды |
| Диапазон температур жидкости | от 0 °C до +40 °C (кратковременно до +60 °C, не более 3 мин) |
| Степень защиты (IP) | IP68 |
| Класс изоляции | H (180 °C) |
| Защита электродвигателя | Термовыключатель (3 шт.), реле влажности, реле утечки |
| Длина кабеля | 10 м |
| Макс. глубина погружения | 20 м |
| Макс. рабочее давление | 10 бар (PN 10) |
| Уровень звукового давления | < 70 дБ(А) |
| Гарантия | 1 год |
Эксплуатационные ограничения
- Температура жидкости: от 0 °C до +40 °C (кратковременно до +60 °C, не более 3 минут, только для насосов не во взрывозащищённом исполнении).
- Рабочая жидкость: сточные воды, технологические воды.
- Максимальная глубина погружения при установке: 20 м.
- Максимальное рабочее давление: 10 бар (PN 10).
- Максимальное число пусков в час: 20.
- Макс. размер твёрдых включений: 80 мм.
- Макс. содержание сухих веществ: до 5%.
- pH перекачиваемой жидкости: от 4 до 14.
- Режим эксплуатации: периодический и непрерывный.
- Не допускается: работа насоса на закрытую задвижку; перекачивание горючих жидкостей.
Комплектация насоса Grundfos SEV.80.80.40.4.51D
- Погружной канализационный насос Grundfos SEV.80.80.40.4.51D — 1 шт.
- Сетевой кабель длиной 10 м со свободным концом.
- Паспорт, руководство по монтажу и эксплуатации.
- Гарантийный талон — срок гарантии 1 год.
Насосы SE и SL могут быть установлены следующими способами: переносная погружная установка на кольцевом основании; погружная установка на автоматической трубной муфте с полным погружением электродвигателя; полупогружная установка на автоматической трубной муфте (электродвигатель не погружён); вертикальная «сухая» установка; горизонтальная «сухая» установка. Управление насосом осуществляется с помощью системы Dedicated Controls или шкафов управления LC. Внешний вид и комплектация могут незначительно отличаться в зависимости от партии поставки. Уточняйте детали у менеджера.
Рекомендации по монтажу и эксплуатации
Важно! Монтаж и обслуживание насоса должны выполняться квалифицированными специалистами. Эксплуатация оборудования должна производиться персоналом, владеющим необходимыми знаниями и опытом работы.
- Перед установкой: проверьте уровень масла в масляной камере. Убедитесь в свободном ходе рабочего колеса насоса. Осмотрите состояние торцевого уплотнения, уплотнительных колец и кабельного ввода.
- Установка: насос может монтироваться на автоматической трубной муфте (стационарно), на кольцевом основании (переносно) или устанавливаться «сухим» способом. При установке на илистую или неровную поверхность установите его на кирпичи. Очистите резервуар/колодец от камней, щебня, обломков перед опусканием насоса.
- Трубопровод: присоедините напорный трубопровод к патрубку DN 80 (фланец DIN). При использовании трубопровода устанавливайте арматуру в следующем порядке, начиная от насоса: напорное соединение и необходимые фитинги, обратный клапан, задвижка. Для облегчения обслуживания установите резьбовое соединение или гибкую муфту.
- Электрическое подключение: подключение к трёхфазной сети 3×380–415 В должно выполняться специалистом через отдельный защитный автомат электродвигателя. Допустимое отклонение напряжения — ±10%. Насосы поставляются с 10 м кабелем, конец кабеля свободный.
- Проверка направления вращения: перед пуском проверьте направление вращения. Правильным считается вращение по часовой стрелке, если смотреть на двигатель сверху. Если направление неправильное, поменяйте местами любые две фазы кабеля питания.
- Запуск: насос должен быть полностью погружён в рабочую жидкость. Откройте имеющиеся задвижки, проверьте установки реле уровня, включите насос. Не допускайте работы насоса на закрытую задвижку и работы всухую.
- Эксплуатация: насос предназначен для периодической и непрерывной эксплуатации. Максимальное число пусков в час — 20. При использовании преобразователя частоты рекомендуется работать в диапазоне 30–100% номинальной скорости при скорости потока выше 1 м/с.
- Техническое обслуживание: при нормальном режиме эксплуатации насос необходимо проверять через каждые 3000 часов работы или как минимум один раз в год. При высоком содержании твёрдых веществ или большой концентрации песка в перекачиваемой жидкости проверку выполняйте чаще. После 3000 часов работы замените масло (Shell Ondina 917 или аналогичное).
- Хранение: оборудование следует хранить в сухих помещениях с температурой от −30 °C до +60 °C. Максимальный назначенный срок хранения — 2 года. При хранении насосного агрегата необходимо прокручивать рабочее колесо не реже одного раза в месяц.
Частые вопросы о насосе Grundfos SEV.80.80.40.4.51D
Для каких жидкостей предназначен насос?
Насос предназначен для сточных вод, технологических вод и неочищенных сточных вод, не пропущенных через решётку. Рабочая жидкость — вода с температурой от 0 °C до +40 °C (кратковременно до +60 °C, не более 3 минут).
Какое питание требуется для насоса?
Насос оснащён 3-фазным электродвигателем, работает от сети 3×380–415 В, 50 Гц. Номинальный ток — 9,5–8,5 А. Потребляемая мощность P1 — 5,2 кВт, номинальная мощность P2 — 4 кВт. Метод пуска — Y/D (звезда/треугольник).
Что означает индекс «V» в обозначении?
Индекс V означает свободно-вихревое рабочее колесо SuperVortex, которое обеспечивает проход длинных волокон и твёрдых частиц до 80 мм и подходит для сточных вод с содержанием сухих веществ до 5%.
Что означает индекс «D» в обозначении?
Индекс D означает канализационный насос с охлаждающим кожухом для сухого монтажа в вертикальном положении (SE). Насос также может использоваться при погружённой установке благодаря безжидкостной системе охлаждения с замкнутым контуром.
Какой патрубок используется?
Насос имеет напорный патрубок DN 80 с фланцем DIN. Может использоваться для свободной или стационарной установки, а также переносной эксплуатации.
Какие материалы контактируют с водой?
Корпус насоса выполнен из чугуна EN-GJL-250, рабочее колесо — из чугуна EN-GJL-250 (SuperVortex). Насос имеет двойное картриджевое торцевое уплотнение вала. Электродвигатель оснащён термовыключателями, реле влажности и реле утечки. Степень защиты — IP68, класс изоляции — H (180 °C).
Какая гарантия предоставляется на насос?
На насос Grundfos SEV.80.80.40.4.51D предоставляется гарантия 1 год.
Итог: Grundfos SEV.80.80.40.4.51D — это погружной канализационный насос с свободно-вихревым рабочим колесом SuperVortex, предназначенный для перекачивания сточных вод, технологических вод и неочищенных сточных вод. Насос оснащён 3-фазным электродвигателем мощностью P2 = 4 кВт (3×380–415 В, 50 Гц, 1475 об/мин), двойным картриджевым торцевым уплотнением вала и термовыключателями. Напорный патрубок DN 80, максимальный размер твёрдых включений — 80 мм, содержание сухих веществ — до 5%, степень защиты IP68, класс изоляции H, кабель 10 м, максимальная глубина погружения 20 м. Насос подходит для дренажных и грунтовых вод, хозяйственно-бытовых, городских и промышленных сточных вод, технической и охлаждающей воды. Благодаря безжидкостной системе охлаждения возможна как погружённая, так и «сухая» установка. Максимальное число пусков в час — 20.
Данное описание носит информационный характер. Перед покупкой и монтажом обязательно уточните параметры вашей системы и проконсультируйтесь со специалистом.
