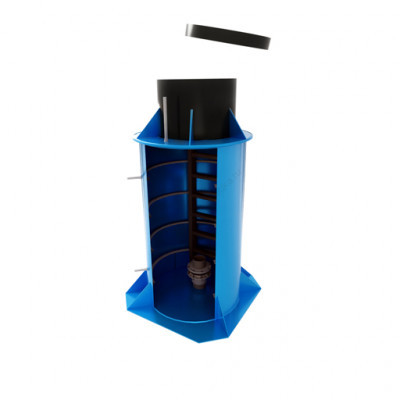

Кессон пластиковый тип 1 с муфтой, с лестницей, круглый

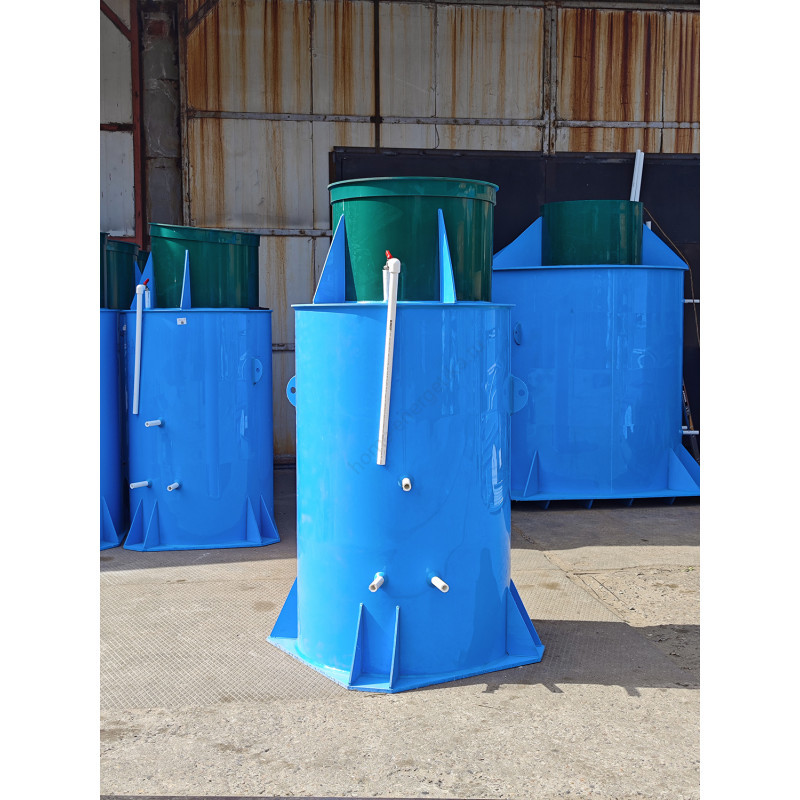

Кессон «ЭКОБАТ» 1 тип 1 — это герметичная пластиковая конструкция, устанавливаемая в грунт для защиты скважины, трубопроводов и сопутствующего оборудования от промерзания, проникновения грунтовых, сточных и подводных вод. Изделие относится к линейке профессиональных кессонов для скважин, разработанных для обеспечения надёжной эксплуатации водозаборных узлов в условиях сурового российского климата. Кессон «ЭКОБАТ» обеспечивает комфортный доступ к оборудованию, сохраняя его работоспособность при низких температурах и в сложных гидрогеологических условиях.

Преимущества и конструктивные особенности кессона «ЭКОБАТ»

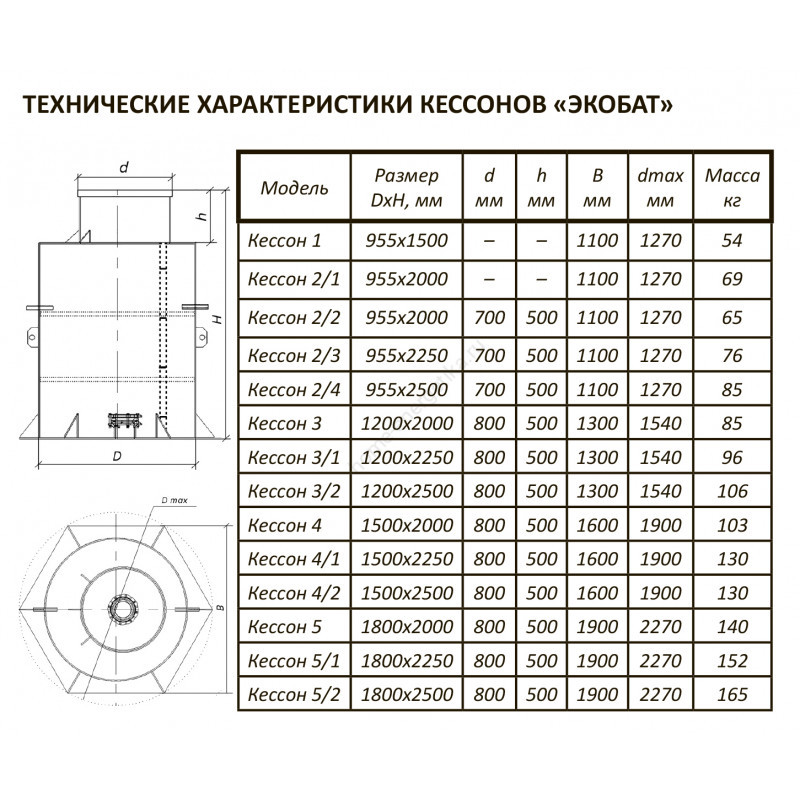

Технические характеристики кессона «ЭКОБАТ» 1 тип 1

Комплектация кессона «ЭКОБАТ»

В стандартную комплектацию кессона входит всё необходимое для установки и начала эксплуатации:

• Кессон «ЭКОБАТ» – основная герметичная конструкция.
• Крышка – для герметичного закрытия горловины.
• Паспорт изделия – с полной технической информацией и инструкцией по монтажу.

Дополнительное оборудование для кессона «ЭКОБАТ»

Для расширения функциональности и повышения комфорта эксплуатации доступно дополнительное оборудование:

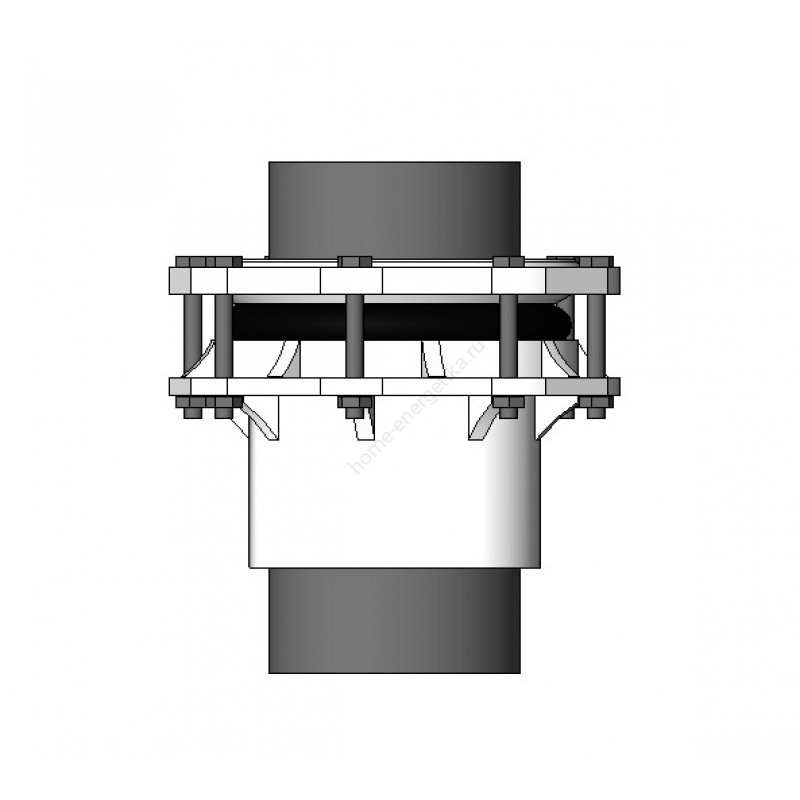

• Муфта «ЭКОБАТ» – обеспечивает дополнительную герметизацию соединения с обсадной трубой.

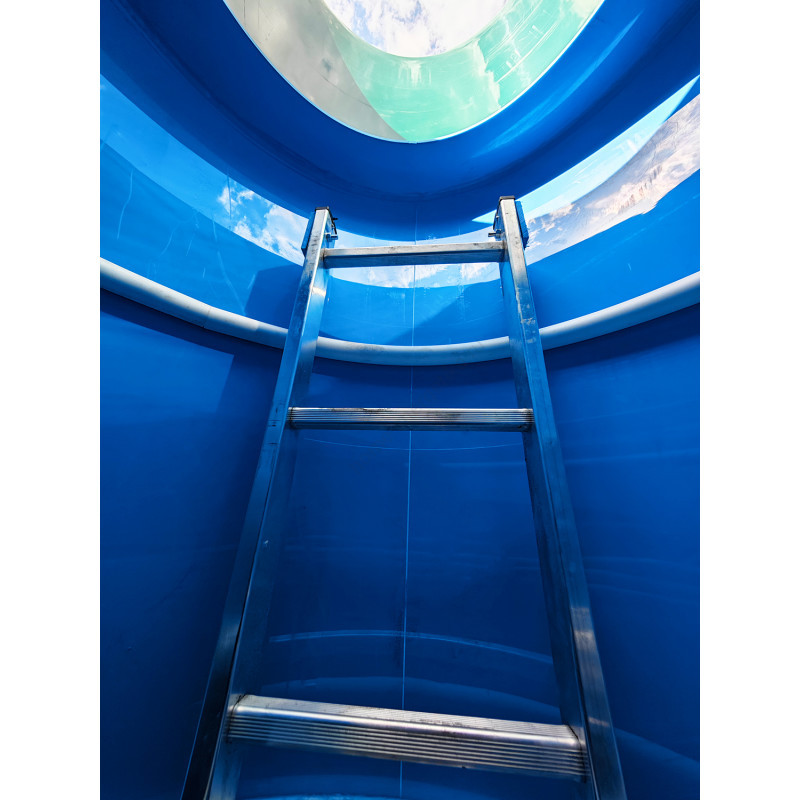

• Лестница – для удобного доступа в рабочую камеру.

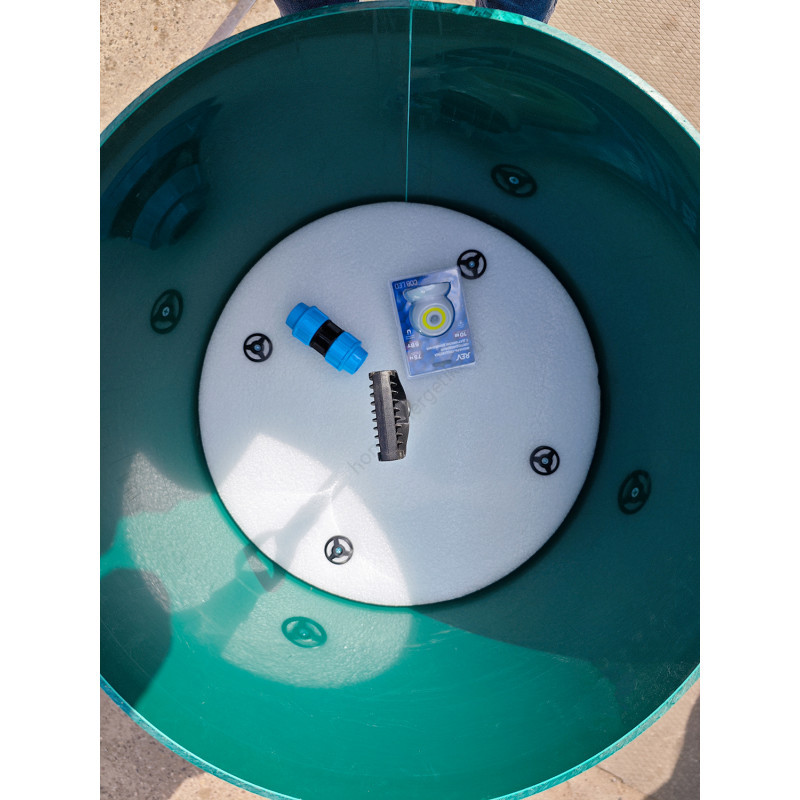

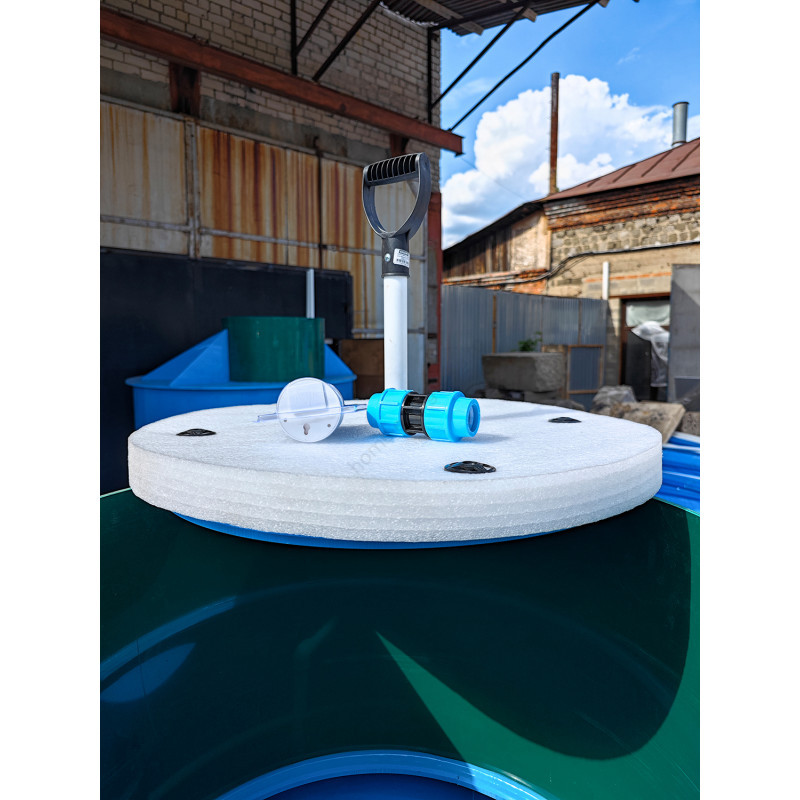

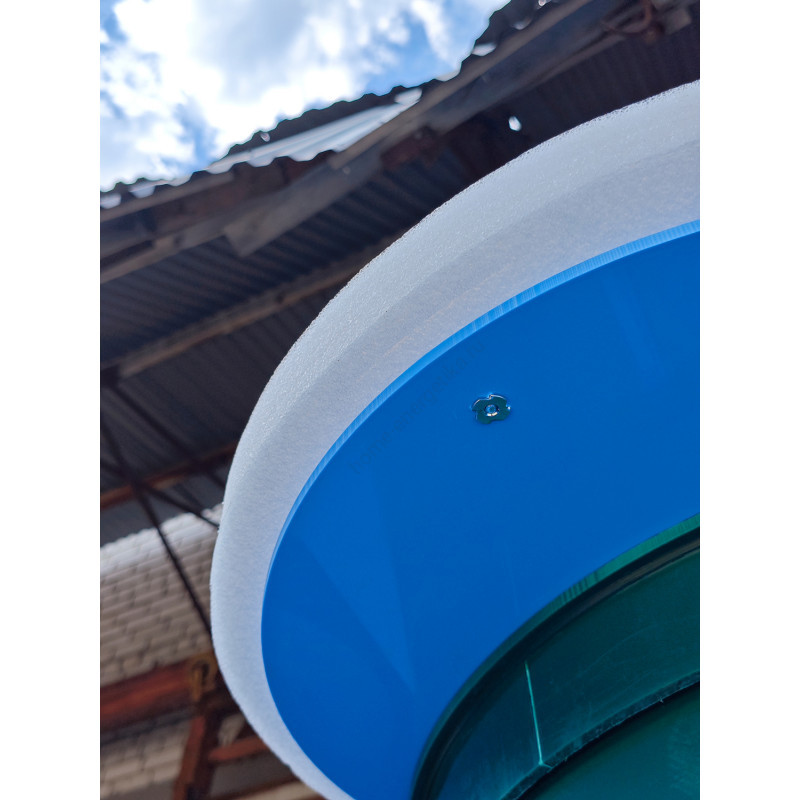

• Крышка-утеплитель – для дополнительной теплоизоляции горловины в условиях экстремально низких температур.

Области применения кессона «ЭКОБАТ»

Кессон «ЭКОБАТ» 1 тип 1 используется в различных сферах водоснабжения и строительства:

• Автономное водоснабжение частных домов – защита скважинного оборудования в коттеджах, дачных участках и загородных резиденциях.
• Садоводство и орошение – компактное решение для защиты скважин на небольших участках.
• Коммунальное хозяйство – обустройство водозаборных узлов в поселках и микрорайонах.
• Строительство – временное и постоянное обустройство скважин на строительных площадках.

Инструкция по монтажу кессона «ЭКОБАТ»

Работы по установке и монтажу кессона «ЭКОБАТ» рекомендуется проводить при помощи специализированной монтажной бригады. Последовательность действий:

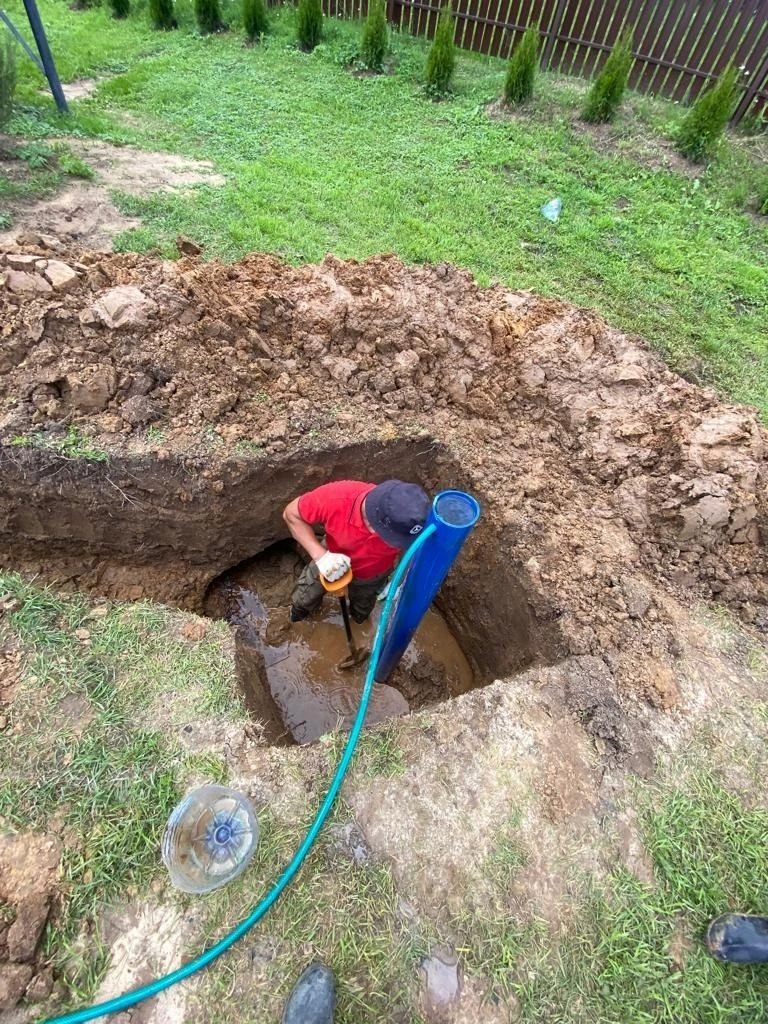

• Заранее подготовьте котлован под кессон.
• Перед установкой оборудования произведите внешний осмотр изделия. Детали оборудования не должны иметь вмятин, трещин и других дефектов.
• Перед монтажом кессона произведите тщательную очистку обсадной скважинной трубы от грязи и ржавчины.

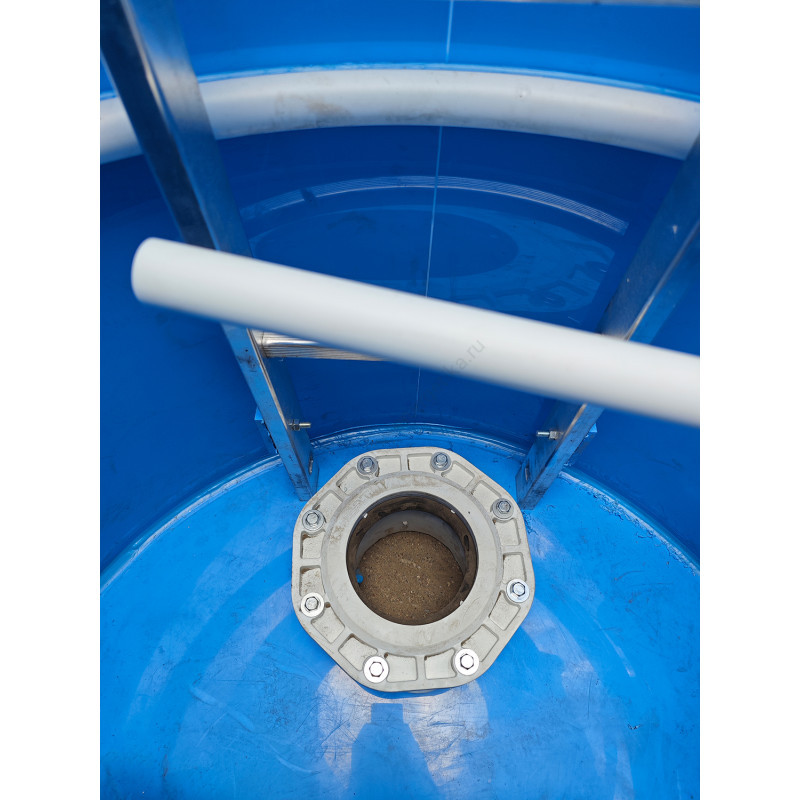

• Раскрутите болты и разберите фланцевую муфту «ЭКОБАТ» внутри кессона.
• При необходимости отрежьте необходимый размер обсадной трубы (горловина кессона должна быть выше уровня земли не менее 10 см).
• Очищенную трубу обработайте силиконовым герметиком от фланца муфты вверх на 5–10 см для выравнивания микронеровностей поверхности трубы.
• Наденьте очищенное от загрязнений уплотнительное кольцо на обсадную трубу, убедитесь, что кольцо плотно прилегает к нижнему фланцу кессона.
• Разместите кессон на обсадную трубу таким образом, чтобы труба вошла в основание соединительной муфты, встроенной в массивное дно кессона. Проследите, чтобы горловина кессона была выше уровня земли не менее чем на 10 см. При монтаже кессона исключите перекосы.
• Наденьте верхний фланец, равномерно затяните болты, резиновое кольцо герметично зафиксирует кессон на обсадной трубе.
• Выровняйте кессон по уровню. Проследите, чтобы зазоры между обсадной трубой и фланцем муфты были максимально идентичны по всему диаметру.

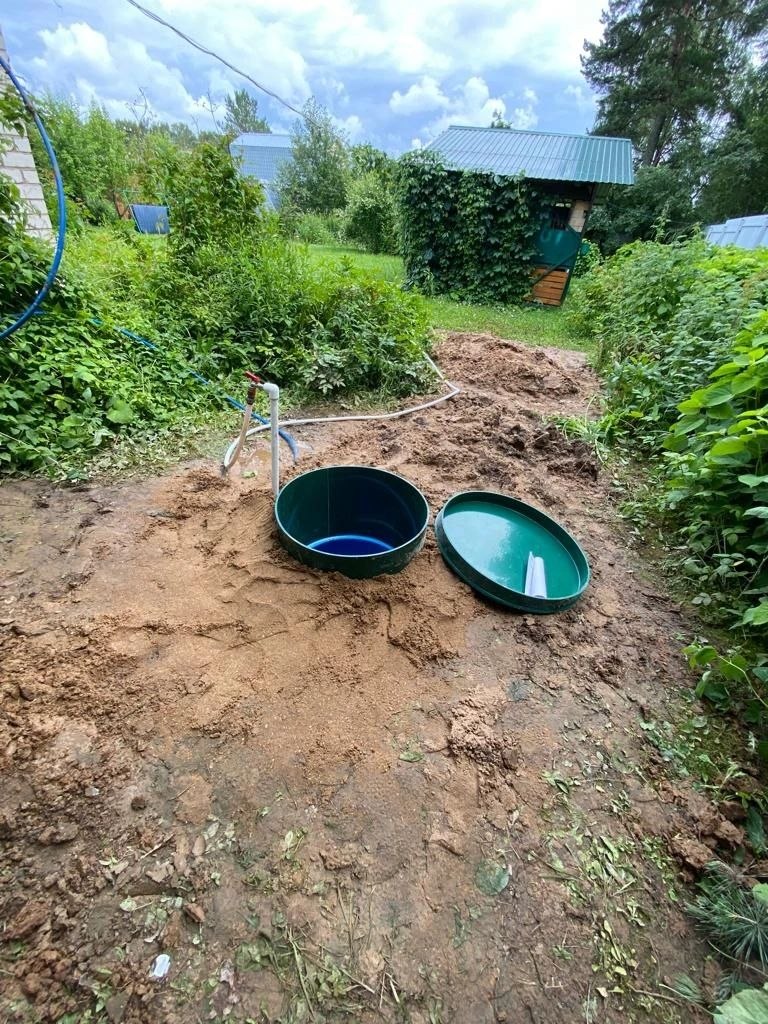

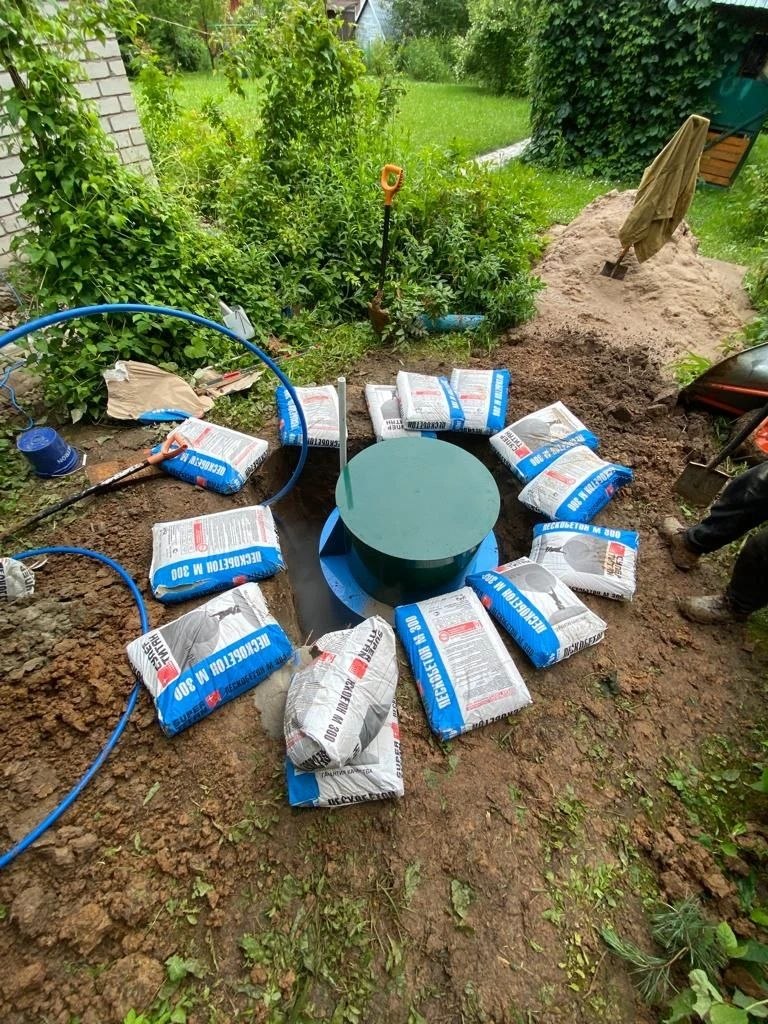

Засыпка трассы и кессона

ВАЖНО! Засыпка кессона должна производиться с ЗАКРЫТОЙ крышкой.

После установки кессона послойно засыпьте пазухи между стенками котлована и стенками ёмкости песком без твёрдых включений, смешанным с цементом в соотношении 1:4.

• Каждый слой песчано-цементной засыпки должен быть равен примерно 300 мм.
• Обязательно производите ручное трамбование каждого слоя с проливкой водой.
• Верхний слой (примерно 100 мм) засыпьте растительным грунтом.

Трамбование с использованием трамбовочных машин ЗАПРЕЩЕНО!

Если размещение кессона планируется в зоне движения транспортных средств, то песчано-цементную смесь необходимо заменить бетоном, а над рабочей камерой кессона смонтировать разгрузочную плиту, опирающуюся на бетонные стенки. Заливку бетоном стенок производите послойно. Толщина каждого слоя не должна превышать 250 мм. Укладку каждого следующего слоя производите только после того, как предыдущий слой наберёт не менее 70% прочности.

Условия эксплуатации и обслуживание

Кессон «ЭКОБАТ» 1 тип 1 разработан для работы в широком диапазоне условий:

• Температурный режим: от -50°C до +50°C
• Глубина установки: уточняйте у менеджера
• Уровень грунтовых вод: не ограничен (при правильной герметизации)
• Тип грунта: любой (при условии правильной засыпки)

Специального технического обслуживания изделие не требует. Рекомендуется периодический осмотр состояния уплотнительных элементов и герметичности соединений.
