Центробежный промышленный насос F 50/160B
- Производитель:
- Модель:F 50/160B
- Артикул:4FN50163BE
- 4
- Вес:52.50 кг
- Размеры (Д x Ш x В):535.00 x 269.00 x 340.00 мм
- Максимальный напор (м):33
- Максимальная производительность (л/мин):1100
- Манометрическая высота всасывания (м):7
- Электрическая мощность (кВт):5.5
- Напряжение (В):380
- Материал корпуса насоса:Чугун
- Материал рабочего колеса:Латунь
- Максимальная температура жидкости (°C):90
Pedrollo F 50/160B — это промышленный консольно-моноблочный центробежный электронасос с фланцевыми патрубками, изготовленный в соответствии со стандартом EN733. Насос предназначен для перекачки чистой воды и химически неагрессивных жидкостей, не содержащих абразивных частиц. Корпус насоса выполнен из толстостенного высокопрочного чугуна, что обеспечивает высокую механическую прочность и устойчивость к износу, гарантируя длительный срок службы даже в интенсивных промышленных условиях. Рабочее колесо изготовлено из латуни CW617N, что обеспечивает дополнительную коррозионную стойкость и долговечность.
Модель оснащена трехфазным электродвигателем мощностью 5,5 кВт класса энергоэффективности IE3, спроектированным для работы с частотными преобразователями. Закрытое рабочее колесо радиального типа и оптимизированная гидравлика обеспечивают высокий КПД и стабильный напор до 32 метров при подаче до 1100 л/мин (66 м³/ч). Насос широко применяется в системах промышленного водоснабжения, пожаротушения, орошения, кондиционирования и моечных установках. Гарантия 2 года.
Преимущества насоса Pedrollo F 50/160B
Чугунный корпус
Корпус насоса выполнен из высокопрочного чугуна GJL 200 EN 1561, а рабочее колесо — из латуни CW617N, что гарантирует высокую механическую прочность и коррозионную стойкость в промышленных системах.
Мощный двигатель 5,5 кВт
Трехфазный двигатель (380/660 В, 50 Гц) класса энергоэффективности IE3 обеспечивает надёжную работу с высоким КПД и возможностью подключения через инвертор.
Напор до 32 метров
Максимальный напор 32 м при подаче до 1100 л/мин позволяет использовать насос в системах с высокими требованиями по давлению.
Надёжное уплотнение
Одинарное механическое торцевое уплотнение из графита и керамики с уплотнительными кольцами NBR обеспечивает герметичность вала насоса.
Стандарт EN733
Конструкция соответствует европейскому стандарту EN733, что упрощает установку и обеспечивает совместимость с типовыми трубопроводными системами.
Продолжительный режим S1
Двигатель рассчитан на непрерывную работу S1, класс изоляции F и защита IP55 позволяют эксплуатировать насос в закрытых помещениях и защищённых зонах.

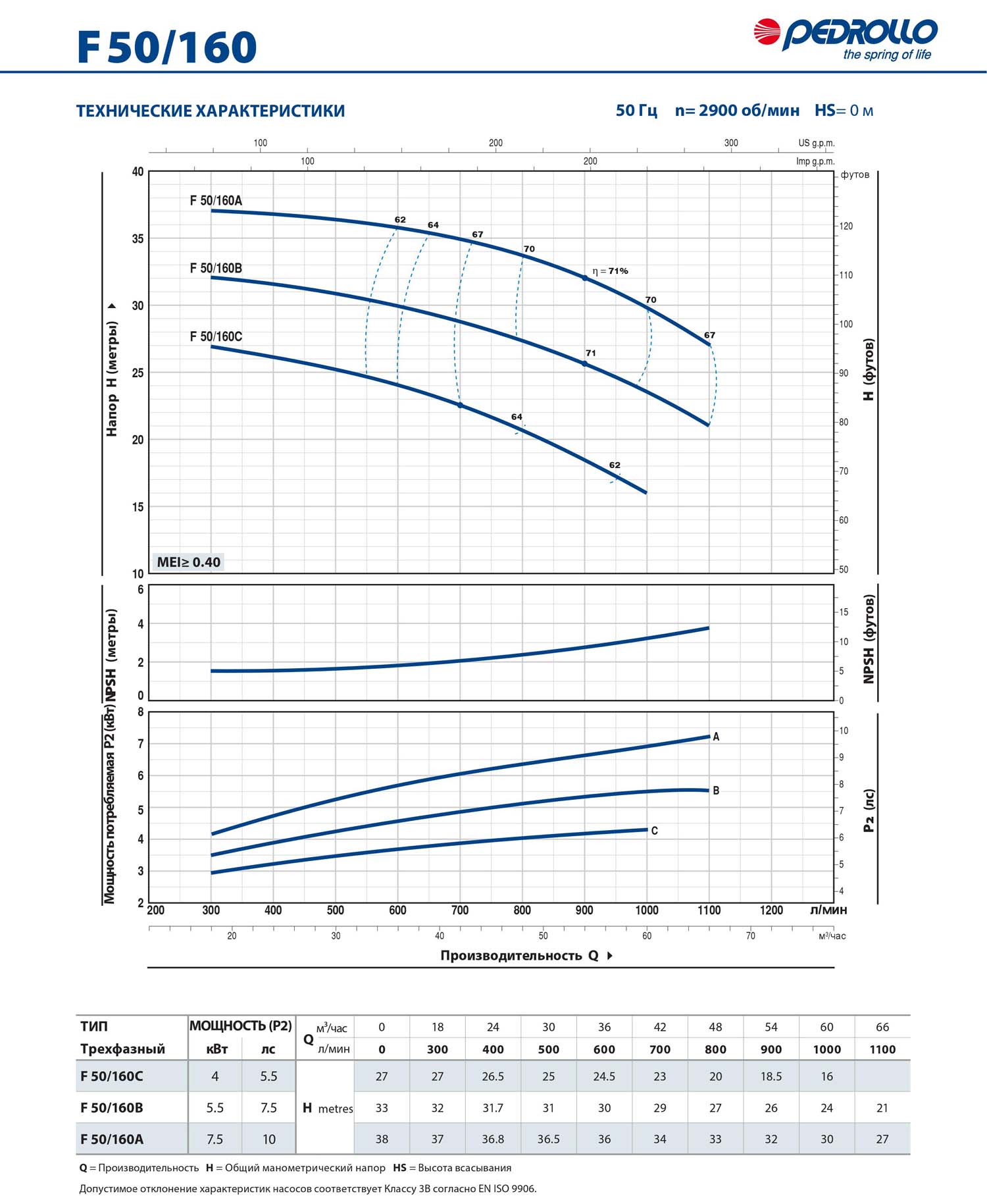

График рабочих характеристик (50 Гц, n = 2900 об/мин)
Кривая производительности (Q-H): Pedrollo F 50/160B.
Допуск кривой согласно классу 3B по EN ISO 9906.
| Модель | Мощность P2 | Расход Q (м³/ч) / Напор H (м) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| кВт | л.с. | 0 | 18 | 24 | 30 | 36 | 42 | 48 | 54 | 60 | |
| F 50/160B | 5,5 | 7,5 | 33 | 32 | 31,7 | 31 | 30 | 29 | 27 | 26 | 24 |
Характеристики соответствуют классу 3B по EN ISO 9906. Q = производительность, H = общий манометрический напор, HS = высота всасывания. Максимальная производительность — 1100 л/мин (66 м³/ч) при напоре 21 м.
Для каких задач подходит этот насос
Pedrollo F 50/160B — решение для промышленных и коммунальных задач:
- Для промышленного водоснабжения: подача воды в технологические линии, системы охлаждения и циркуляции.
- Для систем пожаротушения: обеспечение высокого давления и расхода воды в аварийных режимах.
- Для сельского хозяйства: орошение больших площадей, подача воды из открытых водоёмов и резервуаров.
- Для моечных установок: подача воды под высоким давлением на промышленных мойках.
- Для систем кондиционирования: циркуляция воды в чиллер-фанкойлах и центральных системах.
Технические характеристики Pedrollo F 50/160B
| Параметр | Значение |
|---|---|
| Модель | Pedrollo F 50/160B |
| Тип | Консольно-моноблочный центробежный насос с фланцевыми патрубками (трехфазный) |
| Мощность (P2) | 5,5 кВт (7,5 л.с.) |
| Максимальный напор | 32 м |
| Максимальная производительность | 1100 л/мин (66 м³/ч) |
| Напряжение / частота | 3×380/660 В, 50 Гц (трехфазное) |
| Патрубок (DN) | Всасывающий: 65 мм, Нагнетательный: 50 мм |
| Материал корпуса насоса | Чугун GJL 200 EN 1561 |
| Материал рабочего колеса | Латунь CW617N EN 12165, закрытого типа |
| Материал вала | Нержавеющая сталь EN 1.4057 (AISI 431) |
| Тип уплотнения | Одинарное механическое торцевое уплотнение (графит / керамика, NBR) |
| Степень защиты (IP) | IP55 |
| Класс изоляции | F |
| Максимальная температура жидкости | +90 °C |
| Максимальная температура окружающей среды | +40 °C |
| Манометрическая высота всасывания | до 7 м |
| Максимальное давление в корпусе | 10 бар (PN10) |
| Частота вращения | 2900 об/мин |
| Режим работы | Продолжительный S1 |
| Вес (нетто) | ~52,5 кг |
| Гарантия | 2 года |
Эксплуатационные ограничения
- Температура жидкости: от -10 °C до +90 °C.
- Температура окружающей среды: от -10 °C до +40 °C.
- Манометрическая высота всасывания: до 7 метров.
- Максимальное давление в корпусе: 10 бар (PN10).
- Режим работы: продолжительный S1.
- Требования к жидкости: чистая вода и химически неагрессивные жидкости без абразивных частиц.
- Установка: в закрытых помещениях или в местах, защищённых от атмосферных воздействий.
Комплектация насоса Pedrollo F 50/160B
- Центробежный насос Pedrollo F 50/160B — 1 шт.
- Инструкция по эксплуатации — на русском языке.
- Гарантийный талон — срок гарантии 2 года.
Контрфланцы, крепёж и прокладки могут поставляться отдельно (KIT по запросу). Внешний вид и комплектация могут незначительно отличаться в зависимости от партии поставки. Уточняйте детали у менеджера.
Рекомендации по монтажу и эксплуатации
Важно! Монтаж и обслуживание насоса должны выполняться квалифицированными специалистами.
- Перед установкой: убедитесь, что фундамент или опора достаточно прочны для веса насоса (~52,5 кг) и вибраций. Проверьте целостность корпуса и фланцев.
- Установка: насос следует устанавливать строго горизонтально, в закрытом или защищённом от непогоды помещении. Обеспечьте достаточное пространство для обслуживания двигателя.
- Трубопровод: присоедините всасывающий и нагнетательный трубопроводы к фланцам DN65 и DN50 соответственно. Убедитесь в герметичности соединений и отсутствии натяжения на патрубках насоса.
- Электрическое подключение: подключение к трёхфазной сети 380/660 В должно выполняться специалистом через автоматический выключатель и устройство защитного отключения (УЗО). Проверьте направление вращения вала (по стрелке на корпусе).
- Запуск: перед первым запуском заполните насос и всасывающий трубопровод водой (самовсасывание отсутствует). Не включайте насос в сухом состоянии! Проверьте манометрическую высоту всасывания.
- Эксплуатация: следите за показаниями манометра и амперметра. Не допускайте работы насоса при закрытой задвижке на напорной линии более 2–3 минут. При появлении шума или вибрации остановите насос.
- Техническое обслуживание: регулярно проверяйте состояние уплотнения, отсутствие утечек и нагрев двигателя. Очищайте корпус от загрязнений. При длительных перерывах в работе промойте насос чистой водой.
- Хранение: при длительном хранении (более 1 месяца) слейте воду из корпуса, обработайте внутренние поверхности антикоррозийным составом и храните в сухом месте при температуре не ниже +5 °C.
Частые вопросы о насосе Pedrollo F 50/160B
Какой максимальный расход и напор у насоса?
Максимальная производительность F 50/160B составляет 1100 л/мин (66 м³/ч), а максимальный напор — 32 метра.
Для каких жидкостей предназначен насос?
Насос предназначен для чистой воды и химически неагрессивных жидкостей, не содержащих абразивных частиц. Температура перекачиваемой жидкости — от -10 °C до +90 °C.
Какое питание требуется для насоса?
Насос оснащён трёхфазным двигателем и работает от сети 380/660 В, 50 Гц. Мощность двигателя — 5,5 кВт.
Можно ли использовать насос с частотным преобразователем?
Да, двигатель класса IE3 спроектирован для работы с инверторами, обеспечивая стабильную и тихую работу.
Какие материалы контактируют с водой?
Корпус выполнен из чугуна, рабочее колесо — из латуни CW617N, вал — из нержавеющей стали AISI 431, уплотнение — графит/керамика с NBR-кольцами.
Какая гарантия предоставляется на насос?
На насос Pedrollo F 50/160B предоставляется официальная гарантия 2 года с момента покупки. Гарантийное обслуживание осуществляется через официальных дилеров компании Pedrollo.
Итог: Pedrollo F 50/160B — это мощный и надёжный промышленный центробежный насос, способный обеспечить подачу до 66 м³/ч при напоре до 32 метров. Корпус из чугуна, рабочее колесо из латуни, вал из нержавеющей стали, двигатель класса IE3 и защита IP55 делают его подходящим для самых требовательных промышленных и коммунальных задач: водоснабжения, пожаротушения, орошения и циркуляции. Соответствие стандарту EN733 упрощает монтаж и интеграцию в существующие системы.
Данное описание носит информационный характер. Перед покупкой и монтажом обязательно уточните параметры вашей системы и проконсультируйтесь со специалистом.
Консольно-моноблочные электронасосы Pedrollo F промышленного назначения характеризуются повышенным КПД, высоким напором и производительностью. Это одна из самых производительных серий насосов, производимых под брендом Pedrollo. Благодаря этому центробежные насосы Pedrollo F подходят для промышленного применения и там, где требуется оборудование большой мощности. Насосы серии F рекомендованы для перекачки чистой воды и химически неагрессивных жидкостей по отношению к материалам конструкции насоса. Эти насосы широко применяются в коммунальном хозяйстве, сельском хозяйстве и промышленности, в системах водоснабжения, охлаждения, кондиционирования, орошения, циркуляции, моечных установках, противопожарных установках и т.д.
