Насосная установка Grundfos CMBE 3-93

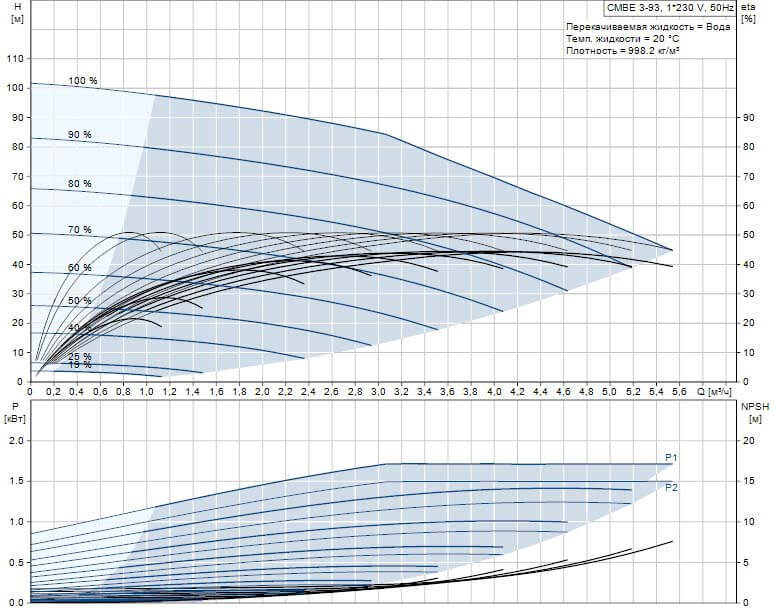

Насосная установка Grundfos CMBE 3-93 — это флагманская модель в серии CMBE, созданная для самых сложных задач водоснабжения. Благодаря 6 рабочим колёсам и двигателю мощностью 1.5 кВт, установка развивает максимальный напор до 93 метров — этого достаточно для обеспечения стабильным давлением воды зданий высотой до 8-9 этажей без использования промежуточных станций подкачки. При этом производительность сохраняется на уровне 3.7 м³/ч (более 60 литров в минуту), что позволяет одновременно пользоваться 3-4 точками водоразбора.

В основе работы — встроенный преобразователь частоты (ПЧ), который непрерывно отслеживает давление в системе с помощью электронного датчика. Как только вы открываете кран или включается бытовая техника, контроллер мгновенно корректирует частоту вращения двигателя, подстраиваясь под текущее потребление. Давление остаётся постоянным независимо от количества одновременно работающих потребителей — никаких скачков и перепадов.

Установка поставляется полностью собранной и испытанной на заводе Grundfos в Венгрии. Вам не нужно ничего настраивать или докупать — достаточно врезать её в систему, подключить к сети 230 В и запустить. Важное преимущество: модель работает от обычной однофазной сети (230 В), что уникально для насосов с таким высоким напором — не требуется трёхфазное подключение 380 В.

Важное ограничение по всасыванию

Всасывание: Максимальная высота всасывания составляет 1 метр (включая потери давления на всасывающем трубопроводе при температуре жидкости +20°C). Установка не является самовсасывающей — это означает, что насос должен быть установлен ниже уровня воды или с подпором (например, при подключении к накопительному баку или городскому водопроводу). Для скважин и колодцев с глубиной всасывания более 1 метра рекомендуется использовать погружные насосы или устанавливать CMBE 3-93 с подпором (например, с промежуточной ёмкостью).

Область применения

Основное назначение:

• Многоквартирные дома высотой до 8-9 этажей — обеспечение постоянного давления во всех квартирах, включая верхние этажи.
• Коттеджные посёлки и таунхаусы — централизованное водоснабжение нескольких домов от одной установки.
• Гостиницы, бизнес-центры, торговые центры — объекты с большим количеством точек водоразбора и высокими требованиями к давлению.
• Системы повышения давления — в зданиях, где существующее магистральное давление недостаточно для комфортного водопользования.
• Промышленные объекты — подача воды на технологические нужды с высокими требованиями к напору.

Преимущества Grundfos CMBE 3-93

• Максимальный напор 93 метра — самая мощная модель в линейке CMBE. Обеспечивает стабильное водоснабжение зданий высотой до 8-9 этажей без промежуточных станций подкачки.
• Работа от однофазной сети 230 В — уникальное преимущество для насоса с такими характеристиками. Не требуется трёхфазное подключение 380 В, что упрощает монтаж и снижает затраты.
• Инверторное поддержание постоянного давления — никаких скачков напора при открытии нескольких кранов одновременно. Давление остаётся стабильным на всех этажах.
• Корпус из нержавеющей стали AISI 304 — устойчив к коррозии, не ржавеет, не боится абразивных частиц и жёсткой воды. Максимальный срок службы.
• 6 рабочих колёс — многоступенчатая конструкция обеспечивает высокий напор при компактных размерах.
• Тихая работа ≤55 дБ — установку можно монтировать в технических помещениях жилых домов без жалоб жильцов. Никаких вибраций и шума.
• Энергоэффективность IE4 — двигатели MGE нового поколения потребляют до 40% меньше электроэнергии по сравнению с обычными насосами. Быстрая окупаемость.
• Защита от сухого хода — автоматика отключает насос при отсутствии воды, предотвращая перегрев и поломку. Продлевает срок службы.
• Простая установка «plug & pump» — установка поставляется полностью собранной и испытанной. Достаточно врезать в трубу и подключить к сети 230 В.
• Гарантия 24 месяца — официальная поддержка Grundfos и разветвлённая сеть сервисных центров по всей РФ.

Что входит в состав насосной установки CMBE 3-93?

• Многоступенчатый насос CME со встроенным частотным преобразователем (нержавеющая сталь)
• 5-позиционный штуцер со встроенным обратным клапаном (предотвращает слив воды при отключении насоса)
• Мембранный гидроаккумулятор (компенсирует микропульсации давления, объём 2 литра)
• Манометр для визуального контроля давления
• Электронный датчик давления (сигнал 4–20 мА для точного управления ПЧ)
• Соединительные фитинги и силовой кабель 1.5 м с вилкой (в некоторых исполнениях)

Важные условия эксплуатации

Ограничение по всасыванию: Максимальная высота всасывания составляет 1 метр. Установка не является самовсасывающей, поэтому она должна получать воду с подпором или с минимальным подъёмом. Рекомендуемые схемы подключения:

• Подключение к городскому водопроводу с избыточным давлением
• Установка ниже уровня воды в накопительном баке (самотёком)
• Использование с погружным насосом в паре (CMBE работает как повысительная станция)

Для скважин и колодцев с глубиной всасывания более 1 метра рекомендуется использовать погружные насосы или устанавливать CMBE 3-93 в паре с промежуточной ёмкостью, из которой вода поступает самотёком.

Сравнение всей линейки CMBE:
• CMBE 1-75 (98374698): напор 72 м, расход 2.4 м³/ч, 1.1 кВт, 5 колёс — для глубоких скважин.
• CMBE 3-30 (98374700): напор 37.6 м, расход 3.7 м³/ч, 1.1 кВт, 2 колеса — для больших домов.
• CMBE 3-62 (98374701): напор 67 м, расход 3.7 м³/ч, 1.5 кВт, 4 колеса — для зданий до 5-6 этажей.
• CMBE 3-93 (98374702): напор 93 м, расход 3.7 м³/ч, 1.5 кВт, 6 колёс — для зданий до 8-9 этажей.

Все технические характеристики соответствуют официальной документации Grundfos. Модель 98374702 сертифицирована на территории РФ и стран Таможенного союза.
