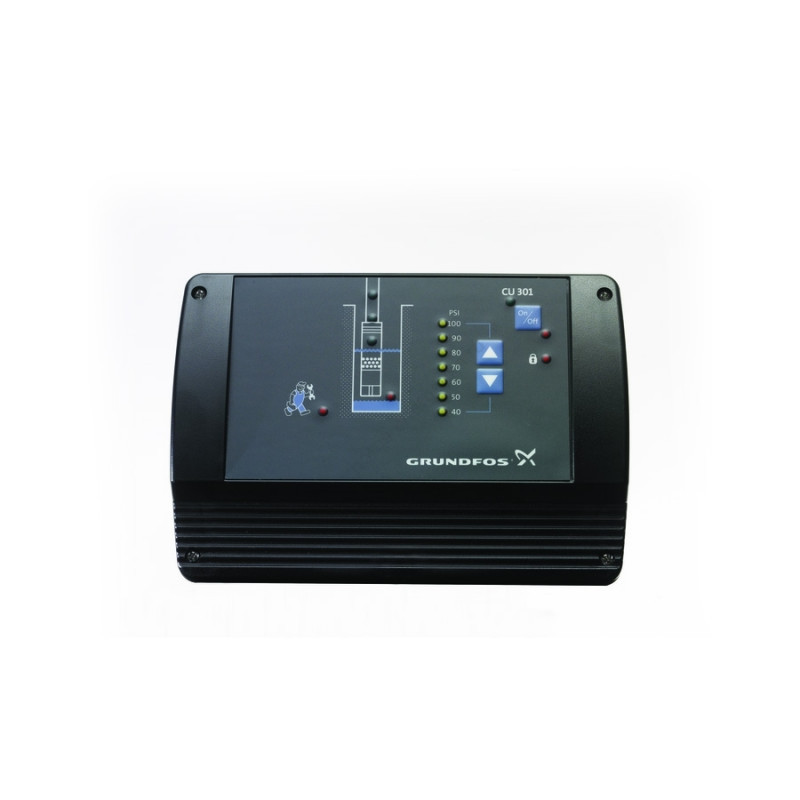

Блок управления Grundfos CU 301

Grundfos CU 301 (артикул 96436753) — это современный блок управления, контроля и регулирования, специально разработанный для погружных скважинных насосов серии SQE. Главная задача устройства — поддержание постоянного давления в системе водоснабжения независимо от изменяющегося расхода воды, обеспечивая максимальный комфорт и эффективность работы насосного оборудования.

Принцип работы

Система работает следующим образом: встроенный или внешний датчик давления непрерывно регистрирует текущее давление в трубопроводе и передает сигнал на блок управления CU 301. Получив данные, блок анализирует их и, при необходимости, корректирует рабочие параметры насоса (частоту вращения), чтобы давление оставалось стабильным на заданном уровне. Таким образом, даже при открытии нескольких кранов давление в системе не падает.

Ключевые функции

• Полное управление насосами SQE — включение, выключение, регулировка производительности.
• Двусторонняя связь с насосом — обмен данными по сетевому кабелю, без необходимости прокладки дополнительных проводов.
• Регулировка давления — возможность точной настройки требуемого давления в системе.
• Плавный пуск и останов — исключает гидроудары и продлевает срок службы насоса и трубопровода.
• Дистанционное управление — поддержка беспроводного модуля Grundfos GO и пульта дистанционного управления R100 для настройки и мониторинга.
• Удобное управление — включение, выключение и сброс установочных параметров осуществляется одной кнопкой на корпусе.

Индикация и аварийная защита

На лицевой панели CU 301 расположены световые индикаторы, отображающие текущий режим работы и неисправности:

• Индикатор потока — показывает наличие протока воды.
• Индикатор регулировки давления — сигнализирует о процессе поддержания давления.
• Кнопка вкл./выкл. — для ручного управления.
• Индикатор блокировки — загорается при возникновении критической ошибки.
• Индикатор сухого хода — предупреждает о работе насоса без воды.

Блок управления автоматически отслеживает и сигнализирует о следующих аварийных ситуациях:

• Отсутствие связи с насосом
• Перенапряжение или падение напряжения в сети
• Снижение числа оборотов двигателя
• Перегрев двигателя
• Перегрузка по току
• Неисправность датчика давления

Конструктивные особенности

• Обмен данными через сетевой кабель — не требуется прокладка дополнительных проводов, что упрощает монтаж и снижает затраты.
• Класс защиты IP54 — обеспечивает надежную работу в условиях повышенной влажности и запыленности.
• Компактный корпус — легко монтируется на стену или в электрощит.

Комплектация

• Блок управления Grundfos CU 301.
• Инструкция по монтажу и эксплуатации.
• Крепежные элементы (в зависимости от поставки).

Датчик давления и модуль беспроводной связи Grundfos GO заказываются отдельно.
