Grundfos ALPHA Reader MI401

Устройство беспроводной передачи данных для гидравлической балансировки систем отопления

Назначение и принцип работы

Grundfos ALPHA Reader MI401 (арт. 99031685) — это компактный мобильный коммуникационный модуль, предназначенный для беспроводной передачи данных от циркуляционных насосов Grundfos серий ALPHA3 и ALPHA2 (моделей выпуска после 2018 года) на смартфон или планшет. Устройство является ключевым элементом для выполнения профессиональной гидравлической балансировки радиаторных систем отопления.

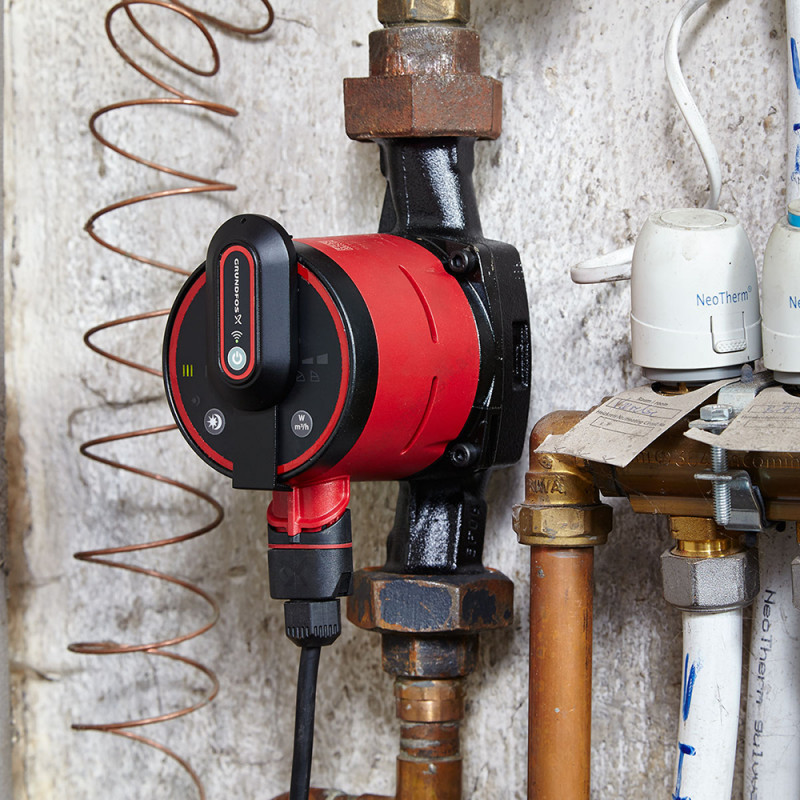

Принцип работы заключается в следующем: Насос ALPHA3 через оптический интерфейс (инфракрасный порт) передает данные о текущем состоянии системы отопления на ALPHA Reader. Связь между насосом и ридером осуществляется посредством светодиода и фотоэлемента — по принципу, напоминающему передачу сигналов азбукой Морзе, что обеспечивает надежную гальваническую развязку. Затем ALPHA Reader по беспроводному каналу Bluetooth передает полученную информацию на мобильное устройство с установленным приложением Grundfos GO Balance.

Благодаря этой технологии специалист может одновременно видеть на экране смартфона параметры работы насоса и системы, что позволяет быстро и точно выполнить балансировку отопления без необходимости подходить к насосу.

Область применения

• Профессиональная балансировка систем отопления: для настройки расхода теплоносителя в радиаторных системах двухтрубного типа.
• Ввод в эксплуатацию насосов ALPHA3: при монтаже новых или модернизации существующих систем отопления.
• Диагностика и контроль: удаленный мониторинг параметров работы насоса (расход, напор, потребляемая мощность).
• Энергоаудит: оценка эффективности работы системы отопления и оптимизация энергопотребления.

Конструктивные особенности

• Оптический интерфейс связи с насосом: двусторонняя связь с насосами ALPHA3 и ALPHA2 (после 2018 г.) посредством инфракрасного порта.
• Bluetooth-передатчик: беспроводная связь с мобильным устройством на расстоянии до 20–30 метров (зависит от преград и конструкции здания).
• Автономное питание: от литиевой батареи CR2032, обеспечивающей до 2 лет работы при периодическом использовании.
• Компактный корпус: размеры всего 70×35×12 мм, легко помещается в кармане или сумке с инструментами.
• Светодиодная индикация: два светодиода отображают состояние устройства и процесс передачи данных.
• Степень защиты IP42: защита от проникновения твердых частиц диаметром более 1 мм и защита от конденсата и капель.

Совместимость с насосами и программным обеспечением

• Насосы Grundfos ALPHA3 — все версии (полная поддержка всех функций балансировки).
• Насосы Grundfos ALPHA2 — модели выпуска после 2018 года (поддержка функций считывания параметров).
• Приложение Grundfos GO Balance — бесплатное мобильное приложение для iOS и Android, предназначенное для балансировки систем отопления и управления насосами.

Преимущества использования

• Экономия времени: процесс балансировки занимает до 50% меньше времени по сравнению с традиционными методами.
• Точность настройки: исключается человеческий фактор, балансировка выполняется на основе точных данных от насоса.
• Удобство: не требуется подключение проводов или демонтаж оборудования.
• Портативность: одно устройство может использоваться для обслуживания неограниченного количества насосов.
• Энергоэффективность: правильно сбалансированная система отопления потребляет меньше электроэнергии и обеспечивает комфортный микроклимат.

Комплект поставки

• Устройство Grundfos ALPHA Reader MI401
• Батарея CR2032 (установлена)
• Краткое руководство по эксплуатации
• Гарантийный талон

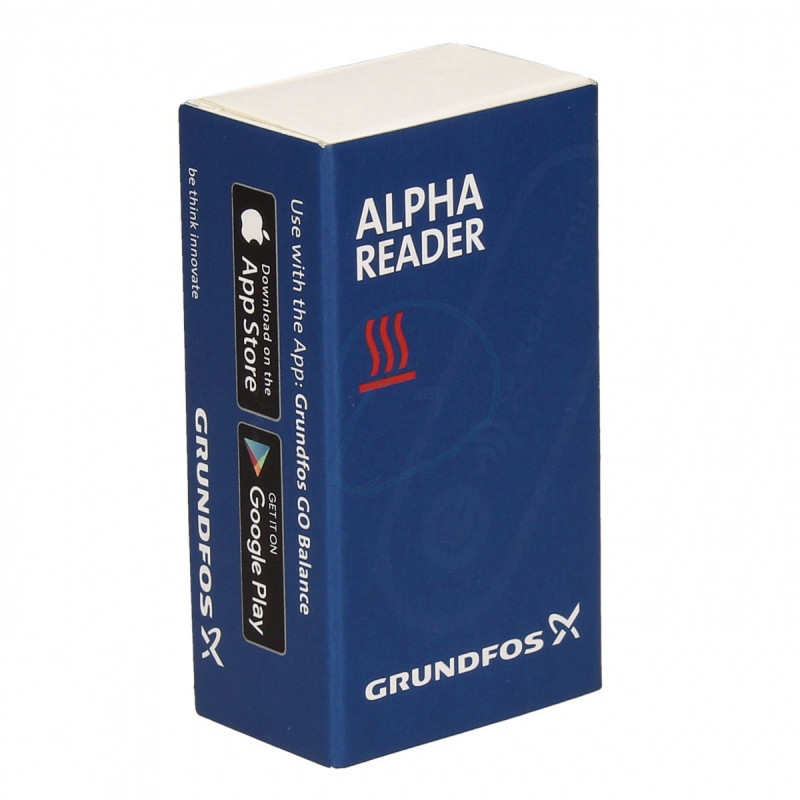

• Упаковочная коробка

Примечание: Комплектация может незначительно отличаться в зависимости от партии поставки. Уточняйте у продавца перед покупкой.

Оптический интерфейс Bluetooth 4.0 Для ALPHA3 и ALPHA2 (2018+) Гидравлическая балансировка Питание CR2032 Приложение GO Balance IP42 Сделано в Таиланде
