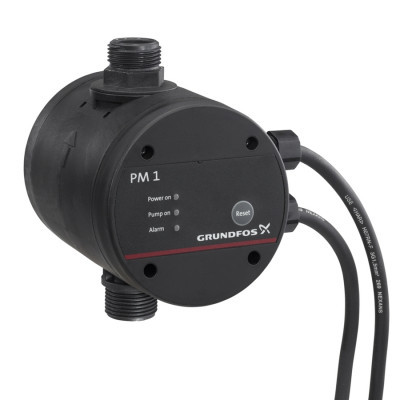

Регулятор давления Grundfos PM 1-15

Автоматика для насоса со встроенной защитой от «сухого хода» и контролем протока

Назначение и область применения

Регулятор давления Grundfos PM 1-15 (арт. 99160779) — это компактное электронное устройство, предназначенное для интеллектуального управления однофазными насосами. Прибор автоматически поддерживает заданные параметры системы, обеспечивая пуск и останов насосного оборудования в зависимости от фактического водоразбора.

Основные сферы использования:

• Частные дома, дачи и коттеджи: для организации стабильного водоснабжения (подача воды из скважин, колодцев или накопительных емкостей).
• Системы сбора и утилизации дождевой воды: идеально подходит для полива и технических нужд в загородных домах и садоводствах.
• Сельское хозяйство и приусадебные участки: автоматизация полива, подачи воды в поилки и хозяйственные постройки.
• Повысительные установки: может применяться в небольших системах, где требуется поддержание давления без участия пользователя.

Принцип работы

Grundfos PM 1-15 работает на основе анализа двух параметров: давления в системе и протока воды. В отличие от простых реле давления, PM 1 учитывает движение воды, что исключает ложные срабатывания и гидроудары.

• Пуск насоса: происходит при падении давления до 1,5 бар (модель PM1-15). Если давление падает ниже этого порога, регулятор запускает насос.
• Останов насоса: происходит, когда водоразбор прекращается (расход становится менее ~1,5–2 л/мин), при этом давление в системе достигает значения, близкого к максимальному давлению насоса (обычно 3–5 бар, в зависимости от характеристик насоса). Встроенный датчик протока дает команду на отключение с небольшой задержкой, что исключает частые включения/выключения при малом разборе.

Ключевые особенности и преимущества

• Защита от «сухого хода»: Если насос засасывает воздух (из-за опустошения скважины, засора или обрыва всасывающей линии), регулятор определяет отсутствие протока воды и отключает насос. Это предотвращает перегрев и выход оборудования из строя.
• Аварийный сигнал цикличности: устройство отслеживает количество пусков/остановок. При слишком частых циклах (например, при утечке в системе или неисправности гидроаккумулятора) регулятор сигнализирует о проблеме и может аварийно остановить насос для предотвращения повреждений.
• Плавный пуск и останов: электронная начинка минимизирует гидроудары в системе, продлевая срок службы трубопроводов и запорной арматуры.
• Простота монтажа: регулятор врезается непосредственно в напорный трубопровод (наружная резьба 1½"). Для подключения питания и насоса используется клеммная колодка внутри корпуса.
• Компактность и влагозащита: корпус выполнен из ударопрочного пластика, степень защиты IP44 (защита от брызг и твердых частиц).

Совместимость

Регулятор подходит для большинства однофазных насосов мощностью до 1,5 кВт. Рекомендуется для совместной работы с насосами Grundfos серий JP, MQ, SB, а также с вибрационными и центробежными насосами других производителей.
Примечание: Не рекомендуется использовать с насосами, имеющими встроенный частотный преобразователь или устройства плавного пуска без согласования.

Дополнительная информация

Комплект поставки:

• Регулятор давления Grundfos PM 1-15 в сборе
• Уплотнительные прокладки (2 шт.)
• Краткое руководство по монтажу и эксплуатации

Гарантия: Официальная гарантия от производителя / поставщика — 24 месяца.

Внимание: Монтаж и подключение должны производиться квалифицированным специалистом с соблюдением правил электробезопасности.
