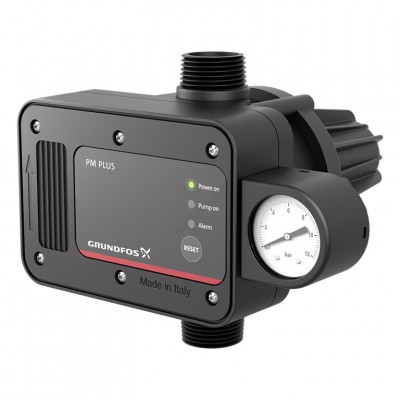

Регулятор давления Grundfos PM PLUS

Интеллектуальный регулятор давления с защитой от сухого хода и регулируемым запуском

Назначение и область применения

Grundfos PM PLUS — это интеллектуальный блок автоматики (регулятор давления), предназначенный для автоматического управления бытовыми насосами для водоснабжения. Он превращает любой стандартный поверхностный или погружной насос в полноценную автоматическую насосную станцию, обеспечивая комфортную и безопасную эксплуатацию.

Это устройство идеально подходит для организации автоматического водоснабжения в частных домах, на дачах и в системах полива. Благодаря своим расширенным функциям, PM PLUS обеспечивает надежную защиту насосного оборудования и стабильное давление воды в системе.

Основные сферы использования:

• Автоматизация систем водоснабжения: для частных домов, коттеджей и дачных участков.
• Управление насосами в системах полива и орошения: автоматическое включение при открытии крана и выключение при закрытии.
• Работа с насосами из колодцев, скважин и резервуаров: поддержание постоянного давления в системе.
• Повышение давления в системах с недостаточным напором: при подключении к центральному водопроводу.
• Совместимость с насосами Grundfos JP, CM, CMB, а также насосами других производителей.

Ключевые преимущества и функции

1. Регулируемое давление запуска

В отличие от базовых моделей (PM 1 с фиксированным давлением 1.5 или 2.2 бар), PM PLUS позволяет настраивать давление включения насоса в диапазоне от 1.5 до 3.0 бар. Это дает возможность точно адаптировать работу системы под конкретные условия, например, для двухэтажного дома, где требуется более высокий напор воды на верхних этажах.

2. Встроенная защита от «сухого хода»

Устройство автоматически отключает насос при отсутствии воды, предотвращая его перегрев и поломку. Это одна из самых важных функций для долговечной работы насосного оборудования. Защита срабатывает, когда расход воды падает ниже 1 литра в минуту, что гарантирует безопасность насоса даже при нештатных ситуациях.

3. Компактное решение «Все-в-одном»

В корпусе PM PLUS интегрированы все необходимые элементы для автоматизации насоса:

• Электронное реле давления
• Датчик протока
• Плата управления с микропроцессором
• Встроенный обратный клапан
• Защита от перегрузки по току

4. Интуитивно понятный интерфейс

Светодиодные индикаторы на панели наглядно отображают текущее состояние системы:

• Зеленый индикатор: наличие питания и нормальная работа
• Желтый индикатор: работа насоса
• Красный индикатор: аварийный режим (сухой ход или перегрузка)

5. Гибкость установки

Регулятор может использоваться как в простых системах без гидроаккумулятора (для небольших расходов), так и в системах с небольшим расширительным баком для уменьшения количества циклов включения/выключения насоса при малом разборе воды.

6. Автоматический перезапуск

При временном отключении электропитания устройство автоматически перезапускается при восстановлении питания, что особенно удобно для дач и домов с нестабильным электроснабжением.

7. Высокая степень защиты IP65

Корпус регулятора полностью пыленепроницаем и защищен от водяных струй, что позволяет устанавливать его во влажных помещениях, приямках и даже под открытым небом при условии защиты от прямого попадания воды.

Принцип работы

Grundfos PM PLUS работает на основе анализа двух параметров: давления в системе и протока воды:

• Пуск насоса: происходит при падении давления ниже установленного порога (1.5–3.0 бар, настраивается пользователем) или при появлении расхода воды более 1 л/мин.
• Останов насоса: происходит, когда водоразбор прекращается (расход падает ниже 1 л/мин) и давление достигает максимального значения, создаваемого насосом. Встроенная задержка предотвращает частые включения/выключения при малом разборе.
• Защита от сухого хода: если насос работает без воды более 10 секунд, регулятор отключает насос и переходит в аварийный режим (красный индикатор). Повторный запуск возможен только после нажатия кнопки сброса.

Совместимость с оборудованием

PM PLUS идеально подходит для насосов Grundfos серий JP, CM, CMB, а также для насосов других производителей, соответствующих техническим характеристикам. Устройство может работать как с поверхностными, так и с погружными насосами мощностью до 1.5 кВт.

Комплект поставки

• Блок автоматики Grundfos PM PLUS
• Кабель питания с вилкой Schuko (1.5 м)
• Инструкция по монтажу и эксплуатации
• Гарантийный талон
• Упаковочная коробка

Важное предупреждение: Монтаж устройства допускается только в вертикальном положении. Это критически важно для корректной работы датчика протока. Перед установкой убедитесь, что насос и трубопровод заполнены водой. Подключение должно выполняться квалифицированным специалистом с соблюдением правил электробезопасности.

Арт. 93264954 Регулировка 1.5-3 бар IP65 12 бар G 1" Защита от сухого хода 1.5 кВт Встроенный обратный клапан Италия Гарантия 2 года
