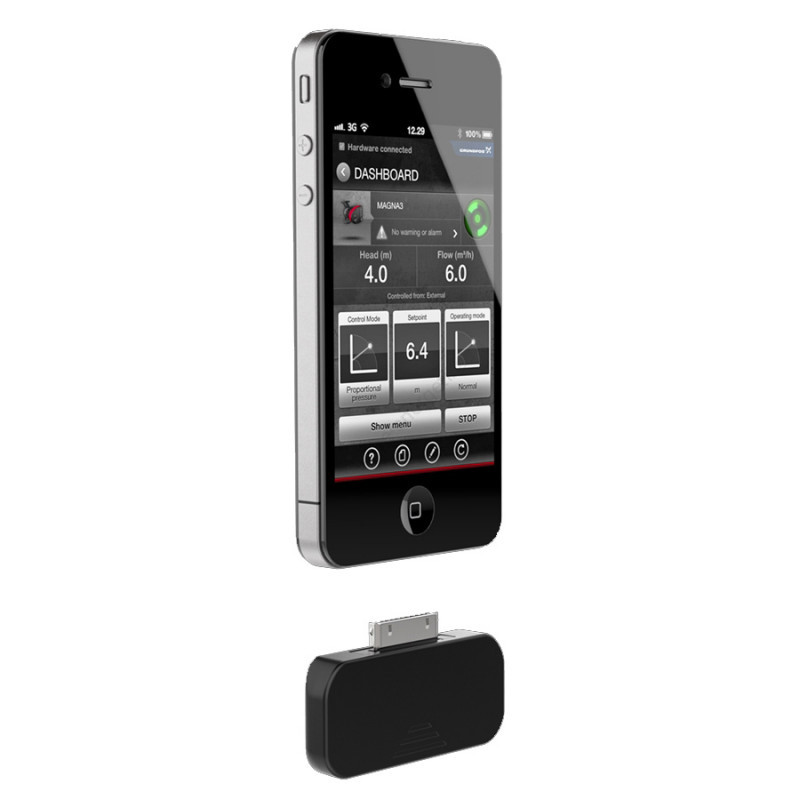

Устройство управления Grundfos GO MI202

Модуль расширения с инфракрасной и радиосвязью для настройки и мониторинга насосного оборудования

Назначение и принцип работы

Grundfos GO MI202 (арт. 98046376) — это компактный модуль расширения, предназначенный для беспроводного управления, мониторинга и настройки E-насосов Grundfos и связанных с ними устройств. Модуль оснащен встроенными интерфейсами инфракрасной и радиосвязи, что позволяет устанавливать надежное соединение с оборудованием на расстоянии до нескольких десятков метров.

Принцип работы заключается в следующем: Модуль MI202 подключается к мобильному устройству через 30-pin разъем и выступает в роли шлюза между смартфоном и насосным оборудованием. Связь с насосом может осуществляться двумя способами:

• Инфракрасная связь (ИК): для прямой видимости на расстоянии минимум 2 метра — идеально для быстрой настройки при нахождении рядом с насосом.
• Радиосвязь: для связи на расстоянии до 30 метров (на открытом пространстве) — позволяет контролировать насос, находясь в другом помещении или на значительном удалении.

Процесс передачи данных между MI202 и насосом полностью зашифрован, что гарантирует защиту системы от несанкционированного доступа и вмешательства в работу оборудования.

Область применения

Устройство предназначено для профессионального обслуживания, ввода в эксплуатацию и диагностики широкого спектра насосного оборудования Grundfos:

• Циркуляционные насосы: MAGNA, MAGNA3, UPE, TPE, NKE, NBE.
• Многоступенчатые насосы: CME, CRE, CRIE, CRNE, MTRE.
• Насосные установки: Hydro Multi-E.
• Устройства управления и защиты: CU300, CU301, MP204, IO351.
• Насосы SEG AUTOADAPT (требуется дополнительный модуль связи CIU202, CIU252, CIU272 или CIU902).

Конструктивные особенности

• 30-pin разъем: для подключения к Apple iPod touch 4 поколения, iPhone 4 и iPhone 4S.
• Двойной интерфейс связи: инфракрасный порт (ИК) и встроенный радиомодуль.
• Шифрование данных: все передаваемые данные защищены от перехвата и несанкционированного доступа.
• Компактный корпус: минимальные размеры и вес (0.01 кг) не утяжеляют мобильное устройство.
• Питание от смартфона: модуль не требует отдельного источника питания — энергия поступает через разъем от подключенного устройства.
• Степень защиты IP40: защита от проникновения твердых частиц диаметром более 1 мм.

Функциональные возможности

С помощью модуля MI202 и мобильного приложения Grundfos GO Remote пользователь получает следующие возможности:

• Мониторинг в реальном времени: отслеживание текущих параметров работы насоса (расход, напор, температура, потребляемая мощность, частота вращения).
• Настройка параметров: изменение режимов работы, установка заданных значений, конфигурирование входов/выходов.
• Диагностика и поиск неисправностей: просмотр журналов событий, анализ ошибок и предупреждений.
• Создание отчетов: формирование подробных отчетов о состоянии и параметрах насоса в формате PDF для документирования и архивирования.
• Обновление программного обеспечения: загрузка и установка обновлений прошивки насоса.

Доступные функции зависят непосредственно от свойств каждого конкретного продукта, с которым устанавливается связь. Более подробную информацию о поддерживаемых функциях для конкретной модели насоса можно найти в документации или приложении Grundfos GO.

Замена пульта R100

Grundfos GO MI202 является современной альтернативой и полной заменой пульта дистанционного управления Grundfos R100. В отличие от R100, который имел ограниченный функционал и монохромный дисплей, MI202 в сочетании с приложением Grundfos GO предоставляет:

• Цветной графический интерфейс с понятными иконками.
• Возможность сохранения и передачи данных.
• Регулярные обновления функционала через обновления приложения.
• Удобную навигацию и поиск по каталогу насосов.

Комплект поставки

• Устройство Grundfos GO MI202
• Краткое руководство по эксплуатации
• Гарантийный талон
• Упаковочная коробка

Примечание: Комплектация может незначительно отличаться в зависимости от партии поставки. Уточняйте у продавца перед покупкой.

30-pin разъем ИК + радио Дальность до 30 м Для MAGNA, CME, CU300 Замена R100 Приложение GO Remote IP40 Сделано в Дании
