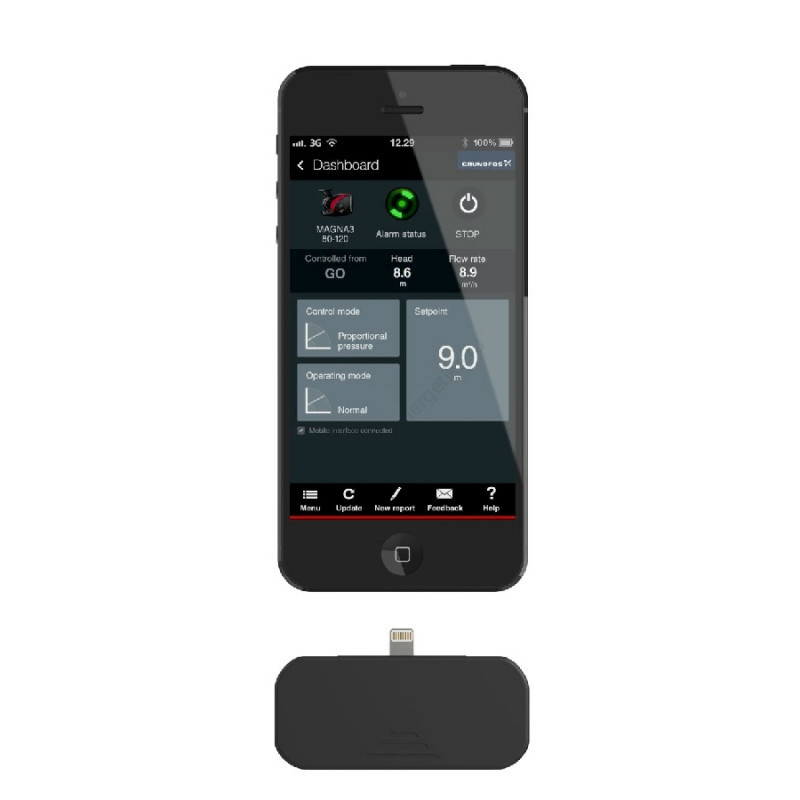

Устройство управления Grundfos GO MI204

Обновленный модуль с инфракрасной и радиосвязью для современных устройств Apple

Назначение и принцип работы

Grundfos GO MI204 (арт. 98424092) — это обновленный модуль расширения, предназначенный для беспроводного управления, мониторинга и настройки E-насосов Grundfos и связанных с ними устройств. Модуль оснащен встроенными интерфейсами инфракрасной и радиосвязи, что позволяет устанавливать надежное соединение с оборудованием на расстоянии до нескольких десятков метров.

Принцип работы заключается в следующем: Модуль MI204 подключается к мобильному устройству через разъем Lightning и выступает в роли шлюза между смартфоном и насосным оборудованием. Связь с насосом может осуществляться двумя способами:

• Инфракрасная связь (ИК): для прямой видимости — идеально для быстрой настройки при нахождении рядом с насосом. Для связи через ИК необходимо направить модуль на панель управления насоса.
• Радиосвязь (2.1 ГГц): для связи на расстоянии до 30 метров (на открытом пространстве) — позволяет контролировать насос, находясь в другом помещении или на значительном удалении.

Процесс передачи данных между MI204 и насосом полностью зашифрован, что гарантирует защиту системы от несанкционированного доступа и вмешательства в работу оборудования.

Область применения

Устройство предназначено для профессионального обслуживания, ввода в эксплуатацию и диагностики широкого спектра насосного оборудования Grundfos:

• Циркуляционные насосы: MAGNA, MAGNA3, UPE, TPE, NKE, NBE.
• Многоступенчатые насосы: CME, CRE, CRIE, CRNE, MTRE.
• Насосные установки: Hydro Multi-E.
• Устройства управления и защиты: CU300, CU301, MP204, IO351.
• Двигатели серии MGE: для беспроводной настройки параметров.

Конструктивные особенности

• Разъем Lightning: для подключения к современным устройствам Apple (iPhone 5 и новее, iPad 4 gen, iPad Air, iPad mini, iPod touch 5 gen и новее).
• Двойной интерфейс связи: инфракрасный порт (ИК) и встроенный радиомодуль 2.1 ГГц.
• Шифрование данных: все передаваемые данные защищены от перехвата и несанкционированного доступа.
• Компактный корпус: минимальные размеры и вес (всего 0.01 кг) не утяжеляют мобильное устройство.
• Питание от смартфона: модуль не требует отдельного источника питания — энергия поступает через разъем от подключенного устройства (потребляемый ток макс. 30 мА).
• Степень защиты IP40: защита от проникновения твердых частиц диаметром более 1 мм.

Функциональные возможности

С помощью модуля MI204 и мобильного приложения Grundfos GO Remote пользователь получает следующие возможности:

• Мониторинг в реальном времени: отслеживание текущих параметров работы насоса (расход, напор, температура, потребляемая мощность, частота вращения).
• Настройка параметров: изменение режимов работы, установка заданных значений, конфигурирование входов/выходов.
• Диагностика и поиск неисправностей: просмотр журналов событий, анализ ошибок и предупреждений.
• Создание отчетов: формирование подробных отчетов о состоянии и параметрах насоса в формате PDF для документирования и архивирования.
• Доступ к документации: просмотр инструкций по монтажу и эксплуатации непосредственно в приложении.

Доступные функции зависят непосредственно от свойств каждого конкретного продукта, с которым устанавливается связь. Более подробную информацию о поддерживаемых функциях для конкретной модели насоса можно найти в документации или приложении Grundfos GO.

Процесс установки соединения

При первой связи с насосом необходимо подтвердить соединение на панели управления оборудованием:

• При попытке подключения индикатор Grundfos Eye на насосе начинает мигать зеленым.
• На дисплее насоса (при наличии) появляется сообщение о попытке беспроводного подключения.
• Необходимо нажать кнопку OK (или аналогичную) на панели управления насоса для подтверждения соединения.
• После первого подключения насос запоминается приложением, и последующие соединения устанавливаются автоматически.

Комплект поставки

• Устройство Grundfos GO MI204
• Краткое руководство по эксплуатации
• Гарантийный талон
• Упаковочная коробка

Примечание: Комплектация может незначительно отличаться в зависимости от партии поставки. Уточняйте у продавца перед покупкой.

Lightning разъем ИК + радио 2.1 ГГц Дальность до 30 м Для MAGNA3, CME, CU300 Создание PDF-отчетов Приложение GO Remote IP40 Вес 0.01 кг
