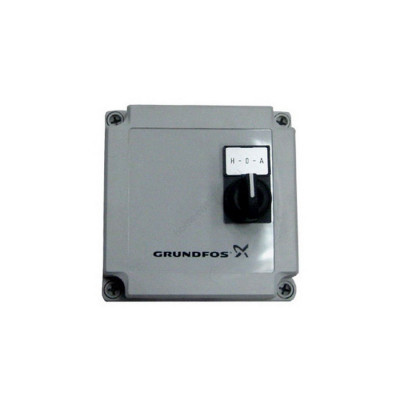

Электрошкаф Grundfos SQSK для насосов SQ

Автоматическое включение и отключение насосов SQ по давлению или уровню с классом защиты IP65

Назначение и область применения

Распределительный электрошкаф Grundfos SQSK предназначен для автоматического управления однофазными насосами Grundfos серий SQ, SQE и SPO. Устройство обеспечивает автоматическое включение и отключение насоса в зависимости от сигналов внешних устройств управления — реле давления или поплавкового выключателя. Это позволяет использовать шкаф как для поддержания постоянного давления в системе водоснабжения, так и для откачки или заполнения емкостей по уровню.

Основные сферы использования:

• Управление по давлению: автоматическое поддержание давления в системе водоснабжения при совместной работе с блоком регулирования давления DE или реле давления.
• Управление по уровню: откачка дренажных или сточных вод из приямков и резервуаров при достижении верхнего уровня, а также защита от сухого хода.
• Заполнение емкостей: автоматическое наполнение накопительных баков при падении уровня ниже заданного.
• Скважинное водоснабжение: для автоматизации работы погружных насосов в частных домах и на дачных участках.

Конструкция и комплектация

Электрошкаф SQSK поставляется в полностью собранном и настроенном виде. Монтаж выполнен в прочном пластиковом корпусе с классом защиты IP65, что обеспечивает полную пыленепроницаемость и защиту от водяных струй.

Внутри шкафа расположены:

• Многопозиционный переключатель «Н-О-А» (Ручной-0-Автомат): позволяет выбрать режим работы — ручное управление, отключение или автоматический режим.
• Сетевой контактор: для коммутации силовых цепей насоса.
• Предохранитель цепи управления: защита от коротких замыканий и перегрузок.
• Клеммная колодка: для подключения внешних устройств управления — однополюсного реле давления (например, для включения/выключения насоса) или поплавкового выключателя (для защиты от работы всухую или управления по уровню).
• Резьбовые кабельные муфты: для герметичного ввода кабелей.

Кабельные вводы включают:

• 1 × ST16 — для силового кабеля питания
• 1 × ST11 — для кабеля насоса
• 1 × SVFK 21 — для плоского кабеля (например, для поплавкового выключателя)

Принцип работы

Электрошкаф SQSK работает в сочетании с внешними устройствами управления:

• Управление по давлению: при подключении однополюсного реле давления (например, Grundfos DE) шкаф включает насос при падении давления ниже установленного порога и отключает при достижении верхнего порога.
• Управление по уровню: при подключении поплавкового выключателя шкаф может работать в двух режимах:
  • Откачка: насос включается при замыкании контактов поплавка (подъем уровня) и отключается при размыкании (опустошение).
  • Защита от сухого хода: поплавковый выключатель отключает насос при падении уровня ниже допустимого.

Многопозиционный переключатель позволяет выбирать режим работы:

• Ручной (Hand): насос включается принудительно, независимо от внешних сигналов.
• 0 (Off): насос отключен.
• Автомат (Auto): насос управляется сигналами от реле давления или поплавкового выключателя.

Монтаж и эксплуатация

• Монтаж: должен выполняться только квалифицированным специалистом с соблюдением правил электробезопасности. Перед началом работ необходимо отключить электропитание.
• Расположение: шкаф может устанавливаться в помещениях или под навесом, благодаря степени защиты IP65 он защищен от пыли и влаги.
• Подключение: кабели вводятся через герметичные кабельные муфты, входящие в комплект поставки. Предусмотрен специальный ввод SVFK 21 для плоского кабеля поплавкового выключателя.
• Обслуживание: после ввода в эксплуатацию устройство работает в автоматическом режиме и не требует специального технического обслуживания. Рекомендуется ежегодно проверять и при необходимости подтягивать винтовые контактные зажимы.

Комплект поставки

• Электрошкаф Grundfos SQSK в сборе
• Многопозиционный переключатель (H-O-A) — установлен
• Сетевой контактор — установлен
• Предохранитель цепи управления — установлен
• Клеммная колодка для подключения внешних устройств
• Кабельные муфты (ST16, ST11, SVFK 21)
• Инструкция по монтажу и эксплуатации
• Гарантийный талон
• Упаковочная коробка

Примечание: Комплектация может незначительно отличаться в зависимости от партии поставки. Уточняйте у продавца перед покупкой.

Арт. 91071932 Для насосов SQ/SPO IP65 11,5 А 3,7 кВт 220-240 В Переключатель H-O-A Для реле давления Для поплавка Германия
