Штекер для насосов Grundfos ALPHA2/ALPHA2 L

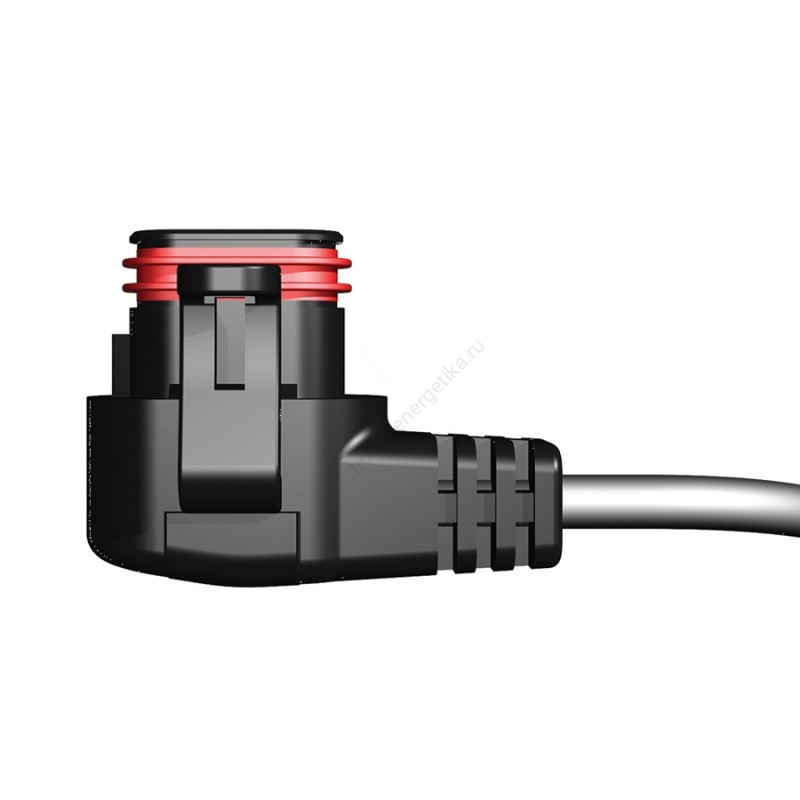

Оригинальный угловой штекер Grundfos с изгибом 90° предназначен для подключения к электросети циркуляционных насосов серий ALPHA2, ALPHA2 L, ALPHA3 и MAGNA3. Поставляется в сборе с кабелем длиной 1,5 метра, что обеспечивает готовое решение для быстрой замены штатного разъема или подключения насоса в ограниченном пространстве.

Ключевые особенности

• Угловое исполнение 90°: Позволяет установить насос вплотную к стене или в узких нишах, так как кабель выводится под прямым углом и не требует дополнительного пространства для изгиба.
• Готовый комплект: Включает смонтированный кабель длиной 1,5 м — не требуется дополнительная разделка и обжим контактов.
• Простой монтаж: Подключение выполняется обычной отверткой, специальный инструмент не нужен.
• Надежный контакт: Обеспечивает защиту от переполюсовки и надежное соединение с насосом.

Технические характеристики

• Тип насоса: Принадлежности / Комплектующие
• Вид насоса: Электроразъем для циркуляционных насосов
• Совместимость: Grundfos ALPHA2, ALPHA2 L, ALPHA3, MAGNA3 (модели с разъемом типа ALPHA)
• Исполнение: Угловое 90° (angle plug)
• Длина кабеля в сборе: 1,5 м
• Артикулы (аналоги): 98610291 (штекер угловой без кабеля), 96884669 (угловой штекер с кабелем 4 м). Данный комплект соответствует исполнению angle plug complete с кабелем 1,5 м.
• Напряжение: 230 В
• Количество контактов: 3 (фаза, ноль, земля)
• Сечение подключаемых жил: 0,5–1,5 мм² (для справки)
• Степень защиты: IP42 (в сборе с насосом)
• Гарантия: 12 месяцев

Описание и применение

Данный угловой штекер является оригинальной запасной частью, полностью совместимой с насосами Grundfos, оснащенными разъемом типа ALPHA. В отличие от версии без кабеля (арт. 98610291), данный комплект уже содержит присоединенный кабель длиной 1,5 метра, что экономит время при монтаже и исключает ошибки подключения.

Угловая конструкция (90°) разработана специально для установки в ограниченном пространстве: если насос монтируется вплотную к стене или другому оборудованию, прямой кабельный ввод может оказаться неудобен или невозможен. В таких случаях угловой штекер позволяет вывести кабель вдоль стены или в нужном направлении без излома и повреждения изоляции.

Монтаж и меры предосторожности

Подключение электрооборудования должно выполняться квалифицированным персоналом с соблюдением правил техники безопасности. Перед началом работ необходимо отключить электропитание и убедиться, что насос обесточен. Штекер просто вставляется в ответную часть на насос до фиксации. Демонтаж выполняется нажатием на фиксаторы и легким покачиванием.

Важно: Запрещено эксплуатировать насос со снятым или поврежденным штекером. Не допускается установка штекера на насосы других производителей — он предназначен исключительно для оборудования Grundfos с разъемом ALPHA.

Комплектация

• Штекер угловой 90° в сборе с кабелем 1,5 м — 1 шт.
• Уплотнительное кольцо (встроено в разъем) — 1 шт.

Гарантийные обязательства

Гарантия: 12 месяцев с момента продажи. Гарантия распространяется на отсутствие производственных дефектов и сохранение работоспособности при соблюдении условий монтажа и эксплуатации.

Внешний вид и артикул могут соответствовать одному из вариантов углового штекера Grundfos. Данное изделие является оригинальным компонентом и предназначено для сервисной замены.
