Релейный модуль UPS 200

Комплект релейных модулей для автоматического управления сдвоенными насосами серии 200

Назначение и область применения

Релейный модуль UPS 200 — это комплект устройств, предназначенный для установки в клеммную коробку сдвоенных циркуляционных насосов Grundfos серии 200. Модуль обеспечивает автоматическое управление работой двух насосов в различных режимах, что особенно важно для систем отопления, кондиционирования и горячего водоснабжения, требующих повышенной надежности.

Основные сферы использования:

• Системы отопления: для циркуляции теплоносителя в системах отопления жилых, коммерческих и промышленных зданий.
• Системы кондиционирования и вентиляции: обеспечение циркуляции охлажденной воды или других теплоносителей.
• Технологические установки: циркуляция технических жидкостей в замкнутых и незамкнутых контурах.
• Объекты с повышенными требованиями к надежности: где недопустимы длительные перерывы в работе циркуляционного оборудования.
• Горячее водоснабжение: поддержание циркуляции горячей воды в крупных зданиях и комплексах.

Состав комплекта

Комплект релейных модулей включает все необходимое для монтажа и подключения:

• 2 релейных модуля с крепежными элементами для установки в клеммную коробку насосов
• 2 кабельных ввода для подключения внешних соединений
• 4-жильный соединительный кабель для связи между двумя модулями

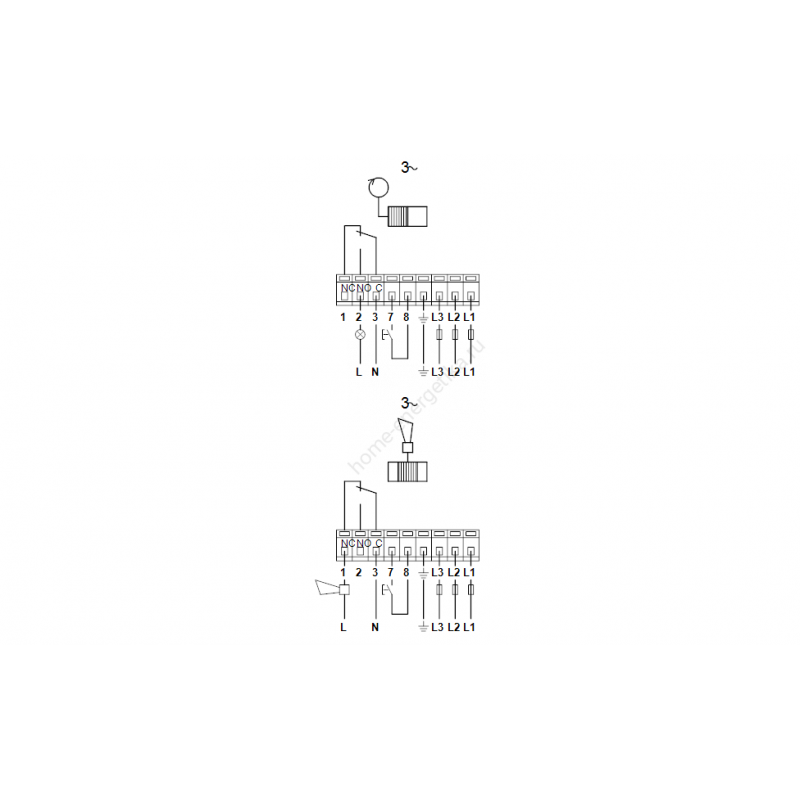

• 2 схемы подключения для удобства монтажа и настройки
• Инструкция по эксплуатации

Режимы работы

Релейный модуль UPS 200 позволяет насосам работать в трех различных режимах, что обеспечивает гибкость настройки под конкретные требования системы:

Конструктивные особенности и функции

• Прямое подключение к сети: насосы с релейным модулем могут включаться непосредственно в электросеть без дополнительных устройств управления.
• Светодиодная индикация: на каждом модуле установлены зеленые и красные светодиоды, отображающие состояние питания, работы, неисправности, неправильного вращения фазы и другие режимы.
• Выход сигнала: программируемый переключателем выход с беспотенциальным перекидным контактом может передавать сигналы о работе, неисправности или посменном режиме. Максимальная нагрузка выхода составляет 250 В, 2 А для переменного тока и 5 В, 1 мА для постоянного тока.
• Вход для внешнего управления: предусмотрен беспотенциальный контакт для внешнего включения/выключения с максимальной нагрузкой 250 В, 1.5 мА.
• Встроенная тепловая защита: модуль оснащен встроенной тепловой защитой на всех трех скоростях, что исключает необходимость во внешней защите двигателя.
• Трехскоростной режим: поддерживает работу насоса на трех различных скоростях, что позволяет оптимизировать производительность системы.
• Герметичное исполнение: насосы с "мокрым ротором" и защищенным статором, без сальниковых уплотнений, подшипники смазываются перекачиваемой жидкостью.

Важное предупреждение: Релейный модуль UPS 200 не должен подключаться к частотному преобразователю. Он предназначен только для прямого подключения к электросети. Насосы серии 200 с данным модулем не требуют никакой внешней защиты двигателя, так как модуль уже оснащен встроенной тепловой защитой на всех трех скоростях.

Совместимость

Релейный модуль UPS 200 предназначен для установки в сдвоенные циркуляционные насосы Grundfos серии 200 (UPSD). Эти насосы могут использоваться как в незамкнутых, так и в замкнутых системах и относятся к типу насосов с герметизированным ротором, где насос и двигатель составляют единый блок без торцевого уплотнения.

Насосы серии 200 оснащаются электродвигателем с "мокрым ротором" и защищенным статором, без сальниковых уплотнений. Подшипники смазываются перекачиваемой жидкостью, что обеспечивает долговечность и надежность работы.

Преимущества использования

• Повышенная надежность: автоматическое переключение между насосами и наличие резервного режима обеспечивают бесперебойную работу системы даже при выходе одного насоса из строя.
• Равномерный износ: посменный режим продлевает срок службы обоих насосов за счет равномерной нагрузки.
• Простота монтажа: комплект включает все необходимые элементы для установки в клеммную коробку насоса.
• Экономия на внешних устройствах: встроенная тепловая защита и возможность прямого подключения к сети исключают необходимость в дополнительных шкафах управления.
• Информативность: светодиодная индикация позволяет быстро определить состояние насосов и наличие неисправностей.
• Гибкость настройки: три режима работы позволяют адаптировать систему под конкретные эксплуатационные требования.

Комплект поставки

• Релейный модуль UPS 200 (2 шт.)
• Крепежные элементы для монтажа
• Кабельные вводы (2 шт.)
• 4-жильный соединительный кабель
• Схемы подключения (2 шт.)
• Инструкция по монтажу и эксплуатации
• Упаковочная коробка

Примечание: Комплектация может незначительно отличаться в зависимости от партии поставки. Уточняйте у продавца перед покупкой.

Арт. 96409229 Для насосов серии 200 3 режима работы Посменный режим Резервный режим Тепловая защита Светодиодная индикация 3 скорости
