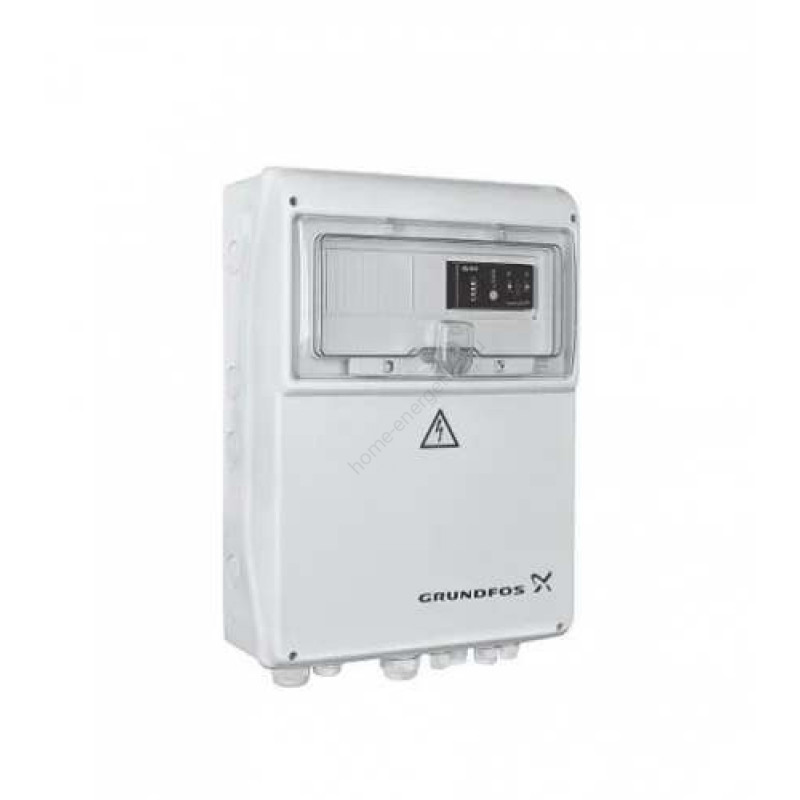

Шкаф управления двумя насосами Grundfos LCD 108.400.3.5
- Производитель:
- Модель:8152
- 10000
Профессиональное решение для автоматизации работы насосных систем в водоотведении, канализации и дренаже
Общее описание и назначение
Шкаф управления Grundfos LCD 108.400.3.5 (арт. 96841942) — это современное устройство, предназначенное для автоматического управления двумя погружными насосами в системах дренажа, канализации и водоснабжения. Оно обеспечивает надежный контроль уровня жидкости, защиту насосного оборудования и автоматическое чередование работы насосов для продления срока их службы.
Благодаря встроенному контроллеру CU 212 и поддержке поплавковых датчиков, шкаф идеально подходит для использования в канализационных насосных станциях (КНС), ливневых системах, промышленных и коммунальных объектах.
Функциональные возможности
- Интеллектуальное управление: встроенный контроллер CU 212 обеспечивает точную обработку сигналов от датчиков уровня и управление насосами.
- Подключение до 4 поплавковых датчиков: позволяет организовать контроль нескольких уровней (пуск/стоп насосов, аварийный уровень).
- Режим чередования насосов: автоматическое переключение насосов после каждого цикла для равномерного износа оборудования.
- Защита от перегрузок и короткого замыкания: встроенные реле защиты двигателя и предохранители.
- Защита от перегрева: возможность подключения PTC-термисторов или термовыключателей.
- Контроль перекоса фаз: защита от неправильного чередования фаз и обрыва фазы.
- Автоматический пробный пуск (антиблокировка): при длительном простое (каждые 24 часа) насосы кратковременно запускаются для предотвращения заиливания.
- Задержка пуска и останова: регулируемая задержка (0–255 с) позволяет избежать гидроударов и оптимизировать работу системы.
- Сигнализация аварийных режимов: световая индикация и встроенный зуммер оповещают о нештатных ситуациях.
- Два выходных реле: для передачи сигналов общей аварии и аварии высокого уровня на внешние устройства или систему диспетчеризации.
Конструктивные особенности
460×340×160 мм – удобство монтажа в ограниченном пространстве
Устойчивость к механическим воздействиям и коррозии
Светодиоды режимов работы, уровня и аварий на передней панели
Режимы H-O-A (ручной/0/автомат) для каждого насоса
Дополнительная защита от влаги при монтаже
Преимущества использования
- Надежная защита насосного оборудования: многоуровневая система защиты предотвращает выход насосов из строя из-за перегрузок, сухого хода, перегрева и других аварий.
- Простота настройки и эксплуатации: интуитивно понятные переключатели и светодиодная индикация позволяют легко контролировать состояние системы.
- Энергоэффективная работа: автоматическое чередование насосов и оптимальные алгоритмы пуска/останова снижают энергопотребление.
- Совместимость с насосами Grundfos и других марок: подходит для большинства трехфазных погружных насосов с прямым пуском.
- Увеличенный ресурс оборудования: функция антиблокировки и равномерная нагрузка продлевают срок службы насосов.
- Возможность расширения: опциональная установка SMS-модуля для удаленного оповещения и аккумуляторного буфера для работы при отключении питания.
Области применения
- Канализационные насосные станции (КНС)
- Системы водоснабжения и водоотведения
- Дренажные и ливневые системы
- Промышленные насосные установки
- Осушение котлованов и приямков
- Жилые комплексы и коммерческая недвижимость
Комплект поставки
- Шкаф управления Grundfos LCD 108.400.3.5 в сборе
- Контроллер CU 212 (встроен)
- Комплект крепежных элементов и заглушек
- Инструкция по монтажу и эксплуатации
- Гарантийный талон
- Упаковочная коробка
Поплавковые датчики уровня и соединительные кабели в комплект поставки не входят и заказываются отдельно.
Дополнительные опции
- SMS-модуль: для отправки аварийных сообщений на мобильные телефоны обслуживающего персонала.
- Аккумуляторный буфер (резервное питание): обеспечивает работу системы сигнализации при отключении основного электропитания.
- Дополнительные поплавковые датчики: для организации резервных уровней и повышения надежности.
Заключение
Шкаф управления Grundfos LCD 108.400.3.5 для двух насосов – это надежное, функциональное и простое в эксплуатации решение для автоматизации насосных станций любого типа. Благодаря продуманной конструкции, высокому классу защиты и широкому набору встроенных функций, он обеспечивает бесперебойную работу оборудования и защиту от аварийных ситуаций. Если вы ищете профессиональное решение для управления дренажными или канализационными насосами, эта модель станет отличным выбором.
Арт. 96841942 2 насоса 3×400 В 1-5 А DOL пуск IP54 Контроллер CU212 Поплавки Чередование Антиблокировка SMS опция
| Модель | Grundfos LCD 108.400.3.5 |
| Артикул (SKU) | 96841942 |
| Производитель | Grundfos (Дания / Германия) |
| Тип устройства | Шкаф управления для двух погружных насосов |
| Назначение | Автоматическое управление, контроль и защита насосов в дренажных, канализационных и водопроводных системах |
| Количество насосов | 2 |
| Способ пуска | Прямой пуск (DOL — Direct On Line) |
| Напряжение питания | 3 х 400 В, 50 Гц |
| Номинальный ток на один насос | 1,0 – 5,0 А (настраивается) |
| Максимальный суммарный ток нагрузки | до 16 А |
| Тип контроллера | CU 212 (микропроцессорное управление) |
| Управление уровнем | Поплавковые выключатели (до 4 шт., приобретаются отдельно) |
| Режимы работы насосов | Ручной (H), Выкл (O), Автоматический (A) — для каждого насоса |
| Чередование насосов | Автоматическое (после каждого цикла для равномерной нагрузки) |
| Функция антиблокировки | Да (пробный пуск каждые 24 часа при простое) |
| Защита от перегрузки | Встроенное электротепловое реле |
| Защита от перегрева двигателя | Подключение PTC-термисторов или термовыключателей |
| Защита от перекоса / обрыва фаз | Да |
| Защита от короткого замыкания | Предохранители в цепях управления |
| Задержка пуска и останова | Регулируемая, 0–255 секунд |
| Защита от гидроудара | Да (блокировка одновременного запуска) |
| Выходные реле сигнализации | 2 шт. (общая авария, авария высокого уровня) — перекидные контакты |
| Звуковая сигнализация | Встроенный зуммер |
| Светодиодная индикация | Режимы работы, уровень воды, аварии |
| Журнал аварий | Хранение последних событий (опционально) |
| Степень защиты корпуса | IP54 (пыле- и влагозащита, подходит для помещений и уличной установки под навесом) |
| Материал корпуса | Металл с порошковым покрытием |
| Габариты (В × Ш × Г) | 460 × 340 × 160 мм |
| Температура окружающей среды | от –20°C до +40°C |
| Допустимая температура хранения | от –30°C до +60°C |
| Подключение датчиков | Кабельные вводы снизу, максимальное сечение жил – до 2,5 мм² |
| Дополнительные опции | SMS-модуль, аккумуляторный буфер (резервное питание) |
| Совместимость с насосами | Grundfos SEG, DP, EF, SE, AP, а также аналоги других производителей с трехфазными двигателями |
| Гарантия | 2 года |
| Страна производства | Дания / Германия |
