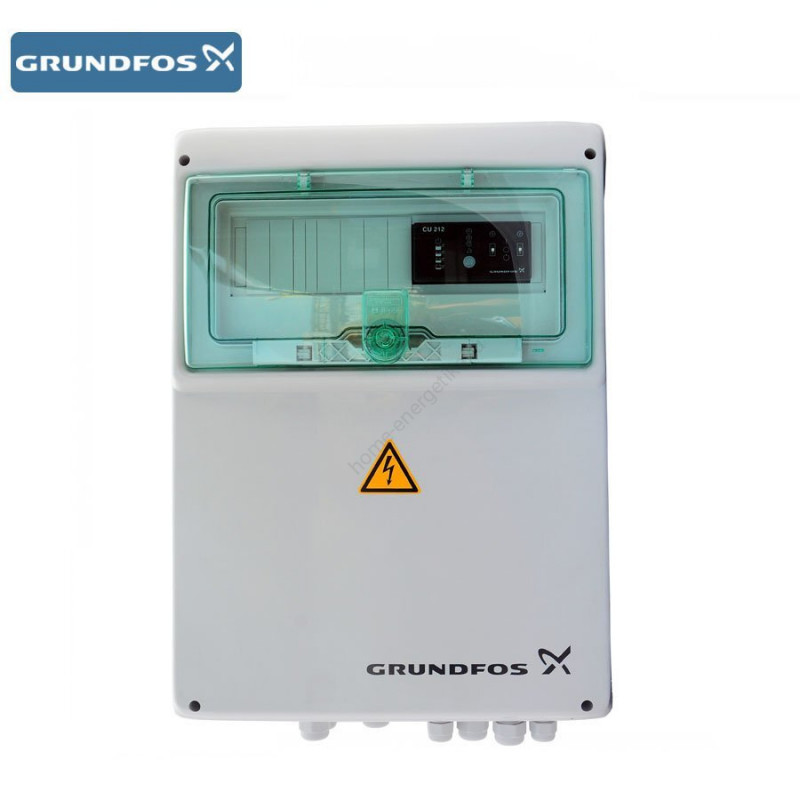

Шкаф управления Grundfos LC 107.230.1.12.30/150

Надежное и удобное решение для автоматического управления дренажным насосом

Назначение и область применения

Шкаф управления Grundfos LC 107.230.1.12.30/150 — это надежное и удобное решение для автоматического управления дренажным насосом. Он предназначен для использования в бытовых и промышленных системах водоотведения, а также для защиты от затопления и перелива.

Устройства серии Grundfos LC 107 предназначены для управления одним погружным насосом в системах водоотвода, дренажа и канализации. Шкаф обеспечивает автоматическое управление насосным агрегатом – пуск (в том числе пробный после длительного простоя) и отключение (оба режима предусматривают регулируемую временную задержку), а также защиту двигателя.

Основные сферы использования:

• Дренажные системы: откачка грунтовых и ливневых вод из приямков, котлованов и подвалов.
• Канализационные насосные станции: управление откачкой сточных вод из приемных резервуаров.
• Защита от затопления: автоматический контроль уровня воды и включение насоса при достижении критического уровня.
• Промышленные объекты: откачка технических вод и стоков.
• Совместимость с насосами: шкаф подходит для насосов Grundfos серий SEG, AP, CC, KP, DP, EF, SE, SEV.

Современная система управления

Шкаф управления оснащен современным микропроцессорным контроллером, который обеспечивает точное и надежное управление насосом. Он имеет функцию автоматического включения и выключения насоса в зависимости от уровня воды в колодце или резервуаре.

Контроль уровня осуществляется с помощью измерительных датчиков в форме колокола (пневматические датчики), которые входят в комплект поставки вместе с пневмотрубками длиной до 10 м. Это обеспечивает высокую надежность и точность измерения уровня даже в агрессивных средах.

Система предусматривает:

• Автоматическое включение насоса по сигналу от датчика нижнего уровня
• Автоматическое отключение насоса после опорожнения резервуара (с регулируемой задержкой)
• Отдельный измерительный датчик для сигнализации опасности затопления (авария высокого уровня)
• Регулируемую временную задержку пуска и отключения от 0 до 255 секунд

Защита и безопасность

Шкаф управления оснащен функцией защиты от перегрузки и короткого замыкания, что обеспечивает безопасность работы насоса.

Встроенные функции защиты включают:

• Тепловую защиту электродвигателя: встроенное реле защиты двигателя от перегрузки
• Защиту от короткого замыкания: предохранители цепи управления
• Контроль перегрева двигателя: через датчики PTC или термовыключатели в двигателе
• Контроль перекоса фаз (для трехфазных версий)
• Контроль неисправности датчиков уровня
• Контроль пропадания напряжения сети

Дополнительные функции и преимущества

• Сигнализация аварийных ситуаций: световая индикация на панели устройства и встроенный звуковой сигнал (зуммер).
• Выходы сигнализации: два стандартных выхода с беспотенциальными контактами — общая авария и авария высокого уровня.
• Подключение SMS-модуля: возможность подключения дополнительного оборудования для отправки аварийных сообщений на мобильный телефон.
• Резервное питание от аккумулятора: возможность подключения резервной аккумуляторной батареи для работы при отключении основного электропитания (опция).
• Возможность подключения к внешним системам диспетчеризации через беспотенциальные контакты.

Конструкция и монтаж

Шкаф управления имеет компактный и прочный корпус, выполненный из высококачественных материалов — ABS-пластика (акрилонитрил-бутадиен-стирол). Он легко монтируется на стену и имеет удобный доступ к внутренним элементам для обслуживания и ремонта.

Особенности конструкции:

• Класс защиты корпуса IP65 — полная пыленепроницаемость и защита от водяных струй
• Кабельные вводы направлены вниз для дополнительной защиты от влаги
• Прозрачная передняя панель для визуального контроля индикации
• Удобные клеммные колодки для подключения внешних цепей
• Модуль управления CU 211 с понятным интерфейсом

Расшифровка обозначения модели

Обозначение LC 107.230.1.12.30/150 расшифровывается следующим образом:

• LC — управление одним насосом (для двух насосов используется обозначение LCD)
• 107 — тип шкафа (управление с помощью пневматических датчиков уровня в виде колокола)
• 230 — напряжение питания 230 В
• 1 — количество фаз (однофазное исполнение)
• 12 — максимальный рабочий ток на насос, 12 А
• 30/150 — дополнительные характеристики, обозначение для насосов SEG

Комплект поставки

• Шкаф управления Grundfos LC 107.230.1.12.30/150 в сборе
• 2 пневматических датчика уровня в форме колокола
• Пневмотрубки (до 10 м)
• Инструкция по монтажу и эксплуатации
• Крепежные элементы
• Упаковочная коробка

Примечание: Комплектация может незначительно отличаться в зависимости от партии поставки. Уточняйте у продавца перед покупкой.

Дополнительное оборудование и опции

Для расширения функциональности шкафа управления доступны следующие опции:

• SMS-модуль — для передачи аварийных сигналов на мобильный телефон
• Резервная аккумуляторная батарея — для работы при отключении основного питания
• Удлиненные пневмотрубки — до 20 м
• Дополнительные датчики уровня — для расширения системы контроля

Обслуживание и эксплуатация

Шкаф управления не требует специального технического обслуживания при нормальных условиях эксплуатации. Рекомендуется периодически проверять:

• Уплотнения корпуса и кабельных вводов
• Состояние пневмотрубок и датчиков (отсутствие засоров и утечек)
• Наличие отложений и загрязнений в приямке и на датчиках
• Затяжку винтовых контактных зажимов (ежегодно)

Заключение

Шкаф управления дренажным насосом Grundfos LC 107.230.1.12.30/150 — это надежное и удобное решение для автоматического управления дренажным насосом. Он обеспечивает точное и надежное управление насосом, а также защиту от перегрузки и короткого замыкания. Компактный и прочный корпус с классом защиты IP65 обеспечивает удобную установку и обслуживание в самых сложных условиях.

Если вы ищете надежное и удобное решение для автоматического управления дренажным или канализационным насосом, то шкаф управления Grundfos LC 107.230.1.12.30/150 — это именно то, что вам нужно.

Арт. 96841811 Для насосов SEG IP65 230 В 12 А Пневмодатчики в комплекте Автопробный пуск Защита двигателя Дания
