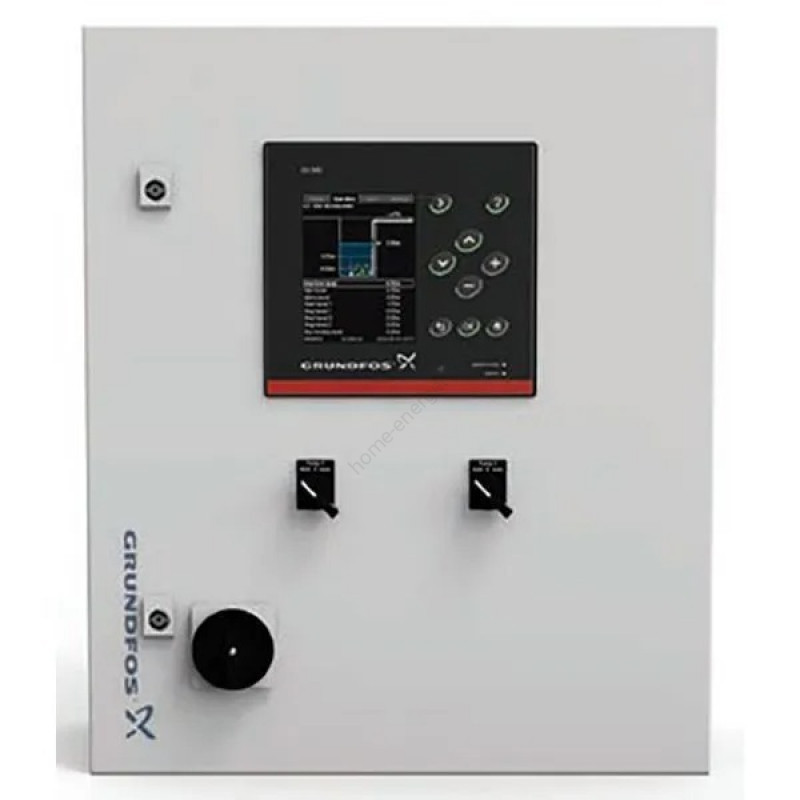

Шкаф управлeния Grundfоs Сontrоl DС-S 2X30-36,9A SD-АВР-I 1

Профессиональная система управления на базе Dedicated Controls для двух насосов в дренаже и канализации

Общее описание

Шкаф управления Grundfos Control DC-S 2X30-36,9A SD-АВР-I 1 на базе системы Dedicated Controls – это современное решение для управления двумя насосами, используемыми в дренажных и канализационных системах, а также дополнительным оборудованием: мешалкой или промывочным клапаном при необходимости. Система Dedicated Controls обеспечивает усовершенствованное управление, расширенные возможности по передаче данных и высокую надежность для объектов любой сложности.

Области применения: канализационные насосные станции (КНС), ливневые системы, промышленный дренаж, осушение котлованов, объекты коммунального хозяйства.

Совместимость с насосным оборудованием

Система Dedicated Controls разработана для работы с широким спектром насосов Grundfos, а также с аналогичными насосами других производителей при соответствии параметров.

Поддерживаемые насосы Grundfos:

Насосы других производителей, аналогичные по типу и мощности, также могут управляться системой Dedicated Controls (требуется проверка совместимости).

Управление уровнем и внешние датчики

Система Dedicated Controls осуществляет пуск и остановку насосов по сигналам от различных типов датчиков уровня, что обеспечивает гибкость и надежность:

• Поплавковые выключатели – простое и надежное решение для большинства станций.
• Аналоговый датчик уровня погружного типа – для непрерывного контроля уровня и точного управления.
• Ультразвуковой датчик уровня – бесконтактное измерение, идеально для агрессивных сред.
• Комбинированный режим – одновременный контроль поплавковыми выключателями и аналоговым датчиком для повышения надежности системы (дублирование).

Основные компоненты системы Dedicated Controls

Модульная архитектура системы Dedicated Controls позволяет гибко настраивать функциональность под конкретный объект. Основными компонентами являются:

Алгоритмы программ, заложенные в контроллер CU 361, разработаны на основе многолетнего опыта компании Grundfos в проектировании систем управления и оптимизированы для обеспечения максимальной эффективности и надежности работы насосного оборудования.

Расшифровка обозначения модели

• DC-S – Dedicated Controls для дренажа/канализации.
• 2X – управление двумя насосами.
• 30-36,9A – диапазон номинального тока на насос: 30…36,9 А.
• SD – способ пуска «звезда-треугольник» (Star-Delta).
• АВР – автоматический ввод резерва (два ввода питания).
• I – внутреннее исполнение (для помещений, УХЛ4).
• 1 – модификация или номер версии.

Дополнительные возможности

• Управление мешалкой – автоматическое включение по таймеру или в зависимости от работы насосов.
• Управление промывочным клапаном – для очистки приемного резервуара.
• Установка CIM-модулей – для удаленного мониторинга и управления (SMS, Modbus, Profibus, Ethernet).
• Контроль температуры и вибрации (опционально).
• Журнал событий и аварий – хранение до 100 событий.

Преимущества модели

• Максимальная надежность: двойной ввод питания с АВР обеспечивает бесперебойную работу даже при отключении одного из вводов.
• Оптимизированный пуск: схема «звезда-треугольник» снижает пусковые токи и механические нагрузки.
• Гибкость настройки: поддержка любых типов датчиков уровня и возможность комбинированного режима.
• Интеграция в АСУ ТП: установка CIM-модулей позволяет передавать данные в диспетчерские системы.
• Управление дополнительным оборудованием: мешалкой и промывочным клапаном для поддержания чистоты станции.
• Долговечность: металлический корпус и продуманная компоновка компонентов.

Заключение

Шкаф управления Grundfos Control DC-S 2X30-36,9A SD-АВР-I 1 на базе Dedicated Controls – это высокотехнологичное, надежное и масштабируемое решение для профессиональных систем водоотведения. Благодаря поддержке широкого спектра насосов, возможности работы с различными датчиками уровня и наличию АВР, он идеально подходит для ответственных объектов, где бесперебойная работа критически важна.
