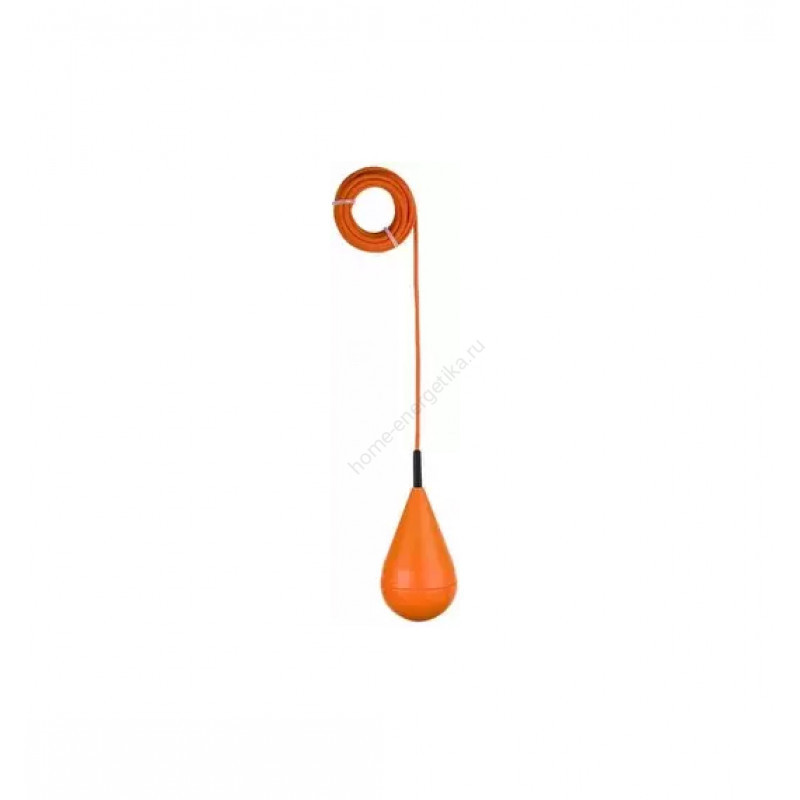

Поплавковый выключатель Grundfos MS1, с кабелем 10м

Надежное и удобное устройство для автоматического управления насосами и контроля уровня жидкости

Назначение и область применения

Поплавковый выключатель Grundfos MS1 — это надежное и удобное устройство, предназначенное для автоматического управления насосами и контроля уровня жидкости в различных резервуарах и водоемах. Благодаря своей универсальности и высокой степени защиты, выключатель широко применяется как в бытовых, так и в промышленных целях.

Основные сферы использования:

• Контроль уровня жидкости в резервуарах: автоматическое включение и выключение насосов в накопительных емкостях, баках и цистернах.
• Управление дренажными насосами: для откачки воды из подвалов, приямков, котлованов и других заглубленных помещений.
• Канализационные системы: контроль уровня сточных вод в приемных резервуарах КНС и управление фекальными насосами.
• Бассейны и водоемы: автоматическое поддержание уровня воды в плавательных бассейнах, декоративных прудах и фонтанах.
• Колодцы и скважины: защита насосов от работы в режиме "сухого хода" при падении уровня воды ниже допустимого.
• Промышленные объекты: очистные сооружения, перекачка технических жидкостей, стойкость к маслам, бензину и дизельному топливу.

Принцип работы

Основным преимуществом поплавкового выключателя Grundfos MS1 является его простота и надежность. Устройство оснащено герметичным поплавком, который свободно поднимается и опускается в зависимости от уровня жидкости:

• Когда уровень жидкости достигает заданного верхнего значения, поплавок поднимается, и внутренний переключатель автоматически замыкает или размыкает электрическую цепь (в зависимости от схемы подключения), подавая команду на включение или отключение насоса.
• Когда уровень жидкости снижается до нижнего порога, поплавок опускается, и состояние контактов меняется на противоположное, обеспечивая соответственно включение или выключение насоса.

Такая простая, но эффективная конструкция обеспечивает многолетнюю безотказную работу без необходимости в сложном обслуживании.

Конструктивные особенности

• Кабель длиной 10 метров: позволяет установить выключатель на значительном расстоянии от насоса или шкафа управления, что делает его удобным для использования в больших резервуарах, глубоких колодцах и на удаленных объектах.
• Высококачественные материалы кабеля: обеспечивают надежность, гибкость и долговечность даже при низких температурах и в агрессивных средах.
• Компактный размер и легкий монтаж: устройство легко монтируется на стену резервуара или другую поверхность с помощью специального держателя (приобретается отдельно).
• Каплевидная форма поплавка: делает выключатель нечувствительным к турбулентному потоку и волнам, исключая ложные срабатывания.
• Гладкая поверхность из полипропилена: исключает прилипание загрязнений, волокнистых включений и осадка, что особенно важно для сточных вод.
• Двухкамерная конструкция: внутри поплавка размещен ударопрочный микропереключатель, защищенный от повреждений.
• Герметичный кабельный ввод: уплотнен механическим способом и дополнительно залит полимерной смолой для абсолютной герметичности.
• Отсутствие ртути: конструкция экологически безопасна и соответствует современным требованиям.

Преимущества использования

• Простота и надежность: не требует сложной настройки и обслуживания, работает по принципу "установил и забыл".
• Универсальность: подходит для большинства типов насосов и может использоваться как для домашнего использования, так и для промышленных целей.
• Долговечность: качественные материалы и высокая степень защиты IP68 обеспечивают длительный срок службы даже в агрессивных средах.
• Безопасность: полная герметичность исключает попадание влаги внутрь устройства.
• Экологичность: отсутствие ртути в конструкции.
• Длина кабеля 10 м: обеспечивает гибкость при монтаже и позволяет размещать шкаф управления на удобном расстоянии от резервуара.

Монтаж и подключение

Поплавковый выключатель Grundfos MS1 легко монтируется:

• Выключатель может свободно свисать на кабеле, при этом положение уровней срабатывания регулируется длиной свободного хода кабеля и расположением точки крепления.
• Для фиксации на заданном уровне можно использовать специальный держатель или кронштейн.
• Подключение осуществляется к шкафу управления насосом через клеммную колодку. Благодаря перекидному контакту (SPDT) возможна реализация различных схем управления — как на включение при повышении уровня, так и на включение при понижении.

Отличия от взрывозащищенной версии MS1 Ex

Существует также взрывозащищенная версия Grundfos MS1 Ex (арт. 62500016), которая имеет следующие отличия:

• Максимальный ток: до 100 мА (вместо 5А)
• Максимальное напряжение: до 40 В (вместо 250 В)
• Значительно более высокая цена
• Используется во взрывоопасных зонах

Комплект поставки

• Поплавковый выключатель Grundfos MS1
• Кабель длиной 10 м (подключен к выключателю)
• Инструкция по монтажу и эксплуатации
• Гарантийный талон
• Упаковочная коробка

Примечание: Крепежные элементы и держатель приобретаются отдельно.

Заключение

Поплавковый выключатель Grundfos MS1 с кабелем 10 м — это надежное, удобное и долговечное устройство, которое обеспечивает автоматическое управление насосами и точный контроль уровня жидкости в резервуарах, колодцах, бассейнах и других водоемах. Благодаря высокой степени защиты IP68, устойчивости к агрессивным средам и простоте монтажа, он является идеальным выбором как для домашнего использования, так и для профессионального применения в промышленности и коммунальном хозяйстве.

Германия Кабель 10 м IP68 Температура до +80°C 5 А Полипропилен Для канализации Стойкость к агрессивным средам
