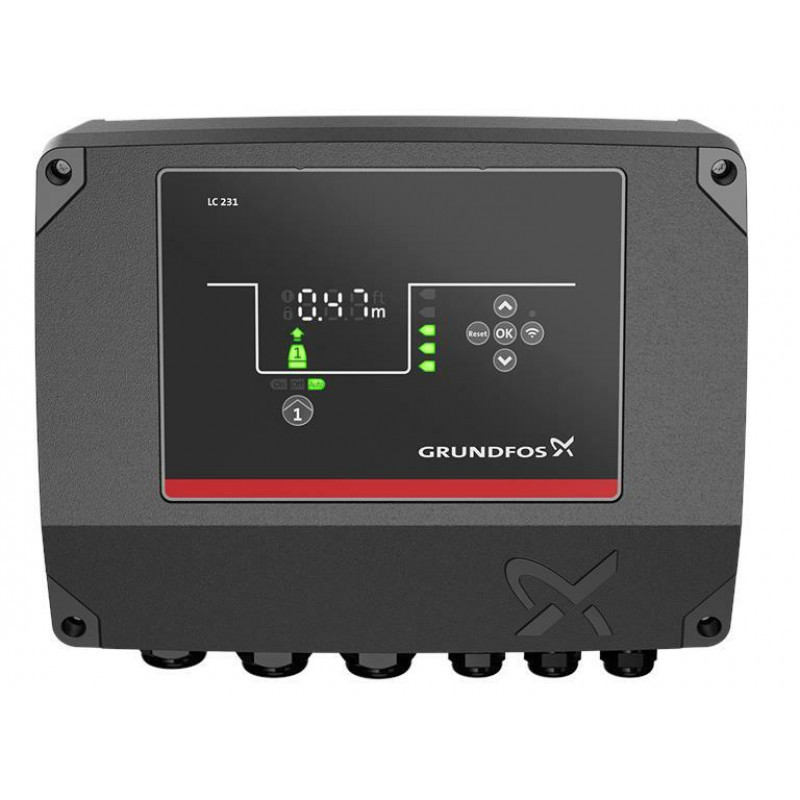

Блок управления Grundfos LC 231 1x1-12 DOL

Интеллектуальный контроллер для управления уровнем и защиты насосов в системах водоснабжения и водоотведения

Общее описание и назначение

Блоки управления Grundfos LC 231 предлагают широкий набор функций для управления уровнем в резервуаре и контроля состояния насосов и установки в системах водоснабжения и водоотведения (дренаж, канализация). Они предназначены для управления одним или двумя насосами с пуском по методу прямого включения (DOL) и обеспечивают надежную защиту оборудования.

Блоки LC 231 могут использоваться как для опорожнения резервуара (дренаж или канализация), так и для его заполнения (водоснабжение), что делает их универсальным решением для самых разных применений.

Основные характеристики

• Количество насосов: 1 или 2 (в зависимости от модификации).
• Способ запуска: DOL (прямой пуск).
• Управление уровнем: аналоговые датчики (0-5 В, 0,5-3,5 В, 0-10 В, 0-20 мА, 4-20 мА) или цифровые (поплавковые выключатели).
• Количество контролируемых уровней: до 5 (при работе как от аналогового датчика, так и от поплавковых выключателей).
• Степень защиты корпуса: IP54.
• Температура окружающей среды: от -25°C до +45°C.
• Материал корпуса: пластик.

Простота настройки и ввода в эксплуатацию

Настройка блока управления легко выполняется либо самостоятельно, на основании предварительно определенных параметров системы, либо с помощью пошагового мастера первого запуска через интуитивно понятный интерфейс приложения Grundfos GO с использованием технологии Bluetooth Smart.

Из приложения Grundfos GO легко выполняется детальная настройка системы, ввод в эксплуатацию и последующий контроль. Даже без использования приложения у вас есть возможность прямо с дисплея контроллера изменить режим работы и настройки уровней.

Гибкость и настраиваемость

Блок оснащен конфигурируемыми клеммами входа/выхода, что обеспечивает гибкость в настройках системы на конкретное применение. Эти клеммы можно использовать как:

• Цифровой вход / выход
• Аналоговый вход
• Входы для датчиков Pt 100/1000 (температура)

Поддерживается простое применение, когда присутствует только один поплавковый выключатель (только для однонасосной установки).

Интеграция и коммуникация

Контроллер поддерживает ряд коммуникационных модулей Grundfos (CIM), которые обеспечивают простую интеграцию в любую систему контроля, такую как SCADA или Grundfos CLOUD. Это позволяет организовать удаленный мониторинг и управление насосной станцией.

Защита и диагностика

Благодаря встроенной электронной защите двигателя и системе измерения потребляемого тока, LC 231 обеспечивает индикацию необходимости проведения сервисного обслуживания. Контроллер ведет подробный журнал аварий и предупреждений с последними 20 событиями. Журнал аварий может быть доступен удаленно через SCADA или Grundfos CLOUD. Вы также можете использовать Grundfos GO для просмотра журнала, находясь рядом с установкой. События имеют текстовый комментарий для упрощения поиска и устранения неисправностей на насосной станции.

Основные функциональные возможности

Индикация основных тревожных событий

Блок управления LC 231 обеспечивает индикацию следующих аварийных ситуаций:

Сигнальные реле

Как правило, LC 231 имеет два сигнальных реле (перекидной контакт), которые можно настроить с помощью Grundfos GO для передачи различной информации о состоянии установки на внешние устройства индикации или системы верхнего уровня. Это позволяет гибко настраивать сигнализацию под конкретные требования объекта.

Преимущества использования

• Универсальность: работа как на опорожнение, так и на заполнение резервуара.
• Простота настройки: мастер первого запуска в Grundfos GO экономит время.
• Гибкость: конфигурируемые клеммы и поддержка разных типов датчиков.
• Надежность: встроенная электронная защита и контроль состояния насоса.
• Интеграция: возможность подключения к SCADA и облачным сервисам.
• Диагностика: подробный журнал событий с текстовыми комментариями.
• Предотвращение аварий: функции антиблокировки, защиты от гидроудара и сухого хода.

Заключение

Блок управления Grundfos LC 231 – это современное, интеллектуальное и надежное решение для автоматизации насосных систем в водоснабжении и водоотведении. Благодаря широкому набору функций, простоте настройки через приложение Grundfos GO и возможности интеграции в системы диспетчеризации, он обеспечивает эффективную и безопасную работу насосного оборудования на долгие годы.
