Устройство управления Grundfos GO MI301

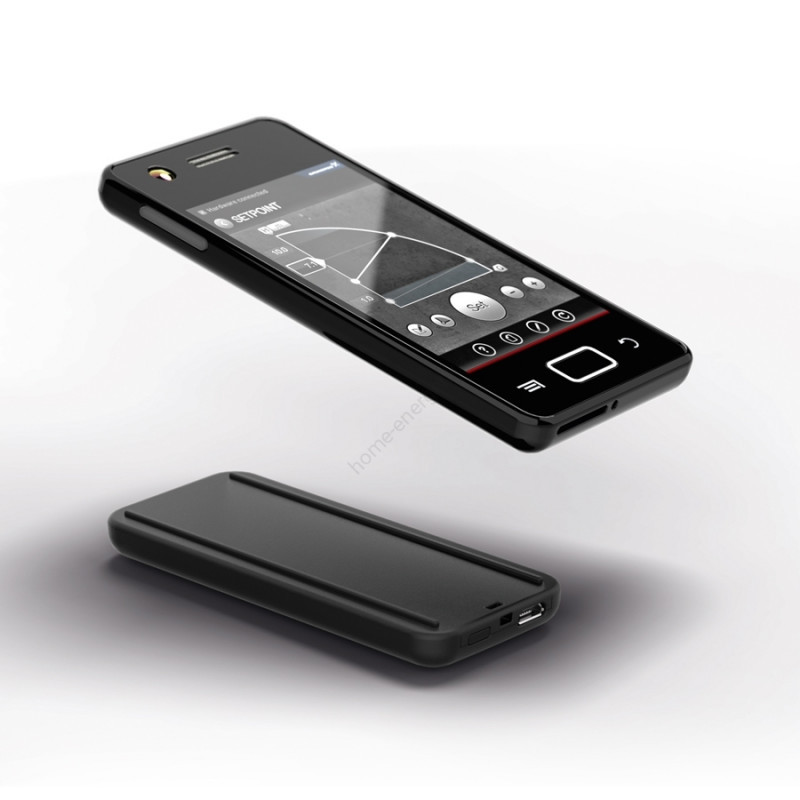

Grundfos GO MI301 (арт. 98046408) — это универсальный модуль расширения, предназначенный для беспроводного управления, мониторинга и настройки E-насосов Grundfos и связанных с ними устройств. Модуль оснащен встроенными интерфейсами инфракрасной и радиосвязи и подключается к смартфону или планшету по каналу Bluetooth, что делает его совместимым с устройствами на базе Android и iOS.

Принцип работы заключается в следующем: Модуль MI301 связывается со смартфоном через Bluetooth и выступает в роли шлюза между мобильным устройством и насосным оборудованием. Связь с насосом может осуществляться двумя способами:

• Инфракрасная связь (ИК): для прямой видимости — идеально для быстрой настройки при нахождении рядом с насосом. Для связи через ИК необходимо направить модуль на панель управления насоса.
• Радиосвязь: для связи на расстоянии до 30 метров (на открытом пространстве) — позволяет контролировать насос, находясь в другом помещении или на значительном удалении.

Процесс передачи данных между MI301 и насосом полностью зашифрован, что гарантирует защиту системы от несанкционированного доступа и вмешательства в работу оборудования.

Область применения

Устройство предназначено для профессионального обслуживания, ввода в эксплуатацию и диагностики широкого спектра насосного оборудования Grundfos:

• Циркуляционные насосы: MAGNA, MAGNA3, UPE, TPE, NKE, NBE.
• Многоступенчатые насосы: CME, CRE, CRIE, CRNE, MTRE.
• Насосные установки: Hydro Multi-E.
• Устройства управления и защиты: CU300, CU301, MP204, IO351.
• Двигатели серии MGE: для беспроводной настройки параметров.

Конструктивные особенности

• Универсальная совместимость: подключение по Bluetooth позволяет использовать модуль с любыми современными смартфонами и планшетами на Android и iOS.
• Двойной интерфейс связи с насосом: инфракрасный порт (ИК) и встроенный радиомодуль.
• Встроенный аккумулятор: литий-ионная батарея емкостью 560 мА/ч (3.7 В, 2.1 Вт·ч) обеспечивает автономную работу. Зарядка осуществляется отдельно через комплектное зарядное устройство.
• Шифрование данных: все передаваемые данные защищены от перехвата и несанкционированного доступа.
• Компактный корпус: удобен для переноски и использования в полевых условиях.
• Степень защиты IP40: защита от проникновения твердых частиц диаметром более 1 мм.
• Низкое энергопотребление: номинальный потребляемый ток всего 0.03 А.

Функциональные возможности

С помощью модуля MI301 и мобильного приложения Grundfos GO Remote пользователь получает следующие возможности:

• Мониторинг в реальном времени: отслеживание текущих параметров работы насоса (расход, напор, температура, потребляемая мощность, частота вращения).
• Настройка параметров: изменение режимов работы, установка заданных значений, конфигурирование входов/выходов.
• Диагностика и поиск неисправностей: просмотр журналов событий, анализ ошибок и предупреждений.
• Создание отчетов: формирование подробных отчетов о состоянии и параметрах насоса в формате PDF для документирования и архивирования.
• Доступ к документации: просмотр инструкций по монтажу и эксплуатации непосредственно в приложении.
• Обновление прошивки: возможность обновления программного обеспечения насоса.

Доступные функции зависят непосредственно от свойств каждого конкретного продукта, с которым устанавливается связь. Более подробную информацию о поддерживаемых функциях для конкретной модели насоса можно найти в документации или приложении Grundfos GO.

Процесс установки соединения

При первой связи с насосом необходимо подтвердить соединение на панели управления оборудованием:

• При попытке подключения индикатор Grundfos Eye на насосе начинает мигать зеленым.
• На дисплее насоса (при наличии) появляется сообщение о попытке беспроводного подключения.
• Необходимо нажать кнопку OK (или аналогичную) на панели управления насоса для подтверждения соединения.
• После первого подключения насос запоминается приложением, и последующие соединения устанавливаются автоматически.

Комплект поставки

• Устройство Grundfos GO MI301
• Зарядное устройство (адаптер питания)
• Краткое руководство по эксплуатации
• Гарантийный талон
• Упаковочная коробка

Примечание: Комплектация может незначительно отличаться в зависимости от партии поставки. Уточняйте у продавца перед покупкой.

Bluetooth Android & iOS ИК + радио Встроенный аккумулятор Для MAGNA3, CME, CU300 Создание PDF-отчетов IP40 Замена R100
