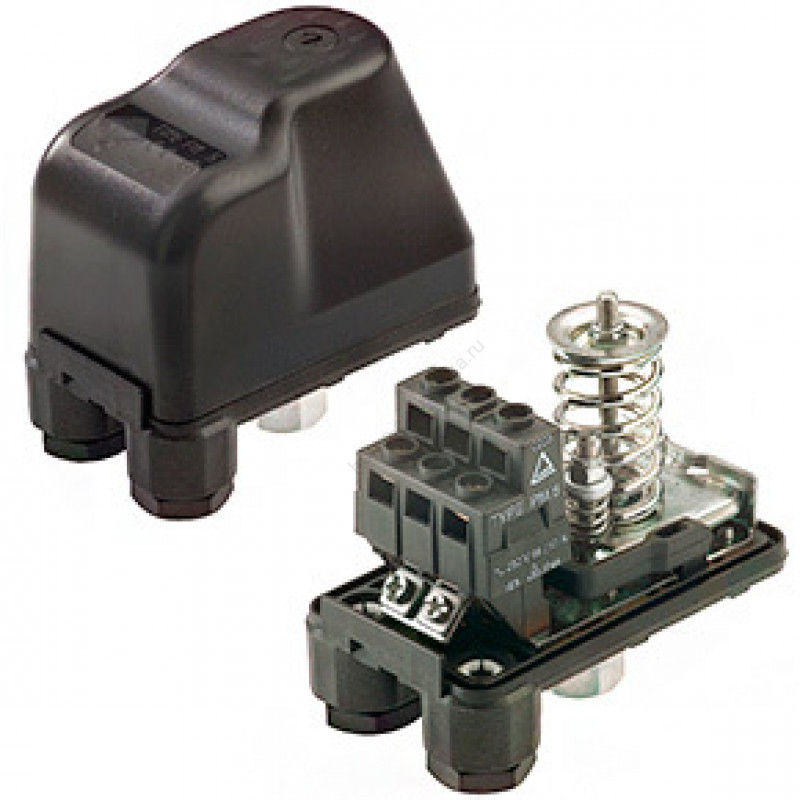

Реле давления Italtecnica PM/5, 1-5 бар, 1/4"

Реле давления Italtecnica PM/5 (арт. PM5F14, PM5G14R25) — это электромеханическое устройство, предназначенное для автоматического управления насосами и другими установками в зависимости от изменения давления воды в системе. Реле широко применяется в различных системах, где рабочей средой является вода:

• Автоматические системы водоснабжения: для поддержания постоянного давления в частных домах, дачах и коттеджах.
• Поливочные установки и системы орошения: автоматическое включение и выключение насосов для полива садовых участков.
• Установки пожаротушения: контроль давления в системах противопожарного водоснабжения.
• Системы кондиционирования и охлаждения: управление циркуляцией воды в контурах охлаждения.
• Промышленное оборудование: автоматизация процессов, требующих поддержания заданного давления воды.

Принцип действия

Italtecnica PM/5 представляет собой двухконтактное реле коммутации электрических цепей, срабатывающее по давлению воды. Принцип действия основан на замыкании и размыкании электрических контактов при достижении заданных порогов давления:

• Включение насоса: при падении давления в системе ниже установленного нижнего порога (давление включения) контакты реле замыкаются, и электрический ток поступает на насос, запуская его.
• Выключение насоса: при повышении давления в системе выше установленного верхнего порога (давление выключения) контакты реле размыкаются, отключая питание насоса.
• Автоматический режим: после подключения и предварительной настройки реле давления работает в полностью автоматическом режиме, поддерживая давление в заданных пределах без участия пользователя.

Заводская настройка реле составляет 1.4 бар (включение) – 2.8 бар (выключение), что подходит для большинства типовых систем водоснабжения.

Конструктивные особенности

• Двухконтактное исполнение: обеспечивает надежную коммутацию электрических цепей.
• Присоединение 1/4": внутренняя резьба для подключения к системе водоснабжения (возможно исполнение с накидной гайкой).
• Две регулировочные пружины: большая пружина для настройки давления включения, малая пружина для настройки дифференциала (дельты) между включением и выключением.
• Контактная группа: контакты из меди с покрытием Ag-Ni (серебро-никель), обеспечивающие высокую износостойкость и надежную коммутацию.
• Мембрана из NBR-каучука: с текстильной вставкой для долговечности и устойчивости к гидроударам.
• Степень защиты IP44: защита от проникновения твердых частиц диаметром более 1 мм и защита от брызг.
• Клеммная колодка: 4 болта М4 и два прижимных винта для удобного подключения кабелей.

Подробная инструкция по настройке

Для настройки реле давления PM/5 вам потребуется шлицевая отвертка (плоская) и рожковый ключ на 10. Настройка производится в следующем порядке:

   ┌─────────────────────┐
   │                     │
   │   3. МАЛАЯ          │
   │   пружина (дельта)  │
   │         ┌───┐       │
   │         │   │       │
   │    ┌────┴───┴────┐  │
   │    │  4. БОЛЬШАЯ │  │
   │    │  пружина    │  │
   │    │  (включение)│  │
   │    └─────────────┘  │
   │                     │
   └─────────────────────┘


Рекомендации по монтажу и эксплуатации

• Устанавливайте реле давления в месте, защищенном от прямого попадания воды и атмосферных осадков (степень защиты IP44 обеспечивает защиту только от брызг).
• Перед реле давления рекомендуется устанавливать механический фильтр для защиты мембраны от загрязнений.
• Для точной настройки и контроля давления обязательно используйте манометр, установленный в системе.
• При подключении мощных насосов (более 1.5 кВт) рекомендуется использовать магнитный пускатель для защиты контактов реле от перегрузки.
• Периодически (раз в 6-12 месяцев) проверяйте настройки реле и при необходимости корректируйте их.
• При первом запуске системы убедитесь, что насос и трубопровод заполнены водой, чтобы избежать "сухого хода".

Комплект поставки

• Реле давления Italtecnica PM/5
• Паспорт / краткое руководство по эксплуатации
• Гарантийный талон
• Упаковочная коробка

Примечание: Комплектация может незначительно отличаться в зависимости от партии поставки. Уточняйте у продавца перед покупкой.

Документация

• Инструкция по монтажу и эксплуатации — содержит подробные схемы подключения и правила монтажа.
• Сертификат соответствия — подтверждает безопасность и качество изделия.

Италия Диапазон 1-5 бар Резьба 1/4" 16 А IP44 Для насосных станций Заводская настройка 1.4-2.8 бар Ag-Ni контакты
